Okenní montážní sada

FE 100/1 AP

Typové číslo: 0093.0499
Výrobce: MAICO
Okenní sada se samotížnou venkovní klapkou FE 100/1 AP pro řadu ventilátorů ECA 100 ipro. Ventilátor není... více info
Příklady použití: Restaurace, Výstavní prostor, Kontejnery, Sklep
Údaje k produktu

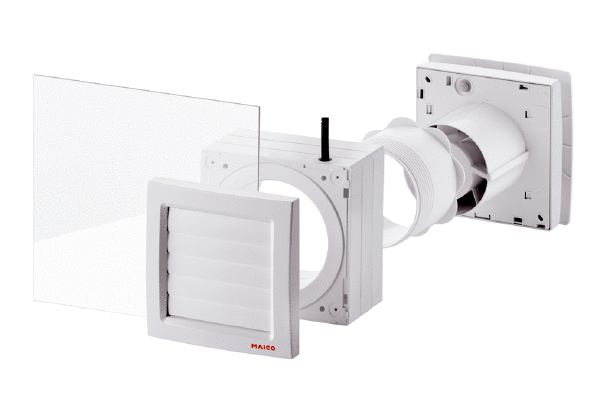

FE 100/1 AP IM0015821.PNG Okenní sada se samotížnou venkovní klapkou FE 100/1 AP pro řadu ventilátorů ECA 100 ipro. Ventilátor není součástí dodávky.

Charakteristika

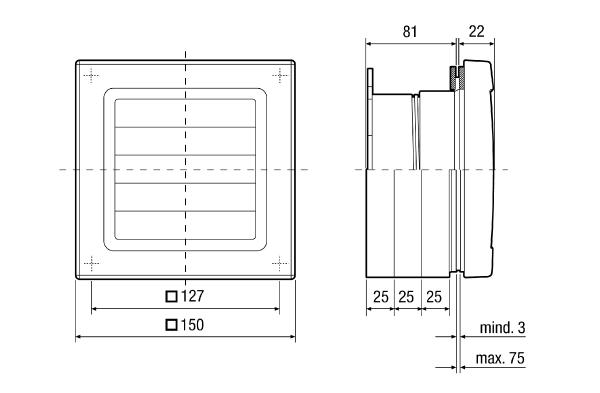

Výkres

FE 100/1 AP - Výkres FE 100/1 AP [mm]

Výřez ve skle Ø od 115 do 120 mm

Technické údaje

FE 100/1 AP - Technické údaje

Typ FE 100/1 AP
Umístění Okno / tenká stěna
Montážní poloha vodorovně
Materiál Umělá hmota, nárazuvzdorná
Barva bílá, jako RAL 9016
Hmotnost 0,4 kg
Hmotnost s obalem 0,48 kg
Šířka 150 mm
Výška 150 mm
Hloubka 103 mm
Šířka s obalem 157 mm
Výška s obalem 157 mm
Hloubka s obalem 123 mm
Balení 1 kus
Sortiment A
GTIN (EAN) 4012799934998
Typové číslo 0093.0499

Příslušenství pro

FE 100/1 AP - Příslušenství pro

je speciální příslušenství

Typový popis

Výrobek-popis

FE 100/1 AP

Krátká informace

Okenní sada se samotížnou venkovní klapkou FE 100/1 AP pro řadu ventilátorů ECA 100 ipro. Ventilátor není součástí dodávky.

Typový popis

Parametry

  • Pro instalaci malých ventilátorů skupiny ECA 100 ipro do oken nebo tenkých stěn.
  • Barva bílá, jako RAL 9016.
  • Pouzdro z nárazuvzdorné umělé hmoty.
  • Obsah dodávky: Venkovní klapka AP resp. mřížka SG, 3 x distanční rám, 2 x těsnící kroužek, závitový nátrubek, 3 x šroub pro připevnění ventilátoru, třmen pro odlehčení v tahu se 2 šrouby, vodící průchodka, návod na použití.

Montážní pokyny

  • Jednoduchá montáž do okenního výřezu pomocí adaptéru a závitového nátrubku.
  • Tloušťka tabule min. 3 mm, odstup tabulí do 75 mm.
  • Výřez v tabuli 115 až 120 mm.
  • Nevhodné pro instalaci do rozevíracích dvojitých oken.

Elektrické připojení

  • Ke svorkovnici v pouzdru ventilátoru ECA 100 ipro...

Obsah

Schéma zapojení

FE 100/1 AP - Schéma zapojení
