Centrální ventilační přístroj

WR 300

Již nelze dodat
Typové číslo: 0095.0078
Výrobce: MAICO
Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC... více info
Příklady použití: Rodinný dům, Pasivní dům, Kancelář, Čekárna
WR 300 IM0008918.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX
WR 300 IM0015309.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX
WR 300 IM0007254.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX
WR 300 IM0013704.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

Charakteristika

WR 300 - Charakteristika WR 300

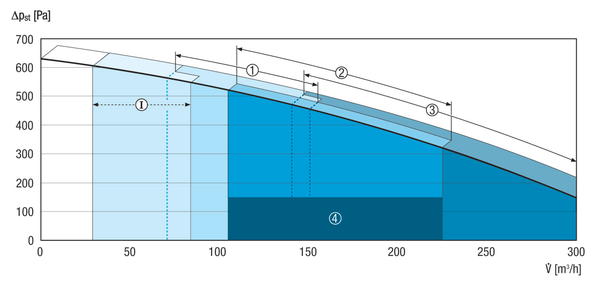

  • WR 300 IM0011805.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

I = Intervalový/ prázdninový provoz, ochrana proti vlhkosti

  1. Snížené větrání
  2. Jmenovité větrání
  3. Intenzivní / párty provoz
  4. Doporučená oblast návrhu

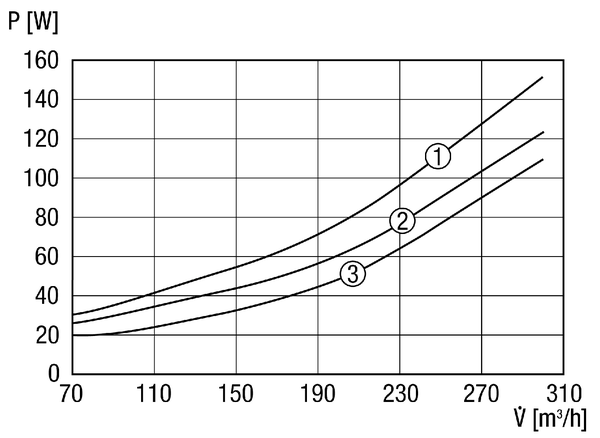

WR 300 - Charakteristika výkon - průtok

  • WR 300 IM0009314.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX
  1. Při protitlaku 150 Pa
  2. Při protitlaku 100 Pa
  3. Při protitlaku 50 Pa

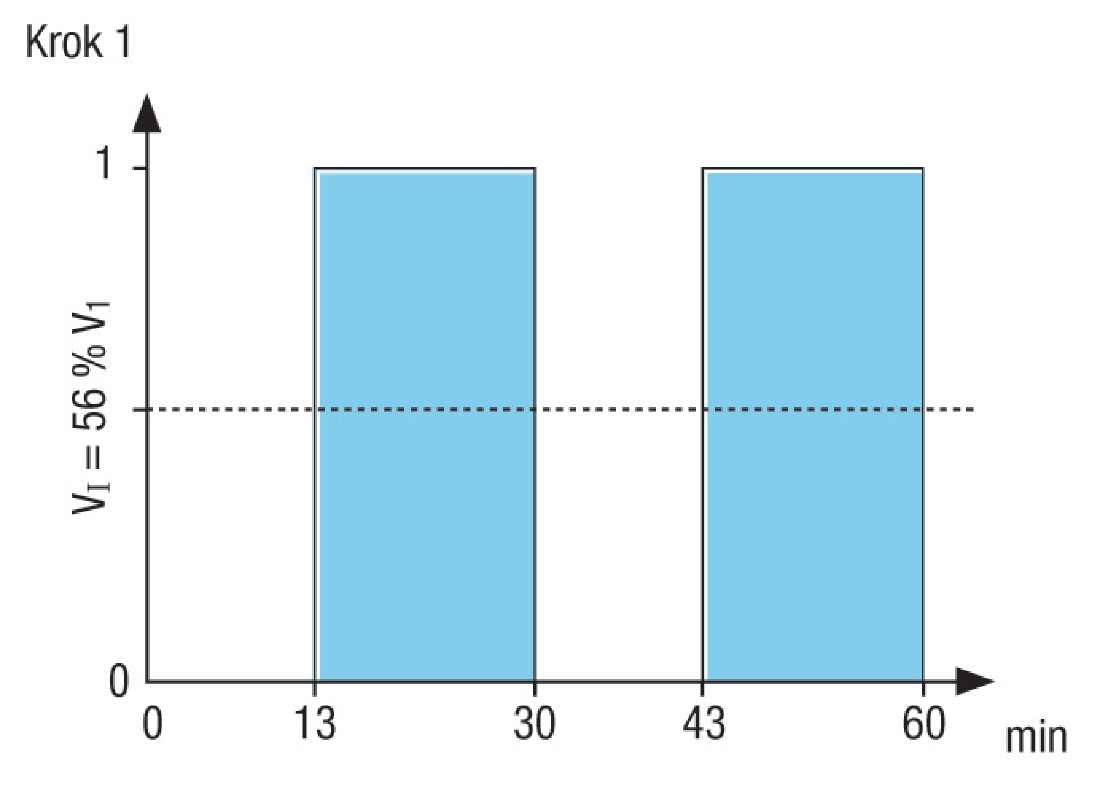

WR 300 - Charakteristika Větrání proti vlhkosti

  • WR 300 IM0014073.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

Periodické spínání stupně 1

Časový náběh 17 min

Časový doběh 13 min

WR 300 - Charakteristika Větrání proti vlhkosti

  • WR 300 IM0014073.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

Periodické spínání stupně 1

Časový náběh 17 min

Časový doběh 13 min

Výkres

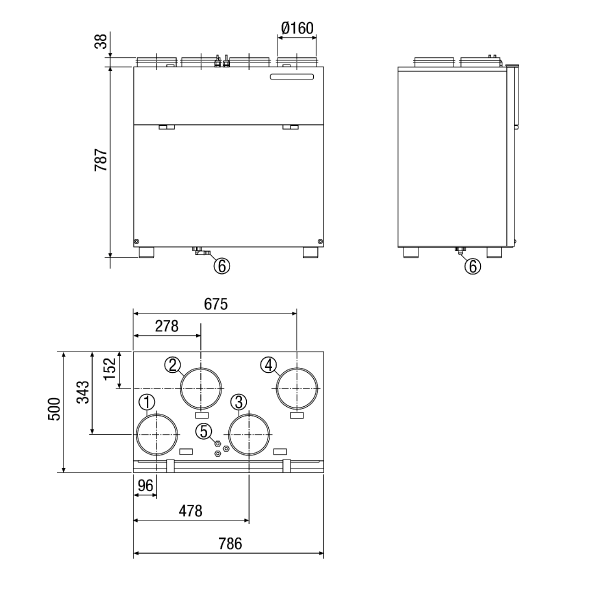

WR 300 - Výkres [mm]

  • WR 300 IM0011807.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX
  1. Odpadní vzduch DN 160
  2. Přívod DN 160
  3. Odvod DN 160
  4. Venkovní vzduch DN 160
  5. El. připojení
  6. Odvod kondenzátu

Technické údaje

WR 300 - Technické údaje

Typ WR 300
Počet výkonových stupňů 4
Průtok 80 m³/h - 300 m³/h
Konstantní průtok ano
Lze regulovat
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz / 60 Hz
Příkon 27 W - 125 W / Při protitlaku 100 Pa
IMax 2 A
Druh krytí IP 00
Schváleno DIBT. ano
PHI-certifikace ano
Umístění Sklep / Skladiště / Podkroví / Hospodářský prostor / Kotelna
Druh systému centrální
Materiál pouzdra Ocelový plech, práškový nástřik
Materiál výměníku Hliník
Materiál vnitřního obložení Umělá hmota
Barva světle šedá
Hmotnost 46,5 kg
Třída filtru G4 / F7
Připojovací průměr 160 mm
Připojovací průměr odvodu kondenzátu 3/4" hadicové připojení
Šířka 786 mm
Výška 825 mm
Hloubka 500 mm
Stupeň tepelné dispozice 90 %
Druh tepelného výměníku Křížový protiproud
Obchvat externí
Registr předehřevu externí
Entalpický výměník tepla ne
Zapojení s ochranou proti zámrzu ano
Letní provoz Odvod s RLS D1 WR
Hlídání filtru časově závislý
Regulace vlhkosti volitelně s HY 5, HY 5 I, HY 10 AP, HY 10 UP
CO2-regulace (volitelně) SKD
Regulace kvality vzduchu (volitelně) EAQ 10/2
Připojení ke KNX (volitelně) (připravit)
MODBUS-rozhraní ne
Ovládací díl součástí dodávky RLS 1 WR
Ovládací díl (volitelně) RLS D1 WR
FM ovládání (volitelně) XE 1, XS 1
FM integrace EnOcean (volitelně) ne
Mobilní ovládání ne
Hladina akustického tlaku pro pouzdro 41 dB(A) / 43 dB(A) / 45 dB(A) / Odstup 1 m, hluková pohltivost 10 m²
Číslo schválení Z-51.3-216
Balení 1 kus
Sortiment K
GTIN (EAN) 4012799950783
Typové číslo 0095.0078



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, Stupeň 1 (dB(A))

26

33

37

38

37

31

21

11

43

LWA5, Stupeň 1 (dB(A))

27

37

32

34

38

30

23

10

42

LWA6, Stupeň 1 (dB(A))

26

37

31

40

40

32

24

10

44

LWA2, Stupeň 2 (dB(A))

27

34

38

39

40

33

25

15

45

LWA5, Stupeň 2 (dB(A))

27

38

33

36

41

33

26

12

44

LWA6, Stupeň 2 (dB(A))

27

39

32

42

43

35

27

13

47

LWA2, Stupeň 3 (dB(A))

26

35

38

41

42

36

26

13

47

LWA5, Stupeň 3 (dB(A))

27

40

34

37

43

36

28

15

46

LWA6, Stupeň 3 (dB(A))

27

40

33

43

45

38

30

15

48

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

LWA5, LWA6 = uváděný akustický výkon ve volném prostoru. Měřený v následujícím provozním bodu na hrdle směřujícím k prostoru. LWA5 hrdlo odvodu, LWA6 hrdlo přívodu.

Provozní bod stupeň 1: Průtok vzduchu 100 m³/h a externí tlak 100 Pa

Provozní bod stupeň 2: Průtok vzduchu 150 m³/h a externí tlak 100 Pa

Provozní bod stupeň 3: Průtok vzduchu 200 m³/h a externí tlak 100 Pa

Příslušenství

WR 300 - Příslušenství

Speciální příslušenství

Typ výrobkuJménoTyp.č.Cena*(EUR)Akce
Stěnový držákWRK 300-400Výběhový typ0018.0493 na vyžádání
  • Na lístek s poznámkami
Obchvat pro tepelný výměníkWRBY 300-400Již nelze dodat0093.0899 na vyžádání
  • Na lístek s poznámkami
Náhradní filtrWSF 300-4000093.0898 na vyžádání
  • Na lístek s poznámkami
Náhradní filtrWSG 300-4000093.0897 na vyžádání
  • Na lístek s poznámkami
Řízení přívodu vzduchuRLS 1 WR0157.0809 na vyžádání
  • Na lístek s poznámkami
Řízení přívodu vzduchuRLS D1 WR0157.0828 na vyžádání
  • Na lístek s poznámkami
Letní kazetaWRSK 300-400Již nelze dodat0095.0152 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typ výrobkuJménoTyp.č.Cena*(EUR)Akce
MAICOTherm-systém tepelně izolovaného vzduchového potrubíSystém tepelně izolovaného vzduchového potrubí MAICOTherm MT---
Uzavírací klapkaAS 200151.0330 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížkaMGR 160 alu0078.0036 na vyžádání
  • Na lístek s poznámkami
Nerezová vzduchová hlaviceLH-V2A 160151.0380 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduchKW-AL 16E0152.0077 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduchKW-AL 16W0152.0078 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduchKW-AL 20E0152.0081 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduchKW-AL 20W0152.0082 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduchKW-FL 16E0152.0079 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduchKW-FL 16W0152.0080 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduchKW-FL 20E0152.0083 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduchKW-FL 20W0152.0084 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdlaKWH 16 L0152.0061 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdlaKWH 16 R0152.0060 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdlaKWH 20 L0152.0063 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdlaKWH 20 R0152.0062 na vyžádání
  • Na lístek s poznámkami
Střešní výústkaDF 160 S0092.0375 na vyžádání
  • Na lístek s poznámkami
Střešní taškaDP 160 SB0092.0380 na vyžádání
  • Na lístek s poznámkami
Střešní taškaDP 160 A0092.0383 na vyžádání
  • Na lístek s poznámkami
Upevňovací příchytkaBS 1600092.0360 na vyžádání
  • Na lístek s poznámkami
Protidešťová mřížkaRG 1600151.0281 na vyžádání
  • Na lístek s poznámkami
Nerezový talířový ventilTM-V2A 100151.0374 na vyžádání
  • Na lístek s poznámkami
Nerezový talířový ventilTM-V2A 120151.0375 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovovýTFA 100151.0369 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovovýTFA 120151.0370 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovovýTFZ 100151.0364 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovovýTFZ 120151.0365 na vyžádání
  • Na lístek s poznámkami
Instalační rám pro TFA/TFZEBR-D 100092.0493 na vyžádání
  • Na lístek s poznámkami
Instalační rám pro TFA/TFZEBR-D 120092.0494 na vyžádání
  • Na lístek s poznámkami
Přívodní ventilZWVQ 100152.0064 na vyžádání
  • Na lístek s poznámkami
Přívodní ventilZWVQ 120152.0065 na vyžádání
  • Na lístek s poznámkami
Tepelně izolovaný oblouk s dlouhým ramenemABLS 1600058.0048 na vyžádání
  • Na lístek s poznámkami
Tlumič hlukuSB 12/160059.0995 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hlukuRSR 100092.0311 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hlukuRSR 120092.0312 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hlukuRSR 160092.0314 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hlukuRSR 16/500092.0324 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hlukuSDE 80044.0213 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hlukuSDE 100044.0214 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hlukuSDE 120044.0215 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hlukuSDE 160044.0216 na vyžádání
  • Na lístek s poznámkami
Elektrický ohřívač vzduchuERH 16-20082.0102 na vyžádání
  • Na lístek s poznámkami
Vodní ohřívače vzduchuWRH 16-20082.0118 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtrTFE 16-40149.0077 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtrTFE 16-50149.0061 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtrTFE 16-70149.0052 na vyžádání
  • Na lístek s poznámkami
FM-spínačXS 1Výběhový typ0157.0344 na vyžádání
  • Na lístek s poznámkami
FM-přijímačXE 10157.0343 na vyžádání
  • Na lístek s poznámkami
TermostatTH 100157.0764 na vyžádání
  • Na lístek s poznámkami
Systém regulace teplotyETL 16 PJiž nelze dodat0157.0824 na vyžádání
  • Na lístek s poznámkami
Kanálové čidloFL 30 P0157.0780 na vyžádání
  • Na lístek s poznámkami
Prostorové čidloFR 30 P0157.0781 na vyžádání
  • Na lístek s poznámkami
Hlídač proudění vzduchuLW 90157.0779 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 10 APJiž nelze dodat0157.0358 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 10 UPJiž nelze dodat0157.0357 na vyžádání
  • Na lístek s poznámkami
CO<sub>2</sub>-čidloSKD0157.0345 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchuEAQ 10/20157.0834 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 5Již nelze dodat0157.0123 na vyžádání
  • Na lístek s poznámkami
HygrostatHY 5 IJiž nelze dodat0157.0125 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

WR 300

Krátká informace

Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 300 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

Typový popis

Parametry

  • Velmi úsporný díky stejnosměrným motorům s EC technologií.
  • S automatickou regulací konstantního průtoku vzduchu.
  • Pouzdro- ocelový plech, práškový nástřik.
  • Barva perlově šedá.
  • Vnitřní vyložení teplotně odolnou umělou hmotou (EPP), nehygroskopickou.
  • Jednoduchá výměna filtru bez nářadí.
  • 2 x G4-, 1 x F7-filtr.
  • 4 hrdla DN 160 s gumovým těsněním. Pro přímé připojení potrubních tlumičů hluku.
  • Letní kazeta (obchvat) jako příslušenství.
  • DIBT osvědčení a PH certifikace.
  • Je možné připojení k systému KNX.

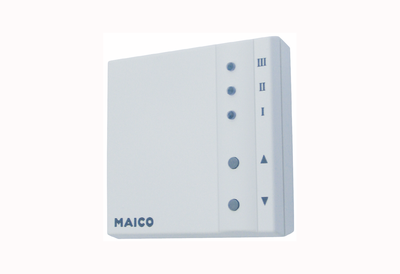

Ovládací díl

  • Ovládací díl RLS 1 WR je sériově obsažen v dodávce.
  • Hlášení pro výměnu filtru.
  • Nastavení 4 stupňů ventilace pomocí tlačítka.
  • Ukazatel poruch.
  • Další ovládací díly mohou být připojeny paralelně.

Výměník tepla

  • Křížový protiproudý výměník tepla z hliníku.
  • Tepelný výměník lze vyjmout po odšroubování předního krytu.
  • Jednoduché čištění výměníku tepla vodou.

Ochrana proti zamrznutí

  • Ochrana proti zamrznutí slouží z zamezení námrazy ve výměníku tepla.
  • Ochrana proti zamrznutí při nízké teplotě odpadního vzduchu automaticky vypíná a zapíná ventilátor přívodního vzduchu.
  • Doporučení: Přístroje se zpětným získáváním tepla kombinovat se zemním výměníkem tepla.

Energeticky úsporné ventilátory

  • 2 radiální stejnosměrné ventilátory, dopředu zahnuté lopatky. V přívodním resp. odvodním vzduchu.
  • 4 stupně větrání:
    • I = Intervalový/ prázdninový provoz, ochrana proti vlhkosti
    • 1 = snížené větrání
    • 2 = jmenovité větrání
    • 3 = intenzívní/párty provoz
  • Průtok vzduchu lze plynule nastavit.
  • Lze jednoduše vyměnit 300-ové ventilátory za 400-ové ventilátory.

Montážní pokyny

  • Nohy pro postavení.
  • Je nutná montáž na zeď nebo na podestu pro zajištění přístupu k vývodu kondenzátu.
  • Víka pouzdra lze odšroubovat.
  • Z obou vzduchových stran doporučen tlumič hluku.

Elektrické připojení

  • Připraveno k provozu.
  • Připraveno pro připojení senzorů.
  • Bezpotenciální kontakt např. pro indikaci provozu.
  • Je možné centrální napojení na KNX/EIB-bus.

Odtok kondenzátu

  • Odvod kondenzátu je realizován ve dně zařízení. Vývod kondenzátu (½"-vnitřní závit) pro připojení pachového uzávěru (sifonu).
  • Stabilní vana kondenzátu.

Funkce plus (letní provoz)

  • V provozu ECO běží pouze odvodní ventilátor, tzn. úspora ca. 50% příkonu. Toto obsahuje digitální regulace RLS D1 WR.

Obsah

Schéma zapojení

WR 300 - Schéma zapojení

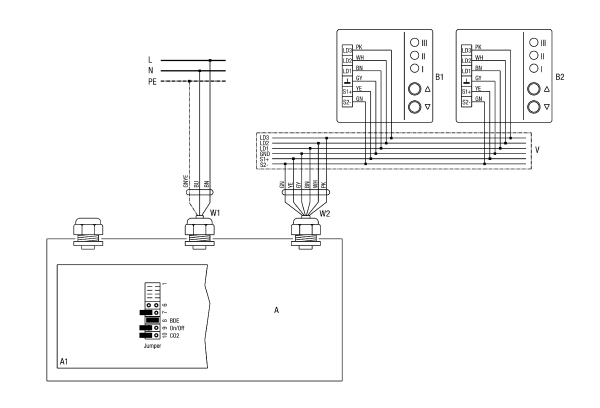

Větrací systém WR 300, WR 400 s vícero regulacemi ovzduší RLS 1 WR

A - větrací přístroj WR 300, WR 400

A1 - řídící deska

B1 - ovládací díl (1) RLS 1 WR

B2 - ovládací díl (2) RLS 1 WR

K ventilačnímu zařízení lze připojit maximálně 5 ovládacích dílů (regulátorů ovzduší) RLS1WR. (Pouze pokud není připojen žádný CO2 senzor).

Ventilační přístroj je pro připojení ovládacího dílu RLS 1 WR z výroby připraven tak, že můstek 8 na řídící desce A1 je přemostěn.

W1 - připojovací kabel 230 VAC

W2 - řídící vedení pro ovládací díl

V - rozvaděč (nutno zajistit)

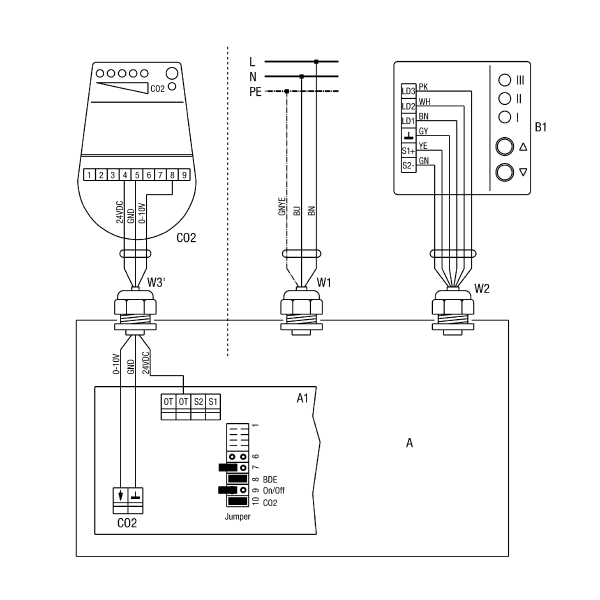

Větrací přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR a senzorem CO2

A - Ventilační přístroj WR300, WR400

A1 - řídící deska

CO2 - CO2-Sensor SKD (příslušenství)

W1 - připojovací kabel 230 VAC

W2 - řídící vedení pro regulaci ovzduší

W3' - kabel pro externí senzor CO2 (není v dodávce). Připojení k ventilačnímu přístroji na svorky "CO2" a "OT" na řídící desce A1. Senzor CO2 ve ventilačním přístroji musí být odpojen, k tomu slouží propojka můstku 10 (CO2) na řídící desce A1.

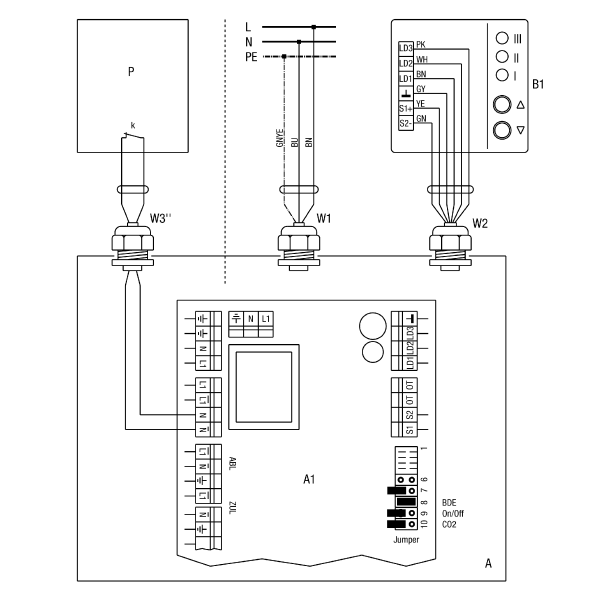

Ventilační přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR a hlídačem rozdílu tlaku

Hlídač rozdílu tlaku P je bezpečnostní zařízení které umožňuje současný provoz větracího zařízení ve spojení s ohništi závislými na přísunu prostorového vzduchu. Hlídač rozdílu tlaku zabraňuje tomu, aby ventilační přístroj připojený k tomuto bezpečnostnímu zařízení pokračoval v provozu, když tlak vzduchu v obytném prostoru poklesne oproti venkovnímu tlaku. Při podtlaku se otevře bezpotenciálový reléový kontakt v hlídači rozdílu tlaku, ventilátory ve ventilačním zařízení se zastaví a ovládací díl RLS1WR je zablokován, dokud se reléový kontakt v hlídači rozdílu tlaku opět neuzavře a znovu nespustí ventilátory.

Reléový kontakt je proto připojen do série k napájecímu napětí ventilátorů.

Při výběru hlídače rozdílu tlaku je potřeba zohlednit technická data spínacího výstupu (bezpotenciálový reléový kontakt). Min. spínací výkon: 230VAC, 2A.

A - větrací přístroj WR 300, WR 400

A1 - řídící deska

B1 - regulátor ovzduší RLS 1 WR

P - hlídač rozdílu tlaku s bezpotenciálovým reléovým kontaktem (není v dodávce)

k - výstup spínače, bezpotenciálový kontakt

W3" - připojovací kabel pro hlídač rozdílu tlaku (není v dodávce)

Propojení hlídače rozdílu tlaku a ventilačního přístroje se provádí kabelem W3". Bezpotenciálový reléový kontakt k hlídače rozdílu tlaku P bude k řídící desce A2 na svorky "N" a "N-" připojen. Předtím musí být odstraněn nástrčný můstek na svorkách "N" und "N-" řídící desky.

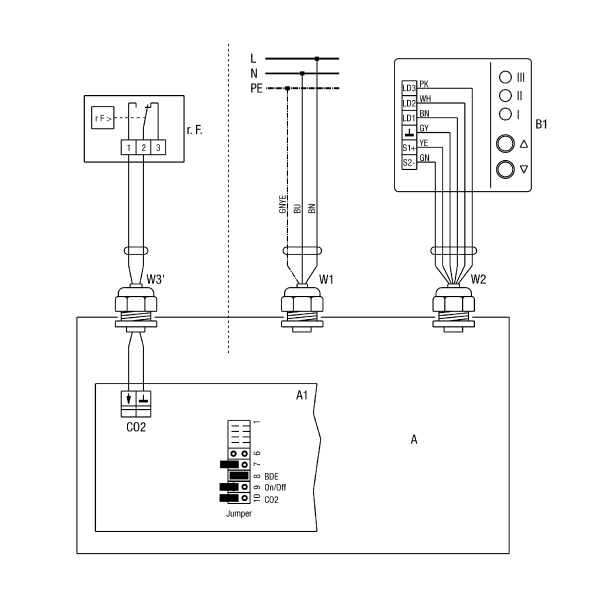

Ventilační přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR a hygrostatem

Připojení hygrostatu s bezpotenciálovým kontaktem. Pokud při prostorové vlhkosti sepne bezpotenciálový kontakt v hygrostatu, pak bude ventilační přístroj z nastaveného výkonového stupně přepnut na stupeň LS3. Pokud prostorová vlhkost poklesne (kontakt hygrostatu se otevře), přepne ventilační přístroj zpět na původně nastavený výkonový stupeň.

A - větrací přístroj WR 300, WR 400

A1 - řídící deska: Můstek 10 (CO2) otevřen.

B1 - regulátor ovzduší RLS 1 WR

r.F. - hygrostat HY5 nebo HY5I, viz příslušenství

Ventilační přístroj je z výroby nastaven pro připojení hygrostatu s bezpotenciálovým kontaktem tak, že můstek 10 na řídící desce A2 je otevřen.

W3' - kabel pro externí hygrostat (není v dodávce).

Připojení na řídící desku A2 ke svorkám "CO2"

viz ilustrace.

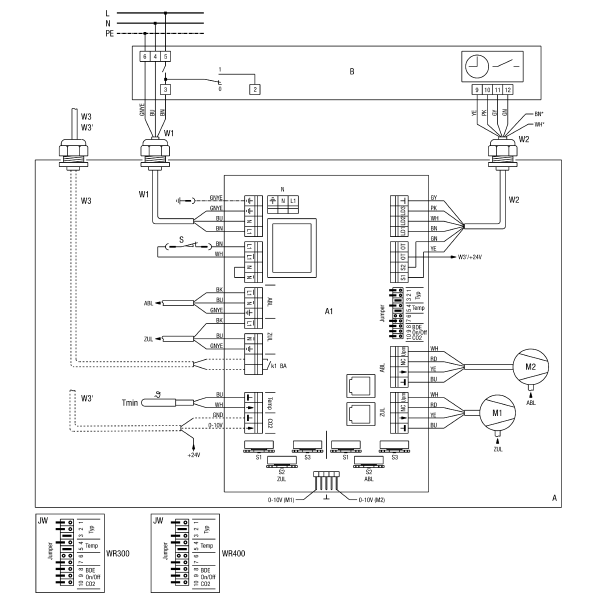

Větrací přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR

A - větrací přístroj WR 300, WR 400

ABL - odvod

A1 - řídící deska

B - ovládací díl RLS 1 WR

BA - provozní ukazatel

M1 - přívodní ventilátor

M2 - odvodní ventilátor

N - síť

S - dveřní spínač / uvedení v činnost přední deskou

S1 [modrá] - regulační potenciometr-přívod vzduchu stupeň 1

S2 [modrá] - regulační potenciometr-přívod vzduchu stupeň 2

S3 [modrá] - regulační potenciometr-přívod vzduchu stupeň 3

S1 [červená] - regulační potenciometr-odvod vzduchu stupeň 1

S2 [červená] - regulační potenciometr-odvod vzduchu stupeň 2

S3 [červená] - regulační potenciometr-odvod vzduchu stupeň 3

Tmin - ochrana proti zámrzu -sonda

W1 - připojovací kabel 230VAC

W2 - řídící vedení pro ovládací díl

ZUL - přívod

Nastavení můstků:

J 1-3 - typ přístroje, 001=WR 300 / 010=WR 400

J 4-5 - teplota ochrany proti zámrzu

J 6 - bez funkce

J 7 - časové omezení (60 min) LS 3 je aktivován

J 8 - ovládací díl RLS 1 WR je vybrán

J 9 - vyřazení funkce vypnutí na ovládacím dílu RLS 1 WR

J 10 - 0-10V vstup pro CO2-senzor blokován

Další možnosti připojení:

W3 / W3' - připojení kabelu pro externí CO2-senzor, hygrostat nebo externí ukazatel stavu.

CO2-čidlo: SKD Hygrostat:HY5 / HY5I

k1 - bezpoptenciálový reléový kontakt (max.3A / 250V, 2A / 30 VDC). Kontakt je uzavřen, pokud větrací přístroj běží.

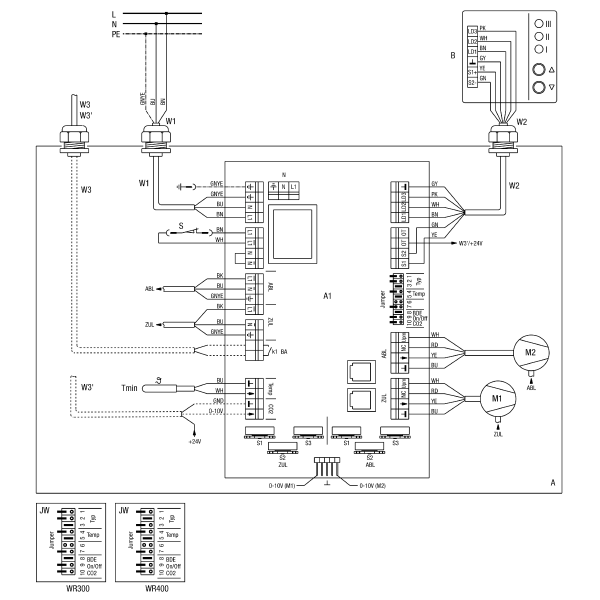

Větrací přístroj WR 300, WR 400 s regulací ovzduší RLS 2 F

A - větrací přístroj WR 300, WR 400

ABL - odvod

A1 - řídící deska

B - ovládací díl RLS 1 WR

BA - provozní ukazatel

M1 - přívodní ventilátor

M2 - odvodní ventilátor

N - síť

S - dveřní spínač / uvedení v činnost přední deskou

S1 [modrá] - regulační potenciometr-přívod vzduchu stupeň 1

S2 [modrá] - regulační potenciometr-přívod vzduchu stupeň 2

S3 [modrá] - regulační potenciometr-přívod vzduchu stupeň 3

S1 [červená] - regulační potenciometr-odvod vzduchu stupeň 1

S2 [červená] - regulační potenciometr-odvod vzduchu stupeň 2

S3 [červená] - regulační potenciometr-odvod vzduchu stupeň 3

Tmin - ochrana proti zámrzu -sonda

W1 - připojovací kabel 230 VAC

W2 - řídící vedení pro ovládací díl

ZUL - přívod

* - Hnědé a bílé žíly nejsou potřeba. Toto izolovat!

Nastavení můstků:

J 1-3 - typ přístroje, 001=WR 300 / 010=WR 400

J 4-5 - teplota ochrany proti zámrzu

J 6 - bez funkce

J 7 - při použití ovládacího dílu RLS 2 F - žádná funkce

J 8 - ovládací díl RLS 1 WR je vybrán

J 9 - při použití ovládacího dílu RLS 2 F - žádná funkce

J 10 - 0-10V vstup pro CO2-senzor blokován

Další možnosti připojení:

W3 / W3' - připojení kabelu pro externí CO2-senzor, hygrostat nebo externí ukazatel stavu.

CO2-čidlo: SKD Hygrostat: HY 5 / HY 5 I

k1 - bezpoptenciálový reléový kontakt (max.3A / 250V, 2A / 30 VDC). Kontakt je uzavřen, pokud větrací přístroj běží.

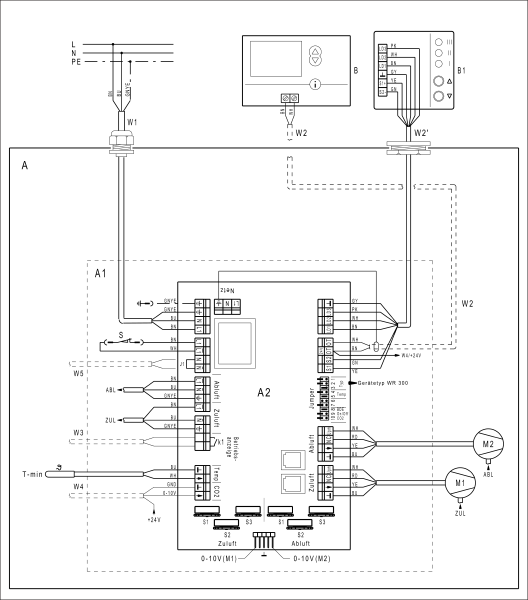

Schéma zapojení WR 300 / WR 400 s regulací ovzduší RLS D1 WR (funkce PLUS)

A - ventilační přístroj WR 300 / WR 400 nebo RB 300 / RB 400

A1 - elektronická vložka

A2 - řídící deska

B1 - regulace ovzduší RLS 1 WR nebo RB-ZF4

B - regulace ovzduší RLS D1 WR nebo RB-D1-ZF4

W1 - připojovací kabel 230 V AC

W2 - stíněné řídící vedení (nutno zajistit) pro regulaci ovzduší RLS D1 WR / RB-D1-ZF4. Namísto regulace ovzduší B1 (RLS 1 WR / RB-ZF4) může být také připojena regulace ovzduší B (RLS D1 WR

/ RB-D1-ZF4). Venkovní průměr stíněného vedení 3,2...6,5 mm, např. LIYCY 2 x 0,75 mm².

W2' - řídící vedení (nutno zajistit) pro regulaci ovzduší RLS 1 WR / RB-ZF4. Venkovní průměr řídícího vedení 3,2...6,5 mm, např. LIYCY 6 x 0,34 mm².

S1 - vypínač přístroje

M1 - přívodní ventilátor

M2 - odvodní ventilátor

S - dveřní spínač / uvedení v činnost přední deskou

T-min - teplotní čidlo ochrany proti zamrznutí

S1 [modrá] - regulační potenciometr-přívod vzduchu stupeň 1

S2 [modrá] - regulační potenciometr-přívod vzduchu stupeň 2

S3 [modrá] - regulační potenciometr-přívod vzduchu stupeň 3

S1 [červená] - regulační potenciometr-odvod vzduchu stupeň 1

S2 [červená] - regulační potenciometr-odvod vzduchu stupeň 2

S3 [červená] - regulační potenciometr-odvod vzduchu stupeň 3

Nastavení můstků

J 1-3 - typ přístroje WR 300 (0,0,1) / WR 400 (0,1,0)

J 4-5 - teplota ochrany proti zámrzu

J 6 - bez funkce

J 7 - časové omezení (60 min) LS3 je aktivován

J 8 - výběr ovládacího dílu RLS 1 WR resp. RLS D1 WR

J 9 - ochrana před vlhkem je v poloze VYP(AUS) blokována. Ovladač: Poloha VYP(AUS) (standby) je

uvolněna

J 10 - blokace 0-10V vstupu pro senzor CO2

Další možnosti připojení

W3 - připojovací vedení pro externí ukazatel stavu (není v dodávce).

k1 - bezpotenciálový reléový kontakt (max. 3A / 250VAC, 2A / 30VDC). Kontakt k1 je uzavřen, pokud ventilační přístroj běží.

W4 - připojovací kabel pro externí CO2-/VOC- čidlo nebo externí hygrostat (není v dodávce). Hygrostat s bezpotenciálovým kontaktem.

W5 - připojovací kabel pro externí hlídač rozdílu tlaku (není v dodávce). Hlídač rozdílu tlaku s bezpotenciálovým reléovým kontaktem. Minimální zatížení reléového kontaktu: 230 VAC/2A. Můstek J1 na řídící desce A2 odstranit.



Předchůdce - následník

Lístek s poznámkami
Poptávka
Porovnání produktů
Poznámkový lístek Vám nabízí možnost centrálně shromažďovat požadované produkty. Poznámkový lístek může být libovolně měněn. Můžete měnit množství a pozici výrobku, vracet se ke stránkám výrobků, stahovat produktové datové listy, rušit pozice nebo označovat produkty jako volitelné (alternativní). Poznámkový lístek může být uložen na lokálním počítači a využit později k provedení dalších změn. S dokončeným poznámkovým lístkem můžete stáhnout výpisy se specifikacemi všech uložených výrobků, vystavit poptávku nebo porovnat výrobky.
Třídit Typ výrobku Jméno Typ.č. PDF Sortiment Ceníková cena* (EUR) Množství Volitelné Celková hodnota brutto (EUR)
Na poznámkovém lístku se nenacházejí žádné výrobky
Uložit poznámkový lístek na lokální PC (download)
Naplnit poznámkový lístek z lokálního PC (upload)

Hledání

Zde můžete vyhledávat podle výrobků, dokumentů, obsahu stránek atd.

Na tomto webu jsou aplikovány soubory cookies, které jsou z technických důvodů nezbytné, abychom mohli uživatelům předávat své nabídky. Je také aplikován soubor cookie, který ukládá vaše aktuální nastavení ochrany dat (výběrový soubor cookie). S výjimkou výše uvedených výběrových souborů cookie se používají technicky nepodstatné soubory cookie a sledovací mechanismy, které nám umožňují poskytnout optimální uživatelský zážitek a přizpůsobené nabídky (marketingové soubory cookie a sledovací mechanismy), pouze v případě, že jste je předem schválili kliknutím na PŘIJMOUT. Podrobnosti a možnosti následné změny nastavení najdete v našem nastavení souborů cookie.

PŘIJMOUT VŠECHNY COOKIES Pokračovat s nezbytnými cookies


Impressum | Ochrana dat
