Centrální ventilační přístroj

WS 250

Již nelze dodat
Typové číslo: 0095.0050
Výrobce: MAICO
Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem,... více info
Příklady použití: Rodinný dům, Pasivní dům, Kancelář, Čekárna
WS 250 IM0009845.PNG Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem, 4x DN 160, včetně digitální regulace, ohřevu proti zámrzu a obchvatu, schválení DIBT a pro pasívní domy, 100 - 250 m³/h, možnost připojení ke KNX.
WS 250 IM0014531.PNG Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem, 4x DN 160, včetně digitální regulace, ohřevu proti zámrzu a obchvatu, schválení DIBT a pro pasívní domy, 100 - 250 m³/h, možnost připojení ke KNX.
WS 250 IM0016031.PNG Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem, 4x DN 160, včetně digitální regulace, ohřevu proti zámrzu a obchvatu, schválení DIBT a pro pasívní domy, 100 - 250 m³/h, možnost připojení ke KNX.
WS 250 IM0007254.PNG Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem, 4x DN 160, včetně digitální regulace, ohřevu proti zámrzu a obchvatu, schválení DIBT a pro pasívní domy, 100 - 250 m³/h, možnost připojení ke KNX.
WS 250 IM0013704.PNG Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem, 4x DN 160, včetně digitální regulace, ohřevu proti zámrzu a obchvatu, schválení DIBT a pro pasívní domy, 100 - 250 m³/h, možnost připojení ke KNX.

Charakteristika

WS 250 - Charakteristika

  1. Stupeň 1: 100 m

    3 /h

  2. Stupeň 2: 150 m

    3 /h

  3. Stupeň 3: 250 m

    3 /h

WS 250 - Charakteristika

I - Q

h = 30 kWh/(m

2 a)

II - Q

h = 40 kWh/(m

2 a)

III- Q

h = 50 kWh/(m

2 a)

IV - Q

h = 60 kWh/(m

2 a)

V - Q

h = 70 kWh/(m

2 a)

VI - Q

h = 80 kWh/(m

2 a)

VII - Q

h = 90 kWh/(m

2 a)

Topení

Dodávka: Radiátory s termoventilem 1 K

Akumulace: žádná akumulace

Rozvedení: vytápěno, uvnitř, 55°C/45°C, čerpadlo regulováno

Příprava: kondenzační kotel uvnitř tepelného pláště

Teplá voda

Akumulace: nepřímo ohřívaný zásobník uvnitř tepelného pláště

Rozvedení: centrální bez cirkulace, horizontální rozvedení uvnitř tepelného pláště

Příprava: centrální kondenzačním kotlem

Zohledněno: 12,5 kWh/(m

2 a)

větrání

Dodávka: Ventilační zařízení s teplotou odvodu 20 °C

Rozvedení: centrální přívod a odvod

Příprava: WS 250

Výkres

WS 250 - Výkres [mm]

  1. Odpadní vzduch
  2. Přívod
  3. Odvod
  4. Venkovní vzduch
  5. El. připojení
  6. Odvod kondenzátu

Technické údaje

WS 250 - Technické údaje

Typ WS 250
Počet výkonových stupňů 3
Průtok 100 m³/h - 250 m³/h
Konstantní průtok ano
Lze regulovat
SEC average -32,4 kWh/(m²*a)
Třída energetické efektivity B
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz / 60 Hz
Příkon 30 W - 95 W / Při protitlaku 100 Pa
IMax 6,9 A / Při aktivní ochraně proti zámrzu
Druh krytí IP 00
Elektrické zásuvkové připojení Schuko
Schváleno DIBT. ano
PHI-certifikace ano
Umístění Sklep / Skladiště / Podkroví / Hospodářský prostor / Kotelna
Druh systému centrální
Materiál výměníku Umělá hmota
Barva čistě bílá, jako RAL 9010
Hmotnost 79 kg
Třída filtru G4 / F7 / G4 / F7
Připojovací průměr 160 mm
Připojovací průměr odvodu kondenzátu 1/2" hadicové připojení
Šířka 759 mm
Výška 854 mm
Hloubka 531 mm
Teplota média při IMax 50 °C
Stupeň tepelné dispozice 92 %
Druh tepelného výměníku Křížový protiproud
Obchvat automaticky
Registr předehřevu integrováno
Entalpický výměník tepla volitelné (WSET 250)
Zapojení s ochranou proti zámrzu ano
Letní provoz Odvod
Hlídání filtru řízeno podle tlaku
Regulace vlhkosti volitelně s HY 5, HY 5 I, HY 10 AP, HY 10 UP
CO2-regulace (volitelně) SKD + relé (nutno zajistit)
Regulace kvality vzduchu (volitelně) EAQ 10/1
Připojení ke KNX (volitelně) (připravit)
MODBUS-rozhraní ne
Ovládací díl součástí dodávky ano
Ovládací díl (volitelně) ne
FM ovládání (volitelně) XE 1, XS 1
FM integrace EnOcean (volitelně) ne
Mobilní ovládání ne
Hladina akustického tlaku pro pouzdro 36 dB(A) / Odstup 1 m, hluková pohltivost 10 m²
Číslo schválení Z-51.3-104
Balení 1 kus
Sortiment K
GTIN (EAN) 4012799950509
Typové číslo 0095.0050



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, Stupeň 2 (dB(A))

29

34

29

33

24

22

20

16

38

LWA5, Stupeň 2 (dB(A))

28

37

39

40

40

40

34

26

48

LWA6, Stupeň 2 (dB(A))

18

27

26

31

39

26

17

8

41

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

LWA5, LWA6 = uváděný akustický výkon ve volném prostoru. LWA5 hrdlo odvodu, LWA6 hrdlo přívodu.

Měřeno při průtoku vzduchu 150 m³/h.

Příslušenství

WS 250 - Příslušenství

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Náhradní filtr WSF 250 0093.0890 na vyžádání
  • Na lístek s poznámkami
Náhradní filtr WSG 250 0093.0891 na vyžádání
  • Na lístek s poznámkami
Entalpický výměník tepla WSET 250 Již nelze dodat 0192.0610 na vyžádání
  • Na lístek s poznámkami
Stěnový držák WSK 250 Již nelze dodat 0018.0223 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
MAICOTherm-systém tepelně izolovaného vzduchového potrubí Systém tepelně izolovaného vzduchového potrubí MAICOTherm MT - - -
Solankový zemní výměník Solankový zemní výměník EW - - -
Dalekodosahová dýza WD - - -
MAICOFlex-systém ventilačních trubek, kulaté Ventilační systém ohebných kruhových trubek MAICOFlex MF - - -
MAICO FFS-systém ventilačních trubek, ploché Ventilační systém ohebných oválných trubek MAICO FFS - - -
MAICOFlex-systém ventilačních trubek, kulaté Ventilační systém ohebných kruhových trubek MAICOFlex - - -
Dveřní mřížka Dveřní mřížka - - -
Vnitřní mřížka, stavitelná AZE 100 - - -
Uzavírací klapka AS 20 0151.0330 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížka MGR 160 alu 0078.0036 na vyžádání
  • Na lístek s poznámkami
Nerezová vzduchová hlavice LH-V2A 16 0151.0380 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 16E 0152.0077 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 16W 0152.0078 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 20E 0152.0081 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 20W 0152.0082 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 16E 0152.0079 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 16W 0152.0080 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 20E 0152.0083 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 20W 0152.0084 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 16 L 0152.0061 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 16 R 0152.0060 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 20 L 0152.0063 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 20 R 0152.0062 na vyžádání
  • Na lístek s poznámkami
Střešní výústka DF 160 S 0092.0375 na vyžádání
  • Na lístek s poznámkami
Střešní taška DP 160 SB 0092.0380 na vyžádání
  • Na lístek s poznámkami
Střešní taška DP 160 A 0092.0383 na vyžádání
  • Na lístek s poznámkami
Upevňovací příchytka BS 160 0092.0360 na vyžádání
  • Na lístek s poznámkami
Protidešťová mřížka RG 160 0151.0281 na vyžádání
  • Na lístek s poznámkami
Ventil pro přívod a odvod AZV 100 0152.0087 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, umělohmotný TK 10 0151.0192 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, umělohmotný TK 12 0151.0198 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TM 10 0151.0194 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TM 12 0151.0196 na vyžádání
  • Na lístek s poznámkami
Nerezový talířový ventil TM-V2A 10 0151.0374 na vyžádání
  • Na lístek s poznámkami
Nerezový talířový ventil TM-V2A 12 0151.0375 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFA 10 0151.0369 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFA 12 0151.0370 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFZ 10 0151.0364 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFZ 12 0151.0365 na vyžádání
  • Na lístek s poznámkami
Instalační rám pro TFA/TFZ EBR-D 10 0092.0493 na vyžádání
  • Na lístek s poznámkami
Instalační rám pro TFA/TFZ EBR-D 12 0092.0494 na vyžádání
  • Na lístek s poznámkami
Přívodní ventil ZWVQ 10 0152.0064 na vyžádání
  • Na lístek s poznámkami
Přívodní ventil ZWVQ 12 0152.0065 na vyžádání
  • Na lístek s poznámkami
Tukový filtrační prvek pro odvod vzduchu FFE 10 0092.0506 na vyžádání
  • Na lístek s poznámkami
Tepelně izolovaný oblouk s dlouhým ramenem ABLS 160 0058.0048 na vyžádání
  • Na lístek s poznámkami
Tlumič hluku SB 12/16 0059.0995 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 10 0092.0311 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 12 0092.0312 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 16 0092.0314 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 16/50 0092.0324 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 8 0044.0213 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 10 0044.0214 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 12 0044.0215 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 16 0044.0216 na vyžádání
  • Na lístek s poznámkami
Elektrický ohřívač vzduchu ERH 16-2 0082.0102 na vyžádání
  • Na lístek s poznámkami
Vodní ohřívače vzduchu WRH 16-2 0082.0118 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFE 16-4 0149.0077 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFE 16-5 0149.0061 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFE 16-7 0149.0052 na vyžádání
  • Na lístek s poznámkami
FM-spínač XS 1 0157.0344 na vyžádání
  • Na lístek s poznámkami
FM-přijímač XE 1 0157.0343 na vyžádání
  • Na lístek s poznámkami
Termostat TH 10 0157.0764 na vyžádání
  • Na lístek s poznámkami
Systém regulace teploty ETL 16 P Výběhový typ 0157.0824 na vyžádání
  • Na lístek s poznámkami
Kanálové čidlo FL 30 P 0157.0780 na vyžádání
  • Na lístek s poznámkami
Prostorové čidlo FR 30 P 0157.0781 na vyžádání
  • Na lístek s poznámkami
Hlídač proudění vzduchu LW 9 0157.0779 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 10 AP Výběhový typ 0157.0358 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 10 UP Výběhový typ 0157.0357 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchu EAQ 10/1 0157.0777 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 5 Již nelze dodat 0157.0123 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 5 I Již nelze dodat 0157.0125 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

WS 250

Krátká informace

Centrální ventilační přístroj s velmi efektivním zpětným získáváním tepla, EC motory s konstantním průtokem, 4x DN 160, včetně digitální regulace, ohřevu proti zámrzu a obchvatu, schválení DIBT a pro pasívní domy, 100 - 250 m³/h, možnost připojení ke KNX.

Typový popis

Parametry

  • Automatická regulace průtoku pro ustálené proudění vzduchu.
  • Obzvlášť úsporné díky stejnosměrným motorům.
  • Pozinkované plechové sendvičové pouzdro s tepelnou izolací, zvenku práškově lakováno (RAL 9010).
  • Barva čistě bílá, jako RAL 9010.
  • Integrovaný filtrační systém, hrubý filtr (G4) a prachový filtr (F7) na straně venkovního vzduchu, hrubý filtr (G4) na vývodu vzduchu. Výměna filtru bez nářadí.
  • Elektronické hlídání stavu filtru s indikací nutnosti výměny na ovládacím dílu.
  • 4 hrdla DN 160 s gumovým těsněním na horní straně přístroje. Pro přímé připojení potrubních tlumičů hluku.
  • Rozdělení vzduchu obchvat/výměník tepla = 70 %/30 %.
  • Ovládací díl je součástí dodávky.
  • DIBT osvědčení a PH certifikace.
  • Je možné připojení k systému KNX.

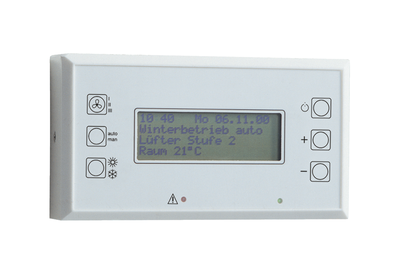

Ovládací díl

  • Součástí dodávky WS 250.
  • Spínání výkonových stupňů, spínací hodiny, denní a týdenní programy, ukazatel výměny filtru a hlášení poruch.
  • Propojení ovládacího dílu s centrálním přístrojem se provádí pomocí stíněného 5-žilového vedení. Jeho maximální délka činí 100 m.
  • Rozměry ovládacího dílu:
    • Šířka: 150 mm
    • Výška: 80 mm
    • Hloubka: 32 mm

Výměník tepla

  • Křížový protiproudý výměník tepla z umělé hmoty (PS).
  • Jednoduché vyjmutí a vyčištění výměníku tepla vodou.

Ochrana proti zamrznutí

  • Integrované odmrazování (1500 W) pro bezporuchový provoz bez zamrzání.
  • Doporučení: přístroje se zpětným získáváním tepla kombinovat se zemním výměníkem tepla.

Energeticky úsporné ventilátory

  • 2 radiální stejnosměrné ventilátory, jeden pro přívod a jeden pro odvod vzduchu. Nastavitelné v 5 m3/h krocích od 100 m3/h do 250 m3/h.
  • 3 stupně větrání:
    • 1 = snížené větrání
    • 2 = jmenovité větrání
    • 3 = intenzivní větrání
    • Výrobní nastavení: 100 / 150 / 200 m3/h

Montážní pokyny

  • Je nutná montáž na zeď nebo na podestu pro zajištění přístupu k vývodu kondenzátu.
  • Pro postavení nebo zavěšení na zeď pomocí konzole: ve sklepě, na půdě nebo v nebytovém prostoru.
  • Přední panel lze odšroubovat.
  • Pouzdro je obloženo deskami pro tlumení přenosu hluku.

Odtok kondenzátu

  • Odvod kondenzátu prostřednictvím hadičky (DN 1/2") na dně přístroje přes připravený pachový uzávěr.

Obsah

Schéma zapojení

WS 250 - Schéma zapojení

WS 250

E1 - Tlakoměr / filtr

E2 - CO2 hlásič / relé zajistit (bezpotenciálový kontakt)

E3 - regulátor kvality ovzduší EAQ 10/1 / (volný kontakt)

E4 - senzor vlhkosti, hygrostat HY 5

E5 - Stávající příhřev, propojka (volitelně) (při ext. příhřevu, můstek E5 prodrátovat)

E6 - volba exter. teploměru T2, propojka (volit.) (při ext. (teploměru T2, propojku E6 prodrátovat)

T1 - Teploměr venk.vzduchu

T2 - Teploměr externí (volit.)

T3 - Teploměr odpad.vzduchu

T4 - prostorové čidlo odvodu

K5 - Spínací kontakt pro ext. příhřev

S1 - Bezpečnostní spínač / ovládání zepředu

ZH - Externí příhřev (volit.)

M1 - Ventilátor přívodu

M2 - Ventilátor odvodu

M3 - Motor klapky obchvatu

ST - Spínač napájení

LT - Výkonový díl

FH - Topení ochrany proti zámrzu

BE - Ovládací jednotka

G - Pouzdro

E - Výsuvná část

O - Volba



WS 250 a KNX BUS

SD - zásuvka

LT - Výkonový díl

E5 - drátový můstek E5 propojen

BE - ovládací jednotka

O - volba

K1 - svorka 1 - odvlhčení

K3 - svorka 3 - odvlhčení

T4 - prostorový snímač

T2 - alternativní prostorový snímač k ovládací jednotce. Teplotní čidlo externí KTY81-110 / volitelně

KA - KNX aktor /volitelně

BUS - KNX BUS

WS 250 manuálně nastavit na stupeň 1 na ovládacím díle

Programování KNX aktoru:

Stupeň 0 = napájecí napětí odpojeno (stupeň 0 = A1)

Stupeň 1 = A1 ZAP, A2 VYP, A3 VYP

Stupeň 2 = A1 ZAP, A2 ZAP, A3 VYP (stupeň 2 =A2)

Stupeň 3 = A1 ZAP, AV2 VYP, A3 ZAP (doběh 60 min) (Stupeň 3 =A3)



WS 250 s elektroohřívačem vzduchu ERH 16-2

E5 - můstek E5 pro externí přídavný ohřev

T4 - prostorové čidlo v ovládacím dílu WS 250. Potřeba ohřevu je vyhodnocena jako rozdíl teploty T4 a požadované teploty.

LW 9 - hlídač proudění v přívodním kanálu

K1 - výkonový stykač US 16

ETL 16 P - elektronický regulátor teploty

FL 30 P - kanálové čidlo

FR 30 P - Prostorové čidlo s volbou hodnoty

ERH 16-2 - elektroohřívač vzduchu

BE - ovládací jednotka

WR 3223 - výkonový díl

ZH - externí ohřev Zap/Vyp

O - volba

SW - požad. hodnota

K - kódování

N - noční pokles

S - čidlo

pK - E2-E4 volné kontakty!

  1. Ext. kanálové čidlo a vnitřní volič pož. teploty v ETL16P
  2. Ext. prostorové čidlo a ext. volič pož. teploty
  3. Ext. kanálové čidlo a ext. volič pož. teploty
  4. Vnitřní prostorové čidlo a vnitřní volič pož. teploty v ETL16P





Předchůdce - následník

Lístek s poznámkami
Poptávka
Porovnání produktů
Poznámkový lístek Vám nabízí možnost centrálně shromažďovat požadované produkty. Poznámkový lístek může být libovolně měněn. Můžete měnit množství a pozici výrobku, vracet se ke stránkám výrobků, stahovat produktové datové listy, rušit pozice nebo označovat produkty jako volitelné (alternativní). Poznámkový lístek může být uložen na lokálním počítači a využit později k provedení dalších změn. S dokončeným poznámkovým lístkem můžete stáhnout výpisy se specifikacemi všech uložených výrobků, vystavit poptávku nebo porovnat výrobky.
Třídit Typ výrobku Jméno Typ.č. PDF Sortiment Ceníková cena* (EUR) Množství Volitelné Celková hodnota brutto (EUR)
Na poznámkovém lístku se nenacházejí žádné výrobky
Uložit poznámkový lístek na lokální PC (download)
Naplnit poznámkový lístek z lokálního PC (upload)

Hledání

Zde můžete vyhledávat podle výrobků, dokumentů, obsahu stránek atd.

Naše internetové stránky používají cookies pro vylepšení našich služeb pro Vás. Souhlas

Impressum Ochrana dat
