Aérateur pour petites pièces

ECA 120 K

Numéro de référence : 0084.0009
Fabricant : MAICO
Avec fermeture intérieure électrique
Exemples d'utilisation: Salle de bains, WC, Local de rangement, Local de stockage, Cave
ECA 120 K IM0008696.PNG Avec fermeture intérieure électrique
ECA 120 K IM0007250.PNG Avec fermeture intérieure électrique
ECA 120 K IM0007252.PNG Avec fermeture intérieure électrique

Courbe caractéristique

ECA 120 K - Courbe caractéristique

U = 230 ou 24 V

f = 50 Hz

n = 2600 min-1

Dessin coté

ECA 120 K - Dessin coté [mm]

  1. Passage des câbles

Caractéristiques techniques

ECA 120 K - Caractéristiques techniques

Article ECA 120 K
Modèle Version standard
Débit d'air 180 m³/h
Vitesse de rotation 2.600 1/min
Vitesse variable
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz / 60 Hz
Consommation 19 W
IMax 0,14 A
Type de protection IP 34
Câble d'alimentation secteur 3 / 1,5 mm²
Lieu de montage Mur
Mode de montage Montage apparent
Position d'installation au choix
Matériau Matière plastique
Couleur blanc trafic, similaire RAL 9016
Poids 0,9 kg
Type de volet électrique
Largeur nominale 120 mm
Largeur 171 mm
Hauteur 171 mm
Profondeur 114 mm
Température des fluides à Imax 40 °C
Niveau de puissance acoustique 36 dB(A) / Distance 3 m, conditions de champ libre
Unité de conditionnement 1 pièce
Gamme A
GTIN (EAN) 4012799840091
Référence 0084.0009

Accessoires

ECA 120 K - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Sortie de toiture DF - - -
Tuile DP - - -
Collier de fixation BS - - -
Grille anti-pluie RG - - -
Volet de fermeture AP 120 0059.0950 sur demande
  • Sur les bulletins
Grille extérieure SG 120 0059.0951 sur demande
  • Sur les bulletins
Gaine murale WH 120 0059.1031 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 10 0152.0054 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 125 0152.0067 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 125 VA 0152.0068 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 160 0152.0069 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 160 VA 0152.0070 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ZE 45 F blanc Produit de fin de série 0152.0044 sur demande
  • Sur les bulletins
Grille de ventilation de porte MLK 30 blanc 0151.0123 sur demande
  • Sur les bulletins
Grille de ventilation de porte MLK 45 blanc 0151.0126 sur demande
  • Sur les bulletins
Gaine flexible en aluminium AFR 125 0055.0091 sur demande
  • Sur les bulletins
Graduateur FS 4 0016.0104 sur demande
  • Sur les bulletins
Interrupteurs radio XS 1 0157.0344 sur demande
  • Sur les bulletins
Récepteur radio XE 1 0157.0343 sur demande
  • Sur les bulletins
Régulateur de vitesse STX 1,5 Nouveauté 0157.1561 sur demande
  • Sur les bulletins
Régulateur de vitesse, tableau de distribution STSX 2,5 Nouveauté 0157.1564 sur demande
  • Sur les bulletins
Régulateur de vitesse ST 1 N'est plus disponible 0157.0810 sur demande
  • Sur les bulletins
Régulateur de vitesse, tableau de distribution STS 2,5 N'est plus disponible 0157.0255 sur demande
  • Sur les bulletins
Interrupteur-temporisateur VZ 6 0157.0820 sur demande
  • Sur les bulletins
Interrupteur-temporisateur VZ 12 0157.0821 sur demande
  • Sur les bulletins
Interrupteur-temporisateur VZ 24 C 0157.0822 sur demande
  • Sur les bulletins
Interrupteur pour régime intermittent VZI 10 0157.0823 sur demande
  • Sur les bulletins
Relais de poursuite NRS 10 0157.0805 sur demande
  • Sur les bulletins
Hygrostat HY 230 0157.0126 sur demande
  • Sur les bulletins
Hygrostat HY 230 I 0157.0127 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP Produit de fin de série 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP Produit de fin de série 0157.0357 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ALD 10 T N'est plus disponible 0152.0055 sur demande
  • Sur les bulletins
Régulateur de vitesse STU 1 N'est plus disponible 0157.0814 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

ECA 120 K

description rapide

Avec fermeture intérieure électrique

Description du produit

Version standard

  • avec fermeture intérieure à actionnement électrique.
  • À vitesse variable. Exception : ECA 150/4 K.
  • La technique du hachage de phase à l'entrée des phases peut être responsable d'un léger bruit de bourdonnement dû aux lois physiques à bas régime.

Caractéristiques

  • Débit d'air important malgré des dimension compactes.
  • Combinaison d'un débit d'air important et d'une pression élevée.
  • Protection thermique contre les surcharges.
  • Boîtier en plastique antichoc.
  • Classe de protection II.
  • Avec sigle VDE-GS, exception : ECA 120 24 V.
  • Avec joints de protection contre la pénétration de condensats lors d'une installation au plafond.
  • Commande de vitesse en option pour les ventilateurs ECA en version standard.
  • Coloris : blanc trafic, similaire RAL 9016.

Moteur

  • Moteur robuste avec roulement à billes, sans entretien.
  • Adapté à un fonctionnement continu.

Consignes de montage

  • Démontage rapide et simple du capot.
  • Fixation rapide du ventilateur dans la gaine ronde par 2 griffes.

Branchement électrique

  • Branchement électrique au choix, apparent ou encastré.

Consignes de sécurité

  • Les appareils ECA 120 du type de protection IP 45 sont utilisables dans la zone de protection 1 selon DIN VDE 0100-701.
  • Détails voir Conseils de planification.

Versions spéciales

  • Interrupteur-temporisateur réglable disponible sur demande en version spéciale moyennant un supplément de prix.

Sommaire

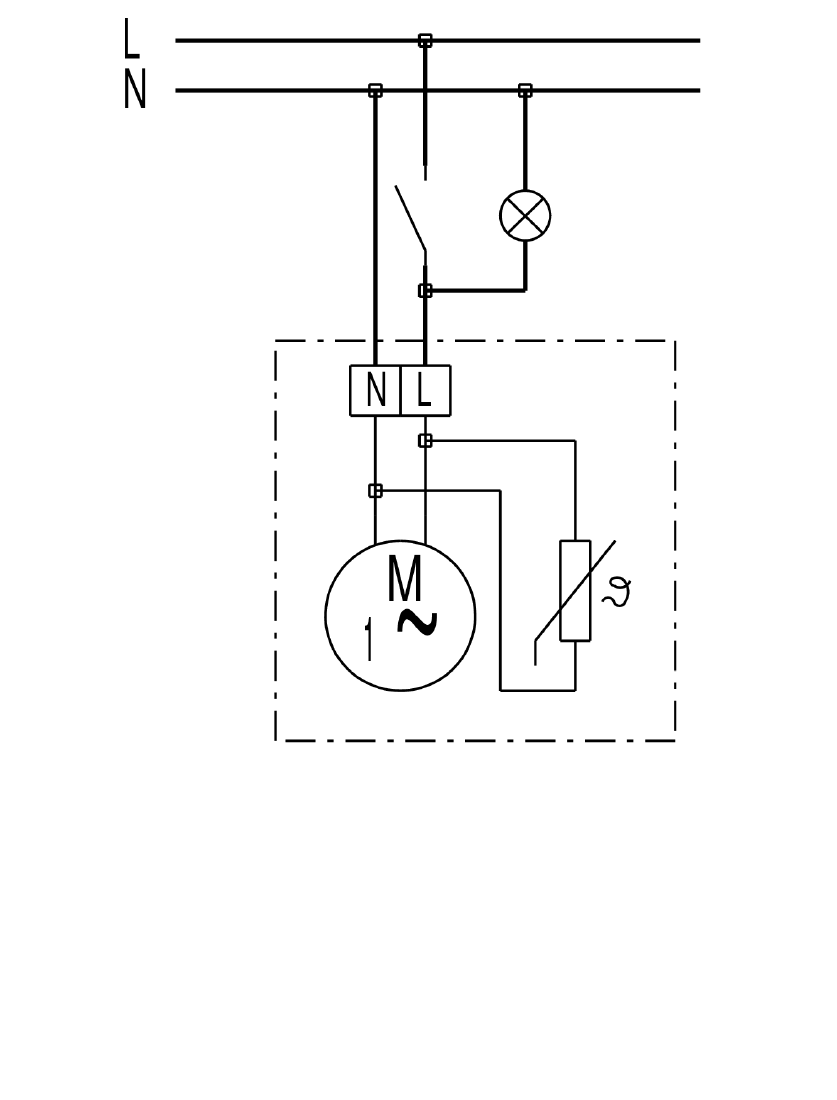

Schémas de branchement

ECA 120 K - Schémas de branchement
