Distributeur d'air

MF-VK90-7

Numéro de référence : 0059.0994
Fabricant : MAICO
Diffuseur d'air compact en plastique insonorisant, avec deux ouvertures de visite, pour 7 x gaine flexible... plus d'informations
Exemples d'utilisation: Maison individuelle, Immeuble collectif, Local professionnel, Bureau, Salles d'attente

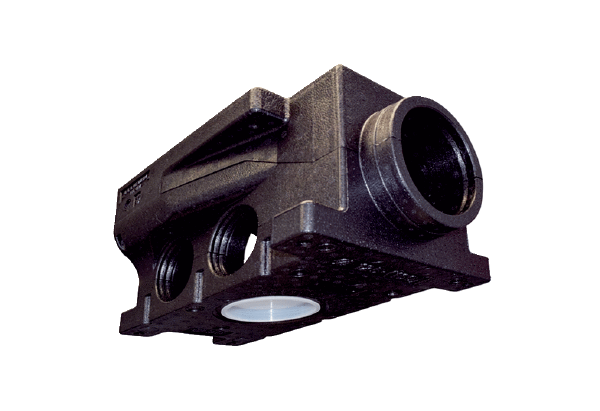

MF-VK90-7 IM0016673.PNG Diffuseur d'air compact en plastique insonorisant, avec deux ouvertures de visite, pour 7 x gaine flexible MF-F90, conduit d'amenée DN 125 avec raccord enfichable SVR 125 ou DN 160 avec tuyau agrafé, largeur x hauteur x profondeur : 300 x 490 x 220 mm

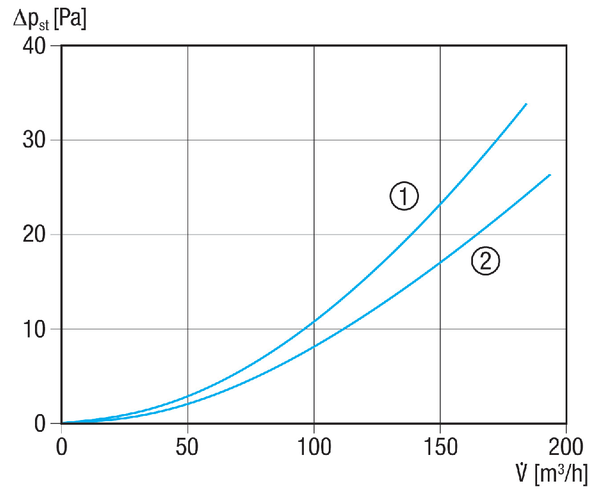

Courbe caractéristique

MF-VK90-7 - Courbe caractéristique

  1. Raccords 1, 2, 6 et 7 ouverts
  2. Raccords 3, 4 et 5 ouverts

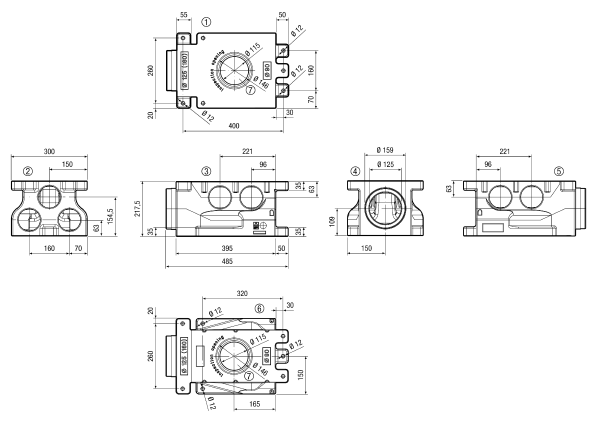

Dessin coté

MF-VK90-7 - Dessin coté [mm]

  1. Vue de dessous
  2. Vue de côté, de droite
  3. Vue de face
  4. Vue de côté, de gauche
  5. Vue de dos
  6. Vue d'en haut
  7. Ouverture de visite

Caractéristiques techniques

MF-VK90-7 - Caractéristiques techniques

Article MF-VK90-7
Sens de l'air Insufflation et évacuation d'air
Débit d’air 160 m³/h / conseillé
Lieu de montage Plafond / Mur / Planchers
Matériau Plastique EPP
Indications de matière plastique Sans PVC
Poids 0,8 kg
Diamètre de raccordement 125 mm / 160 mm
Diamètre de raccordement gaine flexible 90 mm
Nombre de pièces de raccordement 7
Largeur 300 mm
Hauteur 490 mm
Profondeur 220 mm
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799599944
Référence 0059.0994

Accessoires / Accessoires de

Description du produit

Description duproduit

MF-VK90-7

description rapide

Diffuseur d'air compact en plastique insonorisant, avec deux ouvertures de visite, pour 7 x gaine flexible MF-F90, conduit d'amenée DN 125 avec raccord enfichable SVR 125 ou DN 160 avec tuyau agrafé, largeur x hauteur x profondeur : 300 x 490 x 220 mm

Description du produit

  • Diffuseur d'air compact avec 7 raccords pour gaines flexibles MF-F90.
  • En polypropylène insonorisant (EPP).
  • Deux ouvertures de visite.
  • Ouverture de visite au choix en haut ou en bas.
  • Avec des trous prépercés pour le montage avec des tiges filetées.
  • Longue durée de vie et bonne résistance à l'environnement.
  • Y compris 5 obturateurs.
