Ventilateur hélicoïde pour gaine ronde

DZR 50/84 B

Numéro de référence : 0086.0052
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 500, courant triphasé, avec inverseur de polarité
Exemples d'utilisation: Aspiration mécanique, Salle d'exposition, Bureau de maître, Atelier, Site de fabrication
Fiche de données produit
DZR 50/84 B IM0009987.PNG Ventilateur hélicoïde pour gaine ronde, DN 500, courant triphasé, avec inverseur de polarité

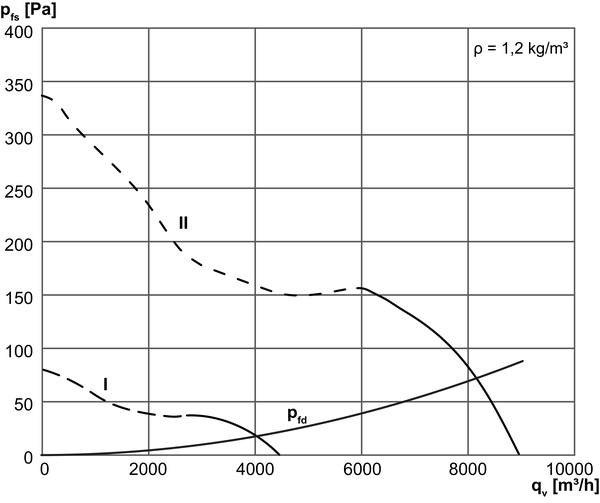

Courbe caractéristique

DZR 50/84 B - Courbe caractéristique

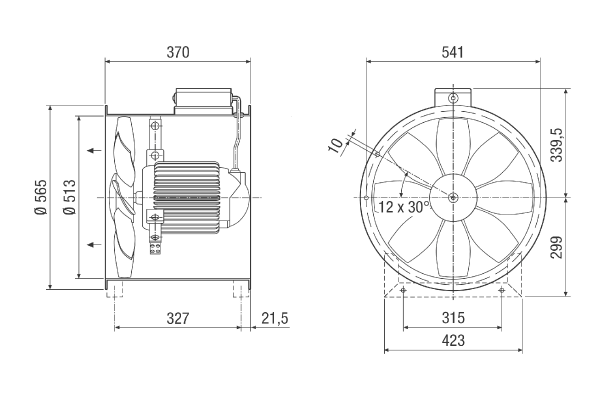

Dessin coté

DZR 50/84 B - Dessin coté [mm]

Nombre de perçages pour bride : 12

Caractéristiques techniques

DZR 50/84 B - Caractéristiques techniques

Article DZR 50/84 B
Débit d'air 4.490 m³/h / 8.990 m³/h
Débit d'airNom. 3.190 m³/h / 6.440 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 36 Pa - 150 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 720 1/min - 1.450 1/min / Mesure avec rendement optimal
Vitesse de rotation 721 1/min / 1.475 1/min
Type de turbine hélicoïde
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 135 W / 710 W / Mesure avec rendement optimal
INominal 0,5 A / 1,4 A / Mesure avec rendement optimal
IMax 1,8 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Nombre de pôles à vitesse élevée 4
Nombre de pôles à faible vitesse 8
Position d'installation horizontal / vertical
Matériau Tôle d’acier, galvanisée
Couleur argent
Poids 21,87 kg
Poids avec emballage 25,42 kg
Largeur nominale 500 mm
Largeur 565 mm
Hauteur 624 mm
Profondeur 370 mm
Largeur avec emballage 670 mm
Hauteur avec emballage 650 mm
Profondeur avec emballage 405 mm
Température du fluide au courant nominal 60 °C
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799860525
Référence 0086.0052
Article DZR 50/84 B
Efficience globale η 55,7 %
Catégorie de mesurage D
Catégorie d’efficacité total
Degré d'efficience N 63,4
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0086.0052
PBEP / Débit d'air :BEP / Pfs, BEP 0,61 kW / 8.150 m³/h
nBEP 1.470 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
pf, BEP 150 Pa
Niveau sonoreLWA5 65 dB(A) / 84 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, haut (dB(A))

42

53

65

69

70

67

62

51

75

LWA2, bas, 300 m3 contre 100 Pa externes (dB(A))

32

48

49

50

50

48

41

32

56

LWA5, haut (dB(A))

40

57

76

79

79

76

71

61

84

LWA5, bas, 300 m3 contre 100 Pa externes (dB(A))

30

49

60

59

58

56

49

37

65

LWA8, haut (dB(A))

62

69

78

86

86

85

83

80

92

LWA8, bas, 300 m3 contre 100 Pa externes (dB(A))

46

56

63

66

68

68

69

66

75

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA8= niveau sonore du boîtier et du soufflage libre en dB.

Accessoires

DZR 50/84 B - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Volet de fermeture AS 50 0151.0336 sur demande
  • Sur les bulletins
Volet de fermeture, manuel RS 50 0151.0344 sur demande
  • Sur les bulletins
Servomoteur MS 2 0093.0403 sur demande
  • Sur les bulletins
Volet de régulation JRE 50 0151.0394 sur demande
  • Sur les bulletins
Servomoteur MS 8 0157.0760 sur demande
  • Sur les bulletins
Servomoteur MS 8 P 0157.0761 sur demande
  • Sur les bulletins
Grille intérieure IG 45/50 0059.0176 sur demande
  • Sur les bulletins
Grille de protection, métal SG 50 0150.0120 sur demande
  • Sur les bulletins
Manchette de raccordement flexible ELA 50 0092.0271 sur demande
  • Sur les bulletins
Manchette flexible EL 50 0092.0092 sur demande
  • Sur les bulletins
Contre-bride GF 50 0056.0008 sur demande
  • Sur les bulletins
Contre-raccord GS 50 0055.0174 sur demande
  • Sur les bulletins
Tuyère d'aspiration AD 50 0180.0625 sur demande
  • Sur les bulletins
Pied de fixation FU 50 0036.0075 sur demande
  • Sur les bulletins
Plot anti-vibrations GP 20 0092.0152 sur demande
  • Sur les bulletins
Interrupteur général, interrupteur de réparation HS 6 0157.0737 sur demande
  • Sur les bulletins
Interrupteur rotatif DS 10 0157.0410 sur demande
  • Sur les bulletins
Inverseur de polarité P 1 0157.0103 sur demande
  • Sur les bulletins
Inverseur, inverseur de polarité WP 1 0157.0105 sur demande
  • Sur les bulletins
Contacteur US 16 T 0157.0769 sur demande
  • Sur les bulletins
Thermostat THR 10-1 0157.0191 sur demande
  • Sur les bulletins
Thermostat TH 10 0157.0764 sur demande
  • Sur les bulletins
Thermostat TH 16 0157.0748 sur demande
  • Sur les bulletins
Contrôleur de débit d'air LW 9 0157.0779 sur demande
  • Sur les bulletins
Hygrostat HY 230 0157.0126 sur demande
  • Sur les bulletins
Hygrostat HY 230 I 0157.0127 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'air EAQ 10/1 Produit de fin de série 0157.0777 sur demande
  • Sur les bulletins
Thermostat THR 10 N'est plus disponible 0157.0774 sur demande
  • Sur les bulletins
Accessoire de fixation et d'étanchéité BD 50 N'est plus disponible 0092.0138 sur demande
  • Sur les bulletins
Hygrostat HY 10 AP N'est plus disponible 0157.0358 sur demande
  • Sur les bulletins
Hygrostat HY 10 UP N'est plus disponible 0157.0357 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

DZR 50/84 B

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 500, courant triphasé, avec inverseur de polarité

Description du produit

Version courant triphasé

  • Ventilateur hélicoïde pour gaine ronde, en version courant triphasé.

Description sommaire

  • Douille tubulaire en tôle d'acier galvanisée, avec bride de chaque côté.
  • Hélices à 8 pales en polyamide renforcé de fibres de verre.
  • Perçages pour bride selon DIN EN 12220:1998.
  • DZR 56/6 B et DZR 56/4 B : Perçages pour bride selon DIN EN 12220: 1998.
  • Pour éviter la transmission des vibrations au système de canalisation : Utiliser des manchettes de raccordement flexibles, des pieds et des plots anti-vibrations.
  • Protection thermique contre les surcharges en série.
  • Les ventilateurs répondent aux exigences de la réglementation européenne en matière d'écoconception (CE) n° 327/2011 directive 2009/125/CE.
  • Fonctionnement sans vibrations grâce à une hélice à équilibrage dynamique et un moteur (rotor d'arbre), selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Rendement élevé côté ventilation, bruit de fonctionnement faible.
  • Longévité élevée par des matériaux de haute qualité comme des roulements à billes à faible niveau sonore.
  • Les ventilateurs sont sans entretien.
  • Montage possible dans toutes les positions.

Sens de refoulement

  • Sens de refoulement est indiqué.
  • Mode Air sortant standard, sens de refoulement : aspiration par le moteur.

Moteur à courant triphasé

  • Série DZR.
  • Moteur asynchrone.
  • Ne convient pas pour le transport d'air saturé de vapeur d'eau.
  • Tension de service 400 V, 50 Hz.
  • Type de protection élevé IP 55. Exception DZR ... D IP 54.
  • À vitesse variable. Exeption : type DZR 40/2 B.
  • Des appareils peuvent être commutés progressivement à l'aide d'un transformateur à 5 plots optionnel.
  • À fonctionnement réversible.
  • Fonctionnement réversible : le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
  • Protection thermique contre les surcharges en série. Exception disponible sur demande pour type DZR 25/4 D et ventilateurs hélicoïdes pour gaines rondes à inversion de polarité.
  • Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit du courant de commande d'un contacteur.
  • Ventilateurs à inversion de polarité : La protection contre les surcharges doit être assurée par un disjoncteur-protecteur intégral à fournir par le client.

Branchement électrique

  • Bornier extérieur avec passe-fils.

Consignes de sécurité

  • Le ventilateur ne doit être mis en marche que si la protection de la turbine contre les contacts est garantie conformément à DIN EN ISO 13857, par ex. avec grille de protection SG de Maico.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Thermistors amenés par contacts secs sur bornes.
    • Perçages pour eau de condensation.
    • Ventilateurs avec protection anticorrosion accrue.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

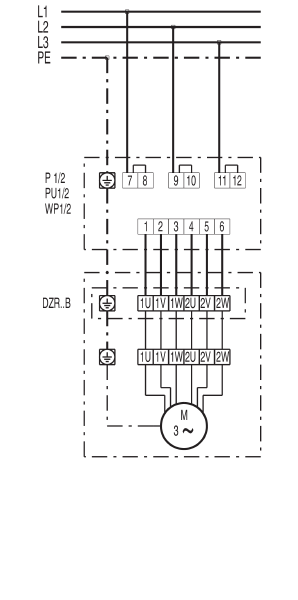

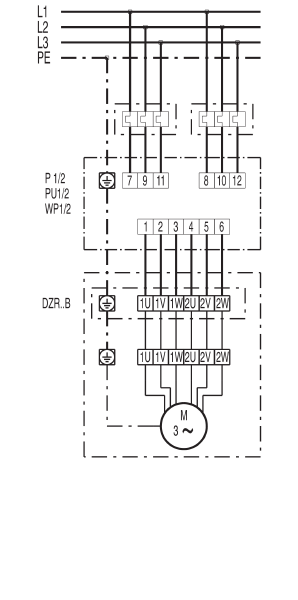

Schémas de branchement

DZR 50/84 B - Schémas de branchement





Prédécesseur - Successeur

DZR 50/84 B - Prédécesseur

Type de produit Nom Réf. Action
Ventilateur hélicoïde pour gaine ronde DZL 50/84 B N'est plus disponible 0086.0099
  • Sur les bulletins
