Interrupteur général, interrupteur de réparation

HS 3

Numéro de référence : 0157.0736
Fabricant : MAICO
Commutateur tripolaire à cames pour ventilateurs à une seule vitesse de rotation pour ventilateurs à vitesse... plus d'informations
HS 3 IM0009803.PNG Commutateur tripolaire à cames pour ventilateurs à une seule vitesse de rotation pour ventilateurs à vitesse variable

Courbe caractéristique

Dessin coté

Caractéristiques techniques

HS 3 - Caractéristiques techniques

Article HS 3
Type de tension Courant triphasé / Courant alternatif
Tension de service 230 V / 400 V
Charge maximale 16 A
Type de protection IP 65
Mode de montage Montage apparent
Poids 0,4 kg
Largeur 82 mm
Hauteur 82 mm
Profondeur 127 mm
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799577362
Référence 0157.0736

Accessoires de

HS 3 - Accessoires de

Fait partie des accessoires généraux de

Type de produitNomRéf.Prix*(EUR)Action
Ventilateur mural encastrable hélicoïdeVentilateurs muraux encastrables EZF, DZF à gaine murale---
Tourelle d'extraction hélicoïdeTourelles d’extraction hélicoïdes EZD, DZD---
Ventilateur mural hélicoïdeDN 200---
Ventilateur mural hélicoïdeDN 450---
Ventilateur mural hélicoïdeDN 560---
Ventilateur hélicoïde pour gaine rondeEZR, DZR - DN 200---
Ventilateur hélicoïde pour gaine rondeEZR, DZR - DN 450---
Ventilateur hélicoïde pour gaine rondeDZR - DN 560---
Ventilateur mural hélicoïdeVentilateurs muraux hélicoïdes DZQ---
Ventilateur mural encastrable hélicoïdeVentilateurs muraux encastrables EZF, DZF---
Ventilateur mural hélicoïdeEZQ 25/4 E0083.0486 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 25/4 E0094.0073 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 25/4 D0083.0487 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 25/4 D0094.0072 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 25/2 B0083.0104 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 25/2 B0094.0001 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 30/6 B0083.0105 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 30/6 B0094.0002 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 30/4 B0083.0106 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 30/4 B0094.0003 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 30/2 B0083.0107 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 30/2 B0094.0004 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 35/6 B0083.0108 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 35/6 B0094.0005 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 35/4 B0083.0114 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 35/4 B0094.0007 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 40/6 B0083.0110 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 40/6 B0094.0006 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 40/4 B0083.0115 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 40/4 B0094.0009 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 50/8 B0083.0112 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 50/8 B0094.0010 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZQ 50/6 B0083.0113 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeEZS 50/6 B0094.0011 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 60/8 B0083.0064 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 60/8 B0094.0063 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 60/6 B0083.0065 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 60/6 B0094.0064 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 60/4 B0083.0134 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 60/4 B0094.0033 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 25/4 D0086.0487 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 25/2 B0086.0002 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 30/6 B0086.0003 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 30/4 B0086.0004 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 30/2 B0086.0005 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 35/6 B0086.0006 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 35/4 B0086.0007 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 40/6 B0086.0008 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 40/4 B0086.0009 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 50/8 B0086.0012 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeEZR 50/6 B0086.0013 sur demande
  • Sur les bulletins
Tourelle d'extraction hélicoïdeTourelle d'extraction hélicoïde DZD---
Ventilateur mural hélicoïdeDZQ 25/4 D0083.0490 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 25/4 D0094.0074 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 30/6 B0083.0119 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 30/6 B0094.0014 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 30/4 B0083.0120 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 30/4 B0094.0015 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 30/2 B0083.0121 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 30/2 B0094.0016 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 35/6 B0083.0122 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 35/6 B0094.0017 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 35/4 B0083.0123 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 35/4 B0094.0018 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 35/2 B0083.0060 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 35/2 B0094.0060 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 40/8 B0083.0125 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 40/8 B0094.0020 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 40/6 B0083.0126 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 40/6 B0094.0021 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 40/4 B0083.0127 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 40/4 B0094.0022 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 40/2 B0083.0061 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 40/2 B0094.0061 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 50/6 B0083.0130 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 50/6 B0094.0027 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZQ 50/4 B0083.0062 sur demande
  • Sur les bulletins
Ventilateur mural hélicoïdeDZS 50/4 B0094.0062 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZL - DN 560---
Ventilateur pour serres hélicoïdeVentilateurs pour serres hélicoïdes EZG ---
Ventilateur hélicoïde pour gaine rondeDZL - DN 560---
Ventilateur hélicoïde pour gaine rondeEZR - DN 450---
Ventilateur hélicoïde pour gaine rondeDZR 25/4 D0086.0490 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 25/2 B0086.0022 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 30/6 B0086.0023 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 30/4 B0086.0024 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 30/2 B0086.0025 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 35/6 B0086.0026 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 35/4 B0086.0027 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 35/2 B0086.0060 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 40/6 B0086.0029 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 40/4 B0086.0030 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 40/2 B0086.0061 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 50/6 B0086.0034 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 50/4 B0086.0062 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 60/6 B0086.0064 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZR 60/4 B0086.0039 sur demande
  • Sur les bulletins
Ventilateur hélicoïde pour gaine rondeDZL 30/2 BN'est plus disponible0086.0081 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

HS 3

description rapide

Commutateur tripolaire à cames pour ventilateurs à une seule vitesse de rotation pour ventilateurs à vitesse variable

Description du produit

  • Interrupteur de réparation selon VDE 0113, partie 1.
  • Boîtier blindé selon ISO.
  • Interrupteur verrouillable en position ARRÊT.
  • Avec 2 contacts auxiliaires (1 contact à ouverture, 1 contact à fermeture).
  • HS 3 : commutateur tripolaire à cames pour ventilateurs à une seule vitesse de rotation pour ventilateurs à vitesse variable.
  • HS 6 : commutateur à cames à 6 pôles pour les ventilateurs à permutation des pôles.

Sommaire

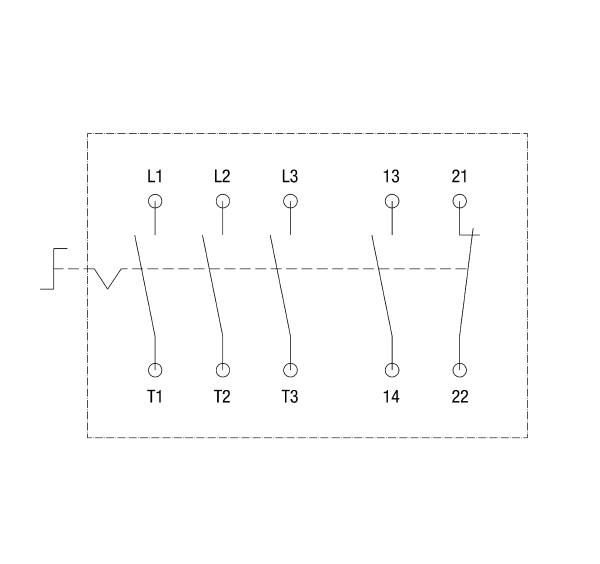

Schémas de branchement

HS 3 - Schémas de branchement
