Filtre à air

TFP 28-7

Numéro de référence : 0149.0069
Fabricant : MAICO
Filtre à air F7 pour montage en conduit, dimensions de gaines 600 mm x 300 mm
TFP 28-7 IM0009862.PNG Filtre à air F7 pour montage en conduit, dimensions de gaines 600 mm x 300 mm

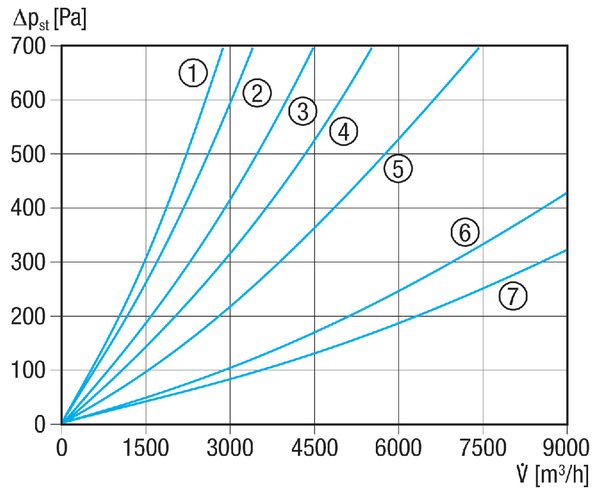

Courbe caractéristique

TFP 28-7 - Courbe caractéristique Pertes de charge TFP-7

  1. TFP 22-7
  2. TFP 25-7
  3. TFP 28-7
  4. TFP 31-7
  5. TFP 35-7
  6. TFP 50-7
  7. TFP 56-7

Dessin coté

TFP 28-7 - Dessin coté [mm]

A: 600 mm
B: 300 mm
C: 620 mm
D: 320 mm
E: 550 mm

Caractéristiques techniques

TFP 28-7 - Caractéristiques techniques

Article TFP 28-7
Lieu de montage Gaine rectangulaire
Position d'installation vertical / horizontal
Boîtier matériau Tôle d’acier, galvanisée
Poids 11,2 kg
Type de filtre Filtre à poussière et à pollen
Classe de filtre F7
Dimension de la gaine rectangulaire 600 mm x 300 mm
Largeur 640 mm
Hauteur 340 mm
Profondeur 550 mm
Température des fluides à Imax 70 °C
Unité de conditionnement 1 pièce
Gamme D
GTIN (EAN) 4012799490692
Référence 0149.0069

Accessoires / Accessoires de

TFP 28-7 - Accessoires / Accessoires de

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Filtre à air, rechange KF 28-7 0093.0865 sur demande
  • Sur les bulletins

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Contrôleur de différence de pression DW 1000 0157.0752 sur demande
  • Sur les bulletins

Fait partie des accessoires spéciaux de

Type de produit Nom Réf. Prix*(EUR) Action
Réchauffeur d'air électrique DHP 28-16 0082.0098 sur demande
  • Sur les bulletins
Réchauffeur d'air électrique DHP 28-28 0082.0095 sur demande
  • Sur les bulletins

Fait partie des accessoires généraux de

Type de produit Nom Réf. Prix*(EUR) Action
Ventilateur pour gaine rectangulaire Ventilateurs pour gaine rectangulaire EPK, DPK 600 × 300 - - -

Description du produit

Description duproduit

TFP 28-7

description rapide

Filtre à air F7 pour montage en conduit, dimensions de gaines 600 mm x 300 mm

Description du produit

  • Filtre à air pour systèmes de traitement d'air.
  • Avec brides de chaque côté pour montage dans les gaines rectangulaires de ventilation.
  • Trappe de visite amovible pour un remplacement aisé du filtre.
  • Accessoires : Filtre à air de rechange KF.. et contrôleur de différence de pression DW 1000.

Instructions de montage

  • Monter le filtre à air du côté aspiration du ventilateur.
  • Surveiller la résistance du filtre avec un contrôleur de pression différentielle DW 1000.
  • Prévoir suffisamment d'espace libre sur le côté pour ouvrir la trappe de visite lors d'un remplacement du filtre.
