Ventilateur centrifuge pour gaine ronde

ERR 10/1 N

N'est plus disponible
Numéro de référence : 0080.0865
Fabricant : MAICO
Ventilateur centrifuge pour gaine ronde, DN 100, faible consommation d'énergie, courant alternatif
Exemples d'utilisation: Aspiration mécanique, Aspiration au poste de travail, Site de fabrication, Local de stockage, Laboratoire
Fiche de données produit
ERR 10/1 N IM0009883.PNG Ventilateur centrifuge pour gaine ronde, DN 100, faible consommation d'énergie, courant alternatif

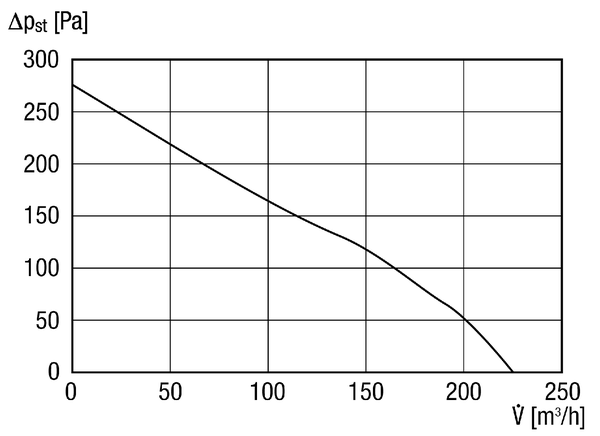

Courbe caractéristique

ERR 10/1 N - Courbe caractéristique

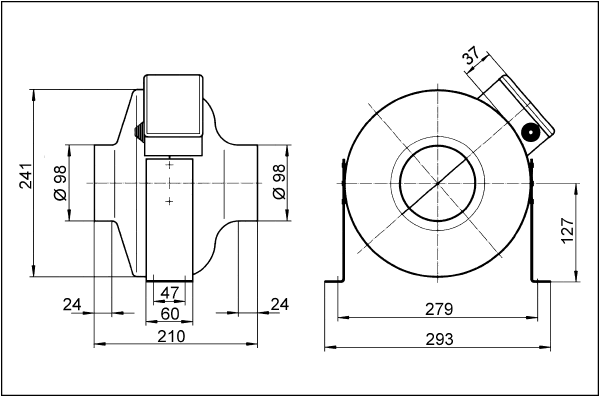

Dessin coté

ERR 10/1 N - Dessin coté [mm]

Caractéristiques techniques

ERR 10/1 N - Caractéristiques techniques

Article ERR 10/1 N
Débit d'air 225 m³/h
Vitesse de rotation 2.467 1/min
Vitesse variable
Réversibilité
Tension de service 230 V
Fréquence secteur 50 Hz / 60 Hz
Puissance nominale 30 W
IMax 0,14 A
Type de protection IP X4
Classe de température F
Position d'installation vertical / horizontal
Boîtier matériau Tôle d’acier
Couleur Revêtement par poudre, similaire RAL 7001
Poids 2,8 kg
Poids avec emballage 3,44 kg
Largeur nominale 100 mm
Largeur avec emballage 305 mm
Hauteur avec emballage 270 mm
Profondeur avec emballage 305 mm
Température des fluides à Imax -20 °C jusqu'au 60 °C
Unité de conditionnement 1 pièce
Gamme E
GTIN (EAN) 4012799808657
Référence 0080.0865



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S5 (dB(A))

39

44

48

50

46

40

30

54

LWA2= niveau sonore du boîtier en dB.

Accessoires

ERR 10/1 N - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Manchette de fixation ELR 10 0092.0109 sur demande
  • Sur les bulletins
Pied de fixation FUR 10/12/16 0036.0087 sur demande
  • Sur les bulletins

Accessoires divers

Description du produit

Description duproduit

ERR 10/1 N

description rapide

Ventilateur centrifuge pour gaine ronde, DN 100, faible consommation d'énergie, courant alternatif

Description du produit

Caractéristiques

  • Rotor radial à pales recourbées vers l'arrière.
  • Pièce de raccordement du côté air aspiré et air comprimé, pour montage direct dans des gaines d'air.
  • Pied de fixation livré comme accessoires.

Sens de refoulement

  • Les sens de refoulement et de rotation sont indiqués par des flèches sur le bornier.

Moteur

  • Moteur à condensateur à rotor extérieur.
  • Condensateur de service prêt à être branché dans le bornier.
  • À vitesse variable.
  • Protection thermique contre les surcharges en série.
  • Moteur robuste avec roulement à billes, sans entretien.
  • Type de protection IP X4 lors d'un montage dans des gaines d'air avec un conduit d'au moins 1 m du côté air aspiré et air comprimé.

Consignes de montage

  • Montage possible dans toutes les positions.
  • Utiliser des manchettes élastiques ELR pour éviter la transmission des vibrations au système à gaine ronde.

Branchement électrique

  • Bornier extérieur avec passe-fils pour le passage des câbles.

Consignes de sécurité

  • Dans le cas d'une aspiration ou d'un soufflage à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN ISO 13857. Monter à cet effet une grille de protection SGR.

Sommaire

Schémas de branchement

ERR 10/1 N - Schémas de branchement

Réchauffeur d'air électrique ERH...avec contrôleur de débit d'air LW9 et régulateur de vitesse ST

K1 - Libération chauffage (US16T)

ERR .. / 1 - Ventilateur centrifuge

LW 9 - Contrôleur de débit d'air

ETL 16 P - Régulateur électronique de température

DTL 16 P - Régulation électronique de la température

FL 30P Sonde pour gaine rectangulaire

ST.. ST....STU.., - Régulateur de vitesse

ERH - Réchauffeur d'air électrique

F1 - Limiteur de température

F2 - Limiteur de température de sécurité

N - Baisse de régime de nuit

  1. Uniquement avec DTL 16 P


Ventilateur centrifuge


Ventilateur centrifuge avec régulateur de vitesse ST, STU, STS


Ventilateur centrifuge avec transformateur à 5 plots TRE


Ventilateur pour gaine ronde avec réchauffeur d'air électrique ERH 16-2 R

S1 - Installation Marche

US16 - Interrupteur de séparation sur tous les pôles (contacteur)

ERR... - Ventilateur centrifuge pour gaine ronde

ERH...R - Réchauffeur d'air électrique : ERH16-2R

B=le cavalier int/ext doit être fermé

C=ne pas modifier le réglage du potentiomètre

D=valeur théorique Poti pour limitation MIN

E=valeur théorique Poti pour limitation MAX

F=cavalier pour limitation MAX, le cavalier doit être fermé !

G=lorsque le cavalier est fermé, limitation MIN également activée

FR30P - Ext. Régulateur de la valeur théorique (0-30°C) avec sonde pour pièce

FL30P - Ext. Sonde pour gaine rectangulaire pour limitation MIN, MAX

LW9 - Contrôleur de débit d'air (en pos. N)

Montage capteur LW9 sur le côté entrée du réchauffeur d'air

Réglage de la température théorique 0-30°C et saisie de la température ambiante avec FR30P

Limitation min/max 0-60°C dans la gaine d'air entrant avec FL60P



Ventilateur pour gaine ronde avec réchauffeurs d'air électriques DRH 16-5R et DRH 20-6R

S1 - Installation Marche

US16 - Interrupteur de séparation sur tous les pôles (contacteur)

ERR... - Ventilateur centrifuge pour gaine ronde

DRH...R - Réchauffeur d'air électrique : DRH16-2R ou DRH20-6R

B=le cavalier int/ext doit être fermé

C=ne pas modifier le réglage du potentiomètre

D=valeur théorique Poti pour limitation MIN

E=valeur théorique Poti pour limitation MAX

F=cavalier pour limitation MAX, le cavalier doit être fermé !

G=lorsque le cavalier est fermé, limitation MIN également activée

FR30P - Ext. Régulateur de la valeur théorique (0-30°C) avec sonde pour pièce

FL30P - Ext. Sonde pour gaine rectangulaire pour limitation MIN, MAX

LW9 - Contrôleur de débit d'air (en pos. N)

Montage capteur LW9 sur le côté entrée du réchauffeur d'air

Réglage de la température théorique 0-30°C et saisie de la température ambiante avec FR30P

Limitation min/max 0-60°C dans la gaine d'air entrant avec FL60P



Ventilateur pour gaine ronde avec réchauffeurs d'air électriques DRH 25-9R, DRH 31-12R, DRH 35-12R et DRH 40-12R

S1 - Installation Marche

S - Détecteur

US16 - Interrupteur de séparation sur tous les pôles (contacteur)

ERR... - Ventilateur centrifuge pour gaine ronde

DRH...R - Réchauffeur d'air électrique : DRH 25-9R, DRH 31-12R, DRH 35-12R et DRH 40-12R

B=le cavalier int/ext doit être fermé

C=ne pas modifier le réglage du potentiomètre

D=valeur théorique Poti pour limitation MIN

E=valeur théorique Poti pour limitation MAX

F=cavalier pour limitation MAX, le cavalier doit être fermé !

G=lorsque le cavalier est fermé, limitation MIN également activée

FR30P - Ext. Régulateur de la valeur théorique (0-30°C) avec sonde pour pièce

FL60P - Ext. Sonde pour gaine rectangulaire pour limitation MIN, MAX

LW9 - Contrôleur de débit d'air (en pos. N)

Montage capteur LW9 sur le côté entrée du réchauffeur d'air

Réglage de la température théorique 0-30°C et saisie de la température ambiante avec FR30P

Limitation min/max 0-60°C dans la gaine d'air entrant avec FL60P
