Aksijalni zidni ugradbeni ventilator

EN 20

Broj artikla: 0081.0307
Proizvođač: MAICO
Aksijalni zidni ugradbeni ventilator za odsis zraka, DN 200
Primjeri primjene: Ured, Poslovni prostor, Komercijalni prostor, Ugostiteljski objekti, Proizvodno postrojenje
EN 20 IM0014159.PNG Aksijalni zidni ugradbeni ventilator za odsis zraka, DN 200

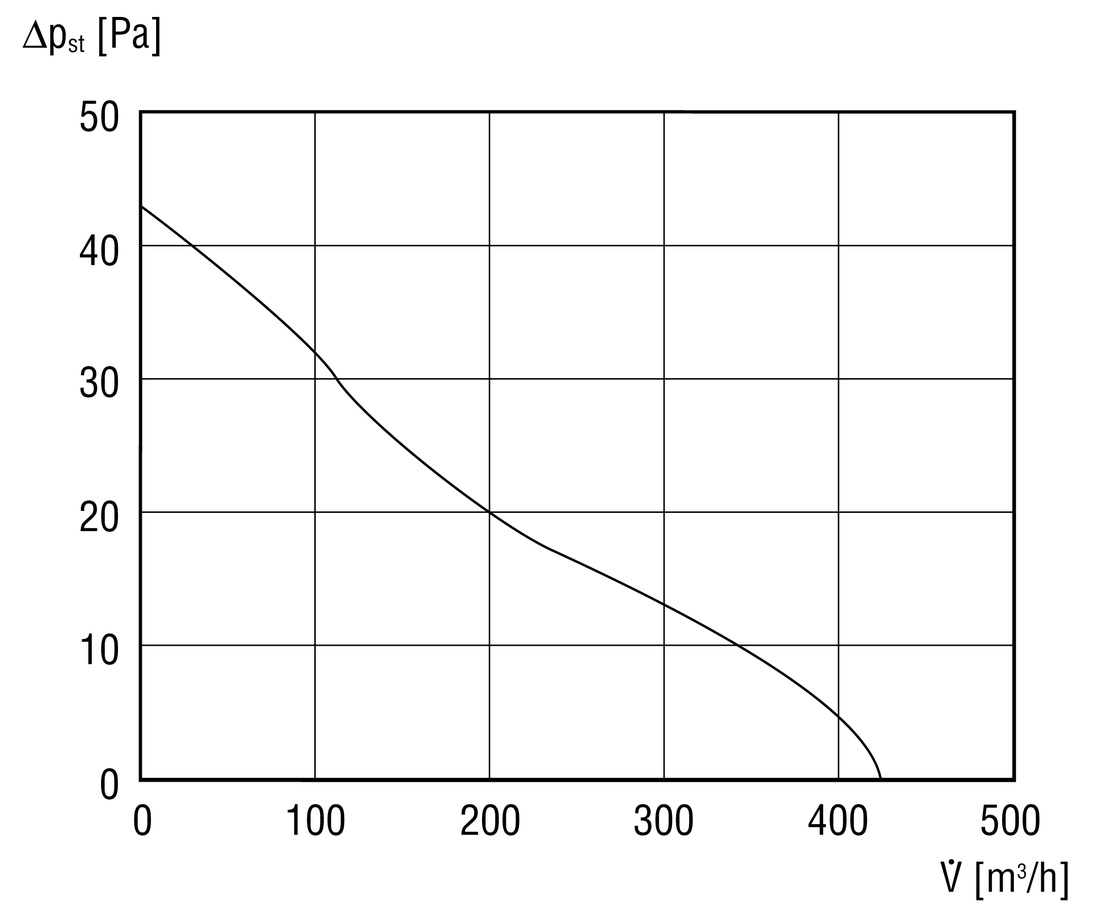

Krivulja

EN 20 - Krivulja

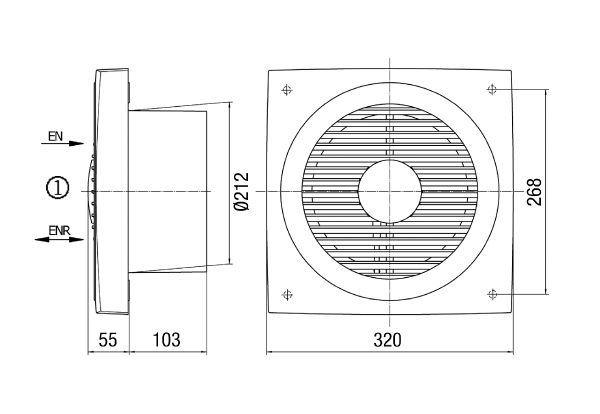

Crtež s veličinama

EN 20 - Crtež s veličinama [mm]

  1. Iznutra

Tehnički podaci

EN 20 - Tehnički podaci

Artikl EN 20
Volumen zraka 420 m³/h
Brzina 1.350 1/min
Tip propelera aksijalni
Smjer zraka Odsis zraka
S mogućnošću upravljanja brzinom
Mogućnost obrnutog načina rada
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 30 W
IMaks. 0,21 A
Vrsta zaštite IP 44
Glavni kabel 3 / 1,5 mm²
Mjesto ugradnje Zid / Strop
Vrsta ugradnje Nadžbukno
Položaj za ugradnju po želji
Materijal Plastika
Boja uobičajeno bijela, slična RAL 9016
Težina 2,5 kg
Nominalna dužina 200 mm
Širina 320 mm
Visina 320 mm
Dubina 158 mm
Temperatura struje zraka kod IMaks. 40 °C
Razina zvučnog tlaka 45 dB(A)
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799813071
Broj artikla 0081.0307



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA7, visoko (dB(A))

54

LWA7 = razina jačine zvuka kućišta i slobodnog usisa u dB

Pribor

EN 20 - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Pribor za tamne komore ZDK 25 0093.0350 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 20 0151.0330 na zahtijev
  • Na blok za zabilješke
Žaluzina, električna MK 20 0093.0906 na zahtijev
  • Na blok za zabilješke
Zidni odvojak WH 20 0059.0229 na zahtijev
  • Na blok za zabilješke
Produžna spojnica VH 20 0055.0030 na zahtijev
  • Na blok za zabilješke
Stupanjska sklopka FS 4 0016.0104 na zahtijev
  • Na blok za zabilješke
Radijska sklopka XS 1 0157.0344 na zahtijev
  • Na blok za zabilješke
Radijski prijamnik XE 1 0157.0343 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TRE 0,4-2 0157.0156 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TRE 1,6 S-2 0157.0162 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 ESS 20 0157.0749 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

EN 20

Kratka informacija

Aksijalni zidni ugradbeni ventilator za odsis zraka, DN 200

Opis proizvoda

Značajke

  • Kućište se može lako ukloniti bez alata za čišćenje.
  • Ugodno tiho.
  • Brza zamjena postojećih uređaja EN bez nečistoća zato što su 100 % kompatibilni s modelima prethodnika EN i ET.
  • Pri postojećim električnim žaluzinama s utičnim spojem: Odvojite utikač i ponovno spojite pojedinačne žile u skladu sa shemama spajanja za EN/ENR na internetu.
  • Ventilator ne zahtijeva održavanje.

Motor

  • Zaštita od pregrijavanja serijske proizvodnje.
  • Čvrsti motor.
  • Prikladno za neprekidni rad.

Električni spoj

  • Električni spoj po želji nadžbukni ili podžbukni.

Sigurnosne upute

  • Ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na propeleru u skladu s normom DIN EN ISO 13857.

Sadržaj

Priključne sheme

EN 20 - Priključne sheme

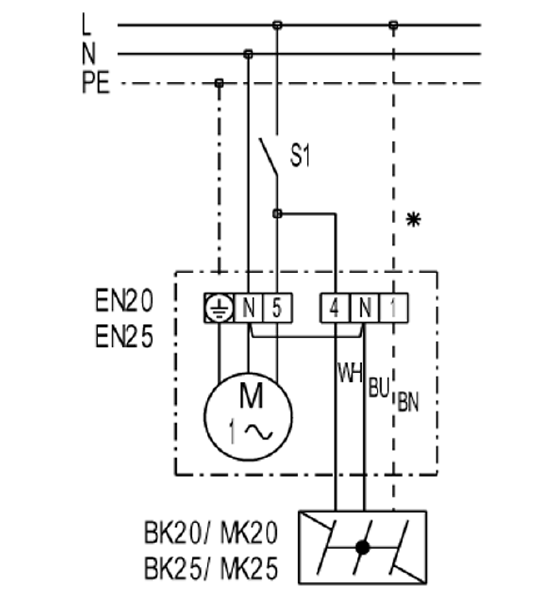

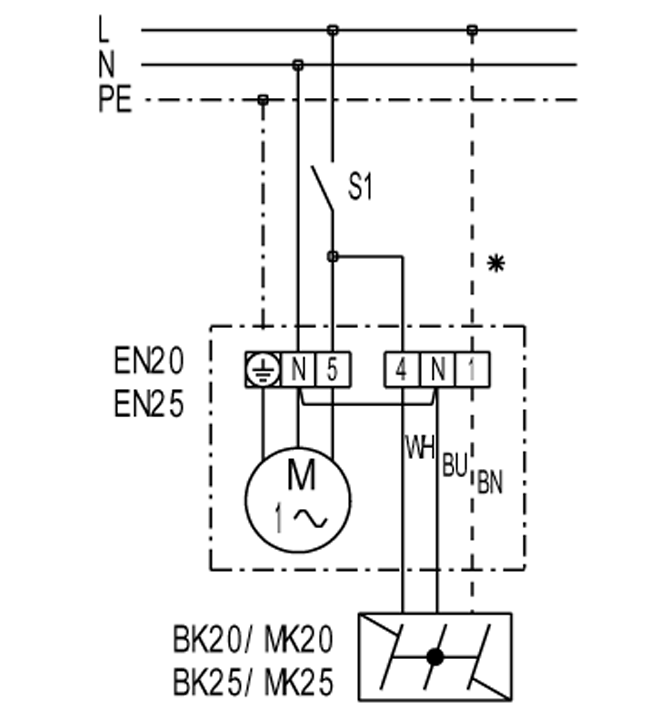

EN 20, EN 25, EN 31 s prekidačem za uklj/isklj

S1 - Uklj/isklj prekidačem

S1 - Uklj/isklj termostatom TH ...

S1 - Uklj/isklj higrostatom HY 5

S1 - Uklj/isklj regulatorom kvalitete zraka EAQ 10

* - Vod samo za žaluzinu MK...

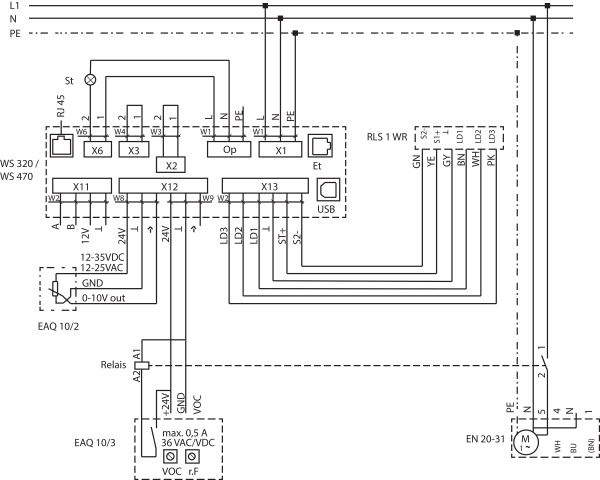

Primjer za priključivanje kontakta bez napona regulatora kvalitete zraka EAQ 10/3

Na shemi spajanja EAQ 10/3 se upotrebljava u podrumu za zabave zajedno sa zidnom ventilatorom EN.

Osigurač na mjestu ugradnje

St - Dojava smetnje

Et - Ethernet

X1 - Mreža

X2 - 12 V/2 A

X3 - 230 V/16 A

X6 - 230 V/5 A

X11 - RS485

X12 - Senzori

X13 - RLS

r.H. - Vlaga

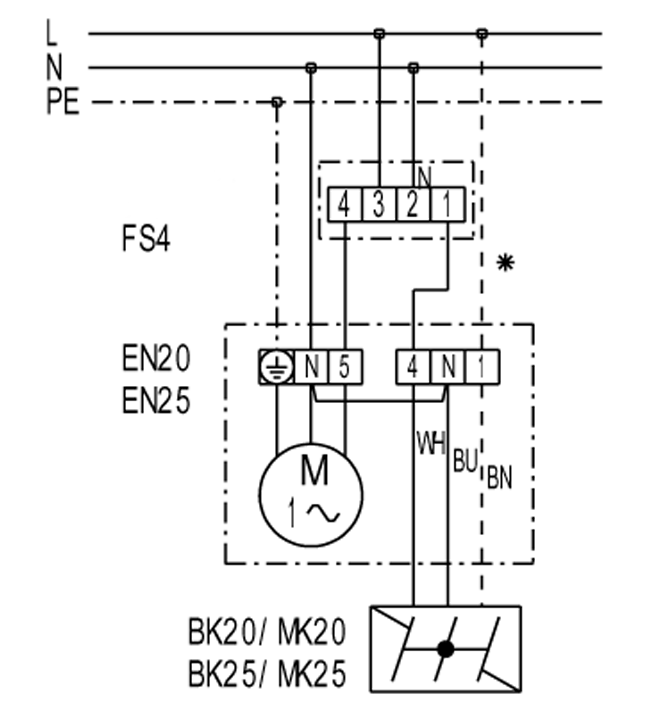

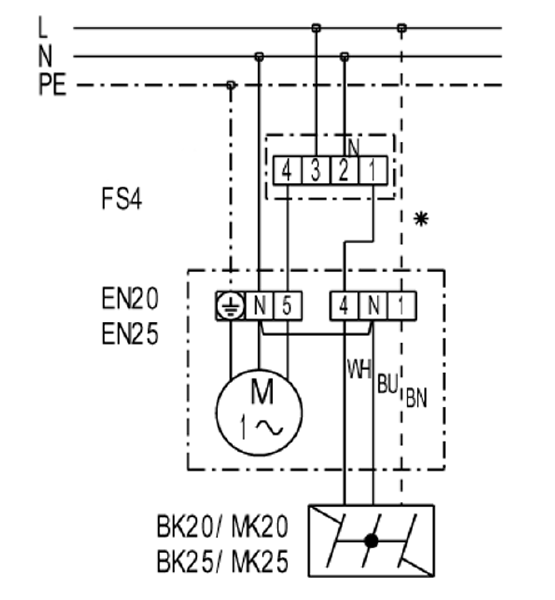

EN 20, EN 25, EN 31 sa stupanjskom sklopkom FS 4

FS 4 - Stupanjska sklopka (dvije brzine)

* - Vod samo za žaluzinu MK...

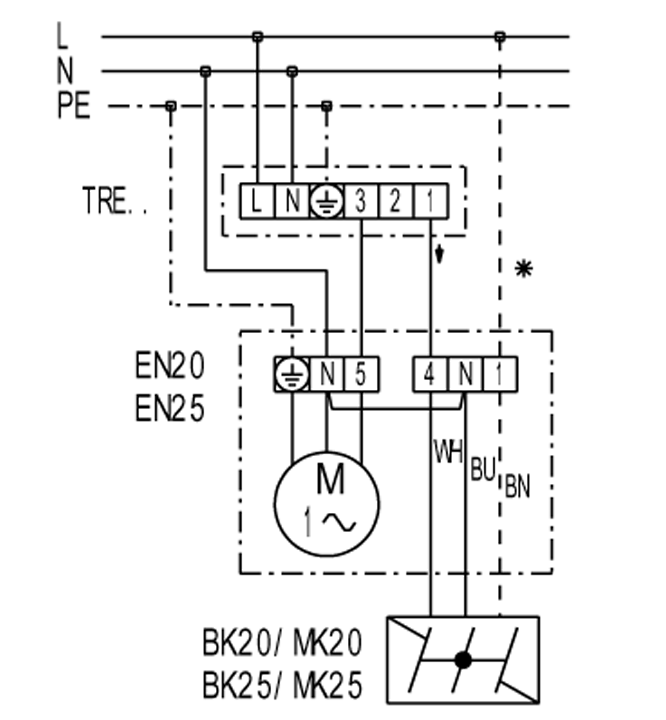

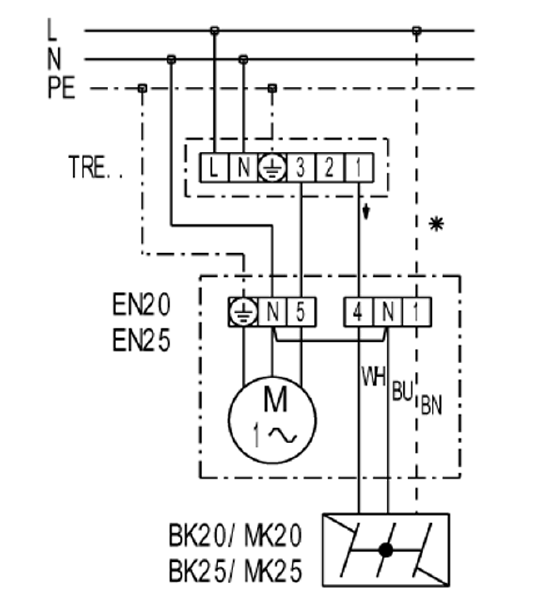

EN 20, EN 25, EN 31 s petostupanjskim transformatorom TRE

TRE - Petostupanjski transformator (uklj/isklj, pet brzina)

* - Vod samo za žaluzinu MK...

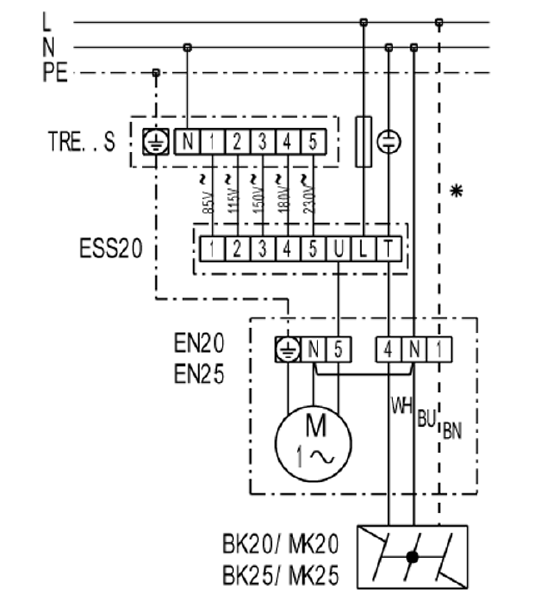

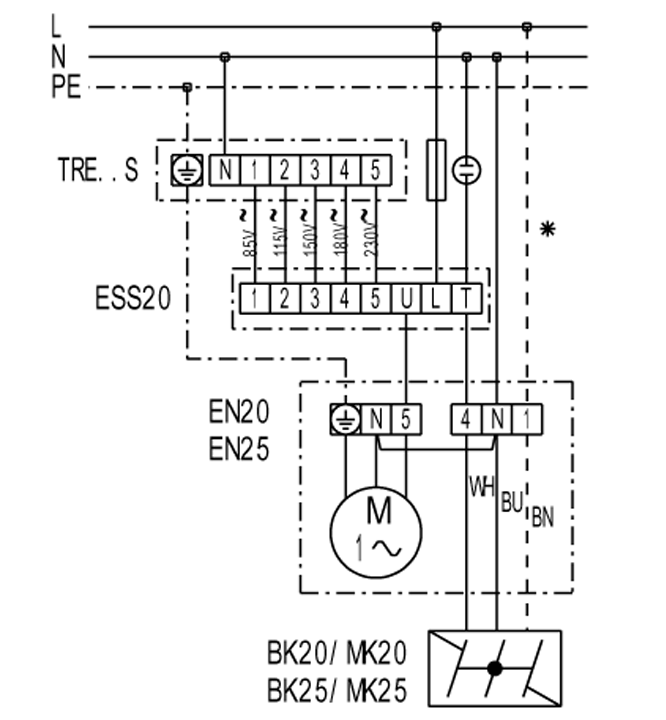

EN 20, EN 25, EN 31 s petostupanjskim transformatorom TRE...S i petostupanjskom sklopkom ESS 20

TRE...S - Petostupanjski transformator (razvodni ormarić)

ESS 20 - Petostupanjska sklopka (uklj/isklj, pet brzina)

* - Vod samo za žaluzinu MK...



Raniji model - Noviji model

EN 20 - Raniji model

Tip proizvoda Naziv Br. art. Akcija
Ugradbeni zidni ventilator EN 20 Više se ne isporučuje 0081.0301
  • Na blok za zabilješke
Ugradbeni zidni ventilator ET 20 Više se ne isporučuje 0081.0501
  • Na blok za zabilješke
