Žaluzina

AS 60

Broj artikla: 0151.0337
Proizvođač: MAICO
Samoaktivirajuća žaluzina, DN 600, s pocinčanom rešetkom
AS 60 IM0009826.PNG Samoaktivirajuća žaluzina, DN 600, s pocinčanom rešetkom
Natrag
  • Na blok za zabilješke
AS 20
AS 25
AS 30
AS 35
AS 40
AS 45
AS 50
AS 60

Krivulja

AS 60 - Krivulja Padovi tlaka

  1. AS 20
  2. AS 25
  3. AS 30
  4. AS 35
  5. AS 40
  6. AS 45
  7. AS 50
  8. AS 60

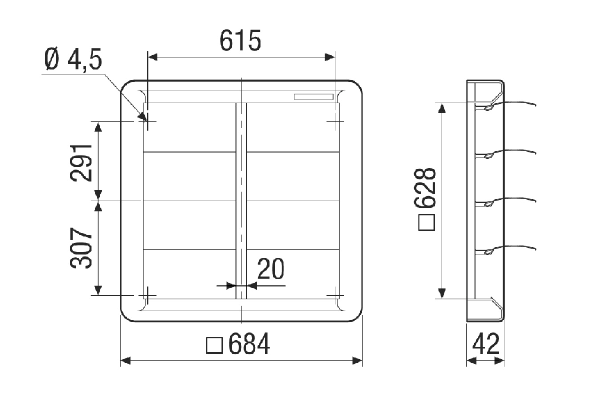

Crtež s veličinama

AS 60 - Crtež s veličinama [mm]

A: 622 mm
B: 42 mm
C: 684 mm
D: 615 mm
E: 598 mm

Tehnički podaci

AS 60 - Tehnički podaci

Artikl AS 60
Smjer zraka Odsis zraka
Ugradnja izvana
Mjesto ugradnje Zid
Položaj za ugradnju okomito / vodoravno
Materijal Plastika, otporna na kišu i ultraljubičasto zračenje
Boja uobičajeno bijela, slična RAL 9016
Boja lamela srebrnosiva
Težina 2,6 kg
Vrsta žaluzine samootvarajući/samozatvarajući
Nominalna dužina 600 mm
Širina 622 mm
Visina 622 mm
Dubina 42 mm
Temperatura okoline 60 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799513377
Broj artikla 0151.0337

Opis proizvoda

Opisproizvoda

AS 60

Kratka informacija

Samoaktivirajuća žaluzina, DN 600, s pocinčanom rešetkom

Opis proizvoda

  • Žaluzine za odsis zraka.
  • S pocinčanom zaštitnom rešetkom.
  • Od nominalne veličine 35 sa srednjim potpornjem za povećanje stabilnosti žaluzine.
  • Preporučeni pribor: Spojni okvir ZVR za pričvršćivanje žaluzina AS i RS na ventilator umjesto na zid.

Upute za ugradnju

  • Pri montaži u eksplozivnoj atmosferi provjerite da žaluzina ima kontakt.
  • Ako ona ima kontakt, povucite fino ispleteni žičani kavez oko žaluzine.
  • Sigurno uzemljite žičani kavez da spriječite stvaranje iskri.

Sadržaj

Priključne sheme

AS 60 - Priključne sheme

Raniji model - Noviji model
