Automatski štitnik od povratnog toka

AVM 25

Broj artikla: 0093.0007
Proizvođač: MAICO
Automatska cijevna žaluzina, DN 250
AVM 25 IM0013880.PNG Automatska cijevna žaluzina, DN 250

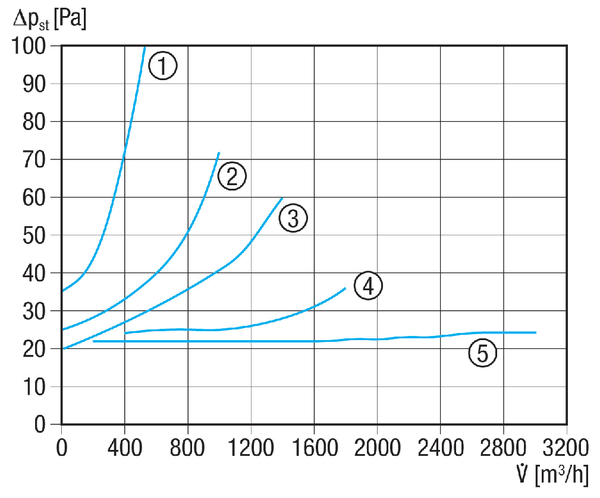

Krivulja

AVM 25 - Krivulja Padovi tlaka

  1. AVM 10
  2. AVM 12
  3. AVM 15
  4. AVM 16
  5. AVM 20, AVM 25, AVM 31, AVM 35, AVM 40

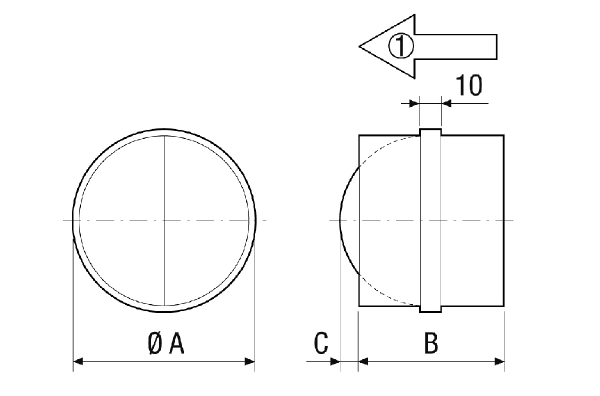

Crtež s veličinama

AVM 25 - Crtež s veličinama [mm]

  1. Smjer strujanja zraka
A: 250 mm
B: 128 mm
C: 61 mm

Tehnički podaci

AVM 25 - Tehnički podaci

Artikl AVM 25
Smjer zraka Usis ili odsis zraka
Položaj za ugradnju okomito / vodoravno
Materijal Čelični lim, pocinčani
Težina 1,1 kg
Vrsta žaluzine samootvarajući/samozatvarajući
Nominalna dužina 250 mm
Širina 248 mm
Visina 248 mm
Dubina 128 mm
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799930075
Broj artikla 0093.0007

Pribor za

AVM 25 - Pribor za

je poseban pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Zvučno izolirana ventilacijska kutija ESR 25 S Više se ne isporučuje 0080.0230 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Radijalni cijevni ventilator ERR 25/1 0080.0277 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 25-2 EC 0080.0713 na zahtijev
  • Na blok za zabilješke
Kompaktna kutija ECR 25 EC Novost 0080.0577 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator EDR 25 0080.0656 na zahtijev
  • Na blok za zabilješke
Radijalni krovni ventilator EHD 25 0087.0305 na zahtijev
  • Na blok za zabilješke
Poluradijalni cijevni ventilator ERM 25 Više se ne isporučuje 0080.0205 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 25/1 Više se ne isporučuje 0080.0284 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 25-2 Više se ne isporučuje 0080.0613 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 25-2 Više se ne isporučuje 0080.0059 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 25-2 S Više se ne isporučuje 0080.0620 na zahtijev
  • Na blok za zabilješke
Kompaktna kutija ECR 25 Više se ne isporučuje 0080.0563 na zahtijev
  • Na blok za zabilješke
Kompaktna kutija ECR 25 EC Više se ne isporučuje 0080.0082 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana kutija za odsisni zrak ECR-A 25/31 Više se ne isporučuje 0080.0568 na zahtijev
  • Na blok za zabilješke
ESR 25 EC Više se ne isporučuje 0080.0087 na zahtijev
  • Na blok za zabilješke
Quickbox ESQ 25/4 Više se ne isporučuje 0080.0027 na zahtijev
  • Na blok za zabilješke
Quickbox DSQ 25/4 Više se ne isporučuje 0080.0032 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

AVM 25

Kratka informacija

Automatska cijevna žaluzina, DN 250

Opis proizvoda

  • Moguća vodoravna i okomita ugradnja. Smjer strujanja pri okomitoj ugradnji odozdo prema gore.
  • S dvije nasuprotne polovice žaluzine od aluminija.
  • S kružnom brtvom.
  • Štitnici povratnog toka otvaraju se strujom zraka i zatvaraju opružnom silom.

Sadržaj

Priključne sheme

AVM 25 - Priključne sheme

Raniji model - Noviji model
