Aksijalni zidni ventilator
DZS 30/64 B
Više se ne isporučujeProizvođač: MAICO
Aksijalni zidni ventilator s čeličnim zidnim prstenom, DN 300, trofazna struja, sklopka za promjenu pola
Primjeri primjene: Proizvodno postrojenje, Radionica, Garaža, Građevinski kontejner, Skladišna prostorija

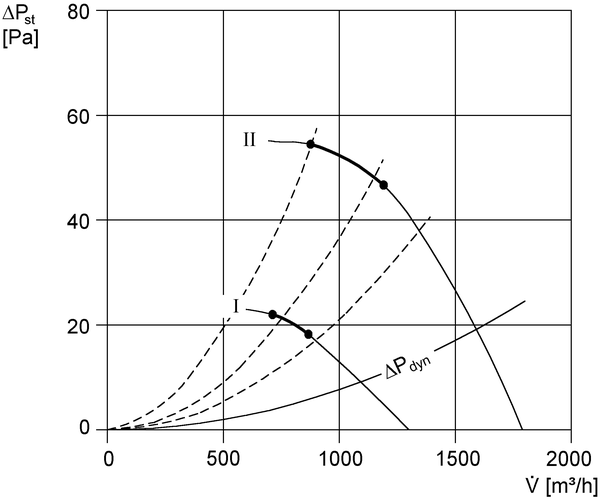

Krivulja

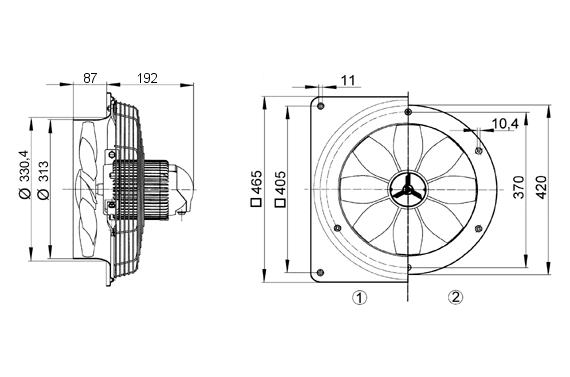

Crtež s veličinama
DZS 30/64 B - Crtež s veličinama [mm]
- Čelična zidna ploča = model EZQ/DZQ
- Čelični zidni prsten = model EZS/DZS
Tehnički podaci
DZS 30/64 B - Tehnički podaci
Pribor
DZS 30/64 B - Pribor
Opći pribor
Opis proizvoda
Opisproizvoda
DZS 30/64 B
Kratka informacija
Aksijalni zidni ventilator s čeličnim zidnim prstenom, DN 300, trofazna struja, sklopka za promjenu polaOpis proizvoda
Značajke
- Zaštitna rešetka na strani usisa, žuta kromirana, zaštita od slučajnog dodira u skladu s normom DIN EN ISO 13857.
- Rotori s 8 listova od poliamida ojačanog staklenim vlaknima. Dinamički poravnato na dvije razine, u skladu s razinom kvalitete 6.3, DIN ISO 1940, Dio 1.
- Moguća ugradnja u svakom položaju.
Smjer strujanja zraka
- Sljedeća slika prikazuje smjer strujanja zraka:
- Smjer strujanja zraka A: Usisava se preko motora, standardno.
- Smjer strujanja zraka B: Odsisava se preko motora, na upit.
- Smjer vrtnje
- Obrnuti način rada: Volumen zraka smanjuje se za oko 35 % pri neodgovarajućem smjeru strujanja zraka.
Motor
- Asinkroni motor.
- S mogućnošću upravljanja brzinom. Iznimka: Tip DZQ 40/2 B i DZS 40/2 B.
- S obrnutim načinom rada. Iznimka: Ventilatori s motorom podijeljenih polova (...-E).
- Nije prikladno za transport zraka zasićenog vodenom parom.
Motor na trofaznu struju
- Linije tipa DZQ i DZS.
- Nazivni napon 400 V, 50 Hz.
- Vrsta zaštite IP 55. Iznimka DZQ/DZS... D IP 54.
- Zaštita od pregrijavanja serijske proizvodnje. Iznimka: Kod DZQ/DZS 25/4 D i aksijalnih zidnih ventilatora sa sklopkom za promjenu pola raspoloživo na upit.
- Spojevi su bez napona na stezaljkama i moraju se priključiti na zaštitnu sklopku motora, npr. MV 25 ili na regulacijski krug zaštite.
- Ventilatori sa sklopkom za promjenu pola: Zaštita od preopterećenja sa zaštitnom sklopkom motora koja se mora osigurati na mjestu ugradnje.
- Motori sa sklopkom za promjenu pola s omjerima brzine 8/4 ili 4/2 postavljaju se prema Dahlanderovom načelu.
Električni spoj
- Na steznoj letvici u priključnom poklopcu motora.
Sigurnosne upute
- Ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na propeleru u skladu s normom DIN EN ISO 13857.
Posebni modeli
- Na upit i uz dodatnu naknadu možemo isporučiti sljedeće posebne modele:
- Posebni naponi i frekvencije.
- Jednofazni motori s toplinskim kontaktima ili PTC termorezistorima, vođeni bez napona na stezaljkama.
- Otvori za odvod kondenzata.
- Ventilatori s povećanom zaštitom od hrđanja.
- Rotori od aluminija.
- Informacije o radu pri povremenim temperaturama nižima od -20 °C možete dobiti na upit.
- Pri radu s pretvaračima frekvencije svakako je potrebno zatražiti savjet u tvornici.
- Provedivost se mora provjeriti ovisno o slučaju.

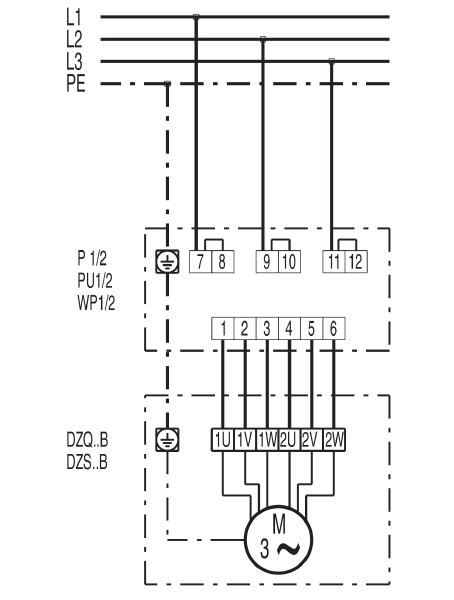

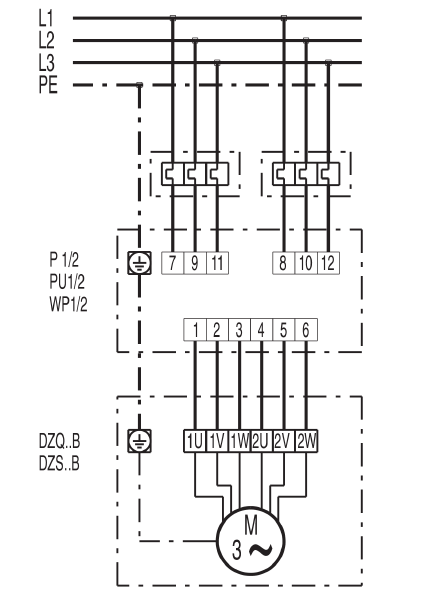

Priključne sheme
DZS 30/64 B - Priključne sheme
Preuzimanja
DZS 30/64 B - Preuzimanja
