Krovna ploča

DP 125 TB

Broj artikla: 0092.0378
Proizvođač: MAICO

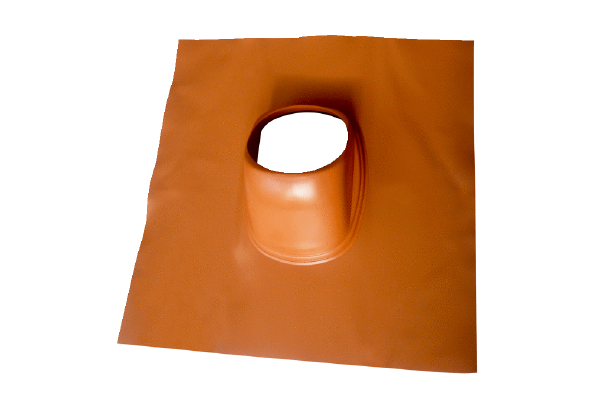

Krovna ploča za DF 125, s univerzalnom olovnom prirubnicom, boja: Terakota, priključak DN 125
DP 125 TB IM0009922.PNG Krovna ploča za DF 125, s univerzalnom olovnom prirubnicom, boja: Terakota, priključak DN 125

Krivulja

Crtež s veličinama

DP 125 TB - Crtež s veličinama [mm]

  • DP 125 TB IM0008851.PNG Krovna ploča za DF 125, s univerzalnom olovnom prirubnicom, boja: Terakota, priključak DN 125

DF 125 s DP 125 TF/SF/TB/SB

Za kosi krov

Tehnički podaci

DP 125 TB - Tehnički podaci

Artikl DP 125 TB
Smjer zraka Usis i odsis zraka
Materijal Olovo
Boja Terakota/olovo
Težina 2,7 kg
Nominalna dužina 125 mm
Širina 520 mm
Visina 210 mm
Dubina 350 mm
Jedinica za pakiranje 1 kom
Asortiman B
GTIN (EAN) 4012799923787
Broj artikla 0092.0378

Pribor / Pribor za

DP 125 TB - Pribor / Pribor za

Poseban pribor

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Krovni izlazDF 125 T0092.0373 na zahtijev
  • Na blok za zabilješke
Pričvrsna obujmicaBS 1250092.0359 na zahtijev
  • Na blok za zabilješke
Rešetka za zaštitu od kišniceRG 1250151.0280 na zahtijev
  • Na blok za zabilješke

je poseban pribor za

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Krovni izlazDF 125 T0092.0373 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Sustav zraka u prostoriji aeronomWS 170---
Središnji ventilacijski uređajWS 160 Flat---
Središnji ventilacijski uređajWS 170/WS 170 ET---
Središnji ventilacijski uređajWS 170 air@home---
Središnji ventilacijski uređajWS 300 Flat---
Mali sobni ventilatorMali sobni ventilatori---
Mali sobni ventilatorMali sobni ventilatori ECA 100---
Element ventilatoraElementi ventilatora ER 60 / ER 100---
Podžbukno kućištePodžbukno kućište ER-UP/G, -UPD, -UPB---
Nadžbukni ventilatorNadžbukni ventilator ER-AP---
Nadžbukni ventilator s protupožarnom zaštitomNadžbukni ventilator, protupožarna zaštita ER-APB---
Element ventilatoraER 60/100---
Središnji uređaj za odsisni zrakZEG2 EC---
Središnji uređaj za odsisni zrakZEG EC---
Sustav za odsisni zrakZEG 2000---
Središnji uređaj za odsisni zrakZEG 2000 P---
Element ventilatoraElement ventilatora---
Element ventilatoraElementi ventilatora ER 60 E/ ER 100 E---
Podžbukno kućištePodžbukno kućište ER-UP/GH---
Mali sobni ventilatorECA 100 ipro RC0084.0210 na zahtijev
  • Na blok za zabilješke
Mali sobni ventilatorECA 100 ipro RCH0084.0211 na zahtijev
  • Na blok za zabilješke
Mali sobni ventilatorECA 150 ipro RC0084.0087 na zahtijev
  • Na blok za zabilješke
Mali sobni ventilatorECA 150 ipro RCH0084.0088 na zahtijev
  • Na blok za zabilješke
Mali sobni ventilatorECA 150 ipro KRC0084.0093 na zahtijev
  • Na blok za zabilješke
Mali sobni ventilatorECA 150 ipro KRCH0084.0094 na zahtijev
  • Na blok za zabilješke
Element ventilatoraER 100 RC0084.0129 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređajWS 150 RObustavljeni proizvod0095.0057 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređajWS 150 LObustavljeni proizvod0095.0058 na zahtijev
  • Na blok za zabilješke
Sustav zraka u prostoriji aeronomWS 600Više se ne isporučuje0095.0056 na zahtijev
  • Na blok za zabilješke
Sustav zraka u prostoriji aeronomWRG 300 DCViše se ne isporučuje0082.0048 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređajWRG 180 ECViše se ne isporučuje0082.0059 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DP 125 TB

Kratka informacija

Krovna ploča za DF 125, s univerzalnom olovnom prirubnicom, boja: Terakota, priključak DN 125

Opis proizvoda

  • Za vođenje usisnog ili odsisnog zraka iz ventilatora ili sustava za odsis zraka.
  • DP ... A: Prikladno za ravne krovove.
  • DP ... TB, DP ... SB, BS ..., RG ..., DF ...: Prikladno za kose krovove od 25° do 45°.
  • Materijal: Krovni izlaz DF ... od polipropilena. Krovne ploče za kose krovove od polipropilena, iznimka DP 125 TB od olova. Krovne ploče za ravne krovove od aluminija.
  • Nema statičkog pada tlaka.
  • S odvodom kondenzata
  • Smanjenja se trebaju pripremiti na mjestu ugradnje.
  • Uporaba krovne ploče DP je potrebna.
  • Preporučuje se uporaba pričvrsne obujmice tipa BS za montažu otpornu na vjetar na krov.
  • Za izvedbu ravnog krova:
    • Za topao krov naručite dvije krovne ploče DP ... A.
    • Za hladan krov naručite samo jednu krovnu ploču DP ... A.
