Aksijalni cijevni ventilator

DZR 60/86 B

Više se ne isporučuje
Broj artikla: 0086.0069
Proizvođač: MAICO
Aksijalni cijevni ventilator, DN 600, trofazna struja, sklopka za promjenu pola
Primjeri primjene: Odsisavanje strojeva, Prostorija za izlaganje, Ured nadzornog inženjera, Radionica, Tvornička postrojenja
Podatkovni list proizvoda
DZR 60/86 B IM0009987.PNG Aksijalni cijevni ventilator, DN 600, trofazna struja, sklopka za promjenu pola

Krivulja

DZR 60/86 B - Krivulja

Crtež s veličinama

DZR 60/86 B - Crtež s veličinama [mm]

Broj otvora prirubnice: 16

Tehnički podaci

DZR 60/86 B - Tehnički podaci

Artikl DZR 60/86 B
Volumen zraka 7.900 m³/h / 10.500 m³/h
Brzina 725 1/min / 965 1/min
S mogućnošću upravljanja brzinom
Mogućnost obrnutog načina rada
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 310 W / 600 W
INomin. 0,65 A / 1,2 A
IMaks. 0,9 A / 1,5 A
Vrsta zaštite IP 55
Toplinska klasa F
Moguća promjena pola
Broj polova pri velikoj brzini 6
Broj polova pri maloj brzini 8
Položaj za ugradnju vodoravno / okomito
Materijal Čelični lim, pocinčani
Težina 34,6 kg
Nominalna dužina 600 mm
Širina s pakovanjem 795 mm
Visina s pakovanjem 425 mm
Dubina s pakovanjem 795 mm
Temperatura struje zraka kod IMaks. 60 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799860693
Broj artikla 0086.0069



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, visoko (dB(A))

41

55

55

64

62

61

52

39

68

LWA2, nisko (dB(A))

37

52

50

57

54

52

42

31

61

LWA5, visoko (dB(A))

58

67

74

81

82

80

80

77

87

LWA5, nisko (dB(A))

50

59

67

72

74

73

74

72

80

LWA8, visoko (dB(A))

39

65

65

75

74

70

64

52

79

LWA8, nisko (dB(A))

37

58

63

67

64

62

54

41

71

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA8 = razina jačine zvuka kućišta i slobodnog odsisa u dB

Pribor

DZR 60/86 B - Pribor

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 60 0151.0337 na zahtijev
  • Na blok za zabilješke
Žaluzina, ručna RS 60 0151.0345 na zahtijev
  • Na blok za zabilješke
Servomotor MS 2 0093.0403 na zahtijev
  • Na blok za zabilješke
Servomotor MS 8 0157.0760 na zahtijev
  • Na blok za zabilješke
Servomotor MS 8 P 0157.0761 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka, metal SG 60 0150.0122 na zahtijev
  • Na blok za zabilješke
Fleksibilna spojnica ELA 60 0092.0273 na zahtijev
  • Na blok za zabilješke
Fleksibilna obujmica EL 60 0092.0093 na zahtijev
  • Na blok za zabilješke
Protupostolje GS 60 0055.0175 na zahtijev
  • Na blok za zabilješke
Usisna mlaznica AD 60 0180.0627 na zahtijev
  • Na blok za zabilješke
Postolje za montažu FU 60 0036.0077 na zahtijev
  • Na blok za zabilješke
Prigušivač vibracija GP 20 0092.0152 na zahtijev
  • Na blok za zabilješke
Glavna, servisna sklopka HS 6 0157.0737 na zahtijev
  • Na blok za zabilješke
Okretna sklopka DS 10 0157.0410 na zahtijev
  • Na blok za zabilješke
Sklopka za promjenu pola P 2 0157.0106 na zahtijev
  • Na blok za zabilješke
Reverzibilna sklopka, sklopka za promjenu pola WP 2 0157.0108 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Termostat THR 10 Obustavljeni proizvod 0157.0774 na zahtijev
  • Na blok za zabilješke
Termostat TH 10 0157.0764 na zahtijev
  • Na blok za zabilješke
Termostat TH 16 0157.0748 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Regulator kvalitete zraka EAQ 10/1 Obustavljeni proizvod 0157.0777 na zahtijev
  • Na blok za zabilješke
Materijal za pričvršćivanje i brtvljenje BD 60 Više se ne isporučuje 0092.0139 na zahtijev
  • Na blok za zabilješke
Protuprirubnica GF 60 Više se ne isporučuje 0056.0009 na zahtijev
  • Na blok za zabilješke
Žaluzina, uređaj za povlačenje VD 60 Više se ne isporučuje 0093.0108 na zahtijev
  • Na blok za zabilješke
Žaluzina, servomotor VE 60 Više se ne isporučuje 0093.0290 na zahtijev
  • Na blok za zabilješke
Higrostat HY 5 Više se ne isporučuje 0157.0123 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 AP Više se ne isporučuje 0157.0358 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 UP Više se ne isporučuje 0157.0357 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DZR 60/86 B

Kratka informacija

Aksijalni cijevni ventilator, DN 600, trofazna struja, sklopka za promjenu pola

Opis proizvoda

Kratki opis

  • Cijevni odvojak od pocinčanog čeličnog lima, obostrano s prirubnicom.
  • Rotori s 8 listova od poliamida ojačanog staklenim vlaknima.
  • Otvori prirubnice u skladu s DIN EN 12220:1998.
  • DZR 56/6 B i DZR 56/4 B: Otvori prirubnice u skladu s DIN EN 12220: 1998.
  • Za izbjegavanje prijenosa vibracija na cijevni sustav: Upotrijebite elastične fleksibilne spojnice, nožice i prigušivače vibracija.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Ventilatori ispunjavaju zahtjeve evropske uredbe o ekološkom dizajnu (EZ) br. 327/2011 direktive 2009/125/EZ.
  • Rad bez vibracija uslijed dinamično balansiranog rotora i motora (osovina-rotor), u skladu sa stupnjem kvalitete 6.3, DIN ISO 1940, dio 1.
  • Visoka učinkovitost na strani ventilacije, mala buka pri radu.
  • Duži vijek trajanja zahvaljujući materijalima visoke kvalitete kao što su tihi kuglični ležajevi.
  • Ventilatori ne zahtijevaju održavanje.
  • Moguć je reverzibilni rad ventilatora.
  • Specijalni naponi na zahtjev kupca se kao posebni modeli mogu isporučiti na upit i uz doplatu.
  • Moguća ugradnja u svakom položaju.

Smjer strujanja zraka

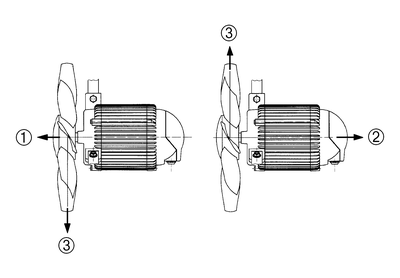

  • Sljedeća slika prikazuje smjer strujanja zraka.
  1. Smjer strujanja zraka A: Usisava se preko motora, standardno
  2. Smjer strujanja zraka B: Odsisava se preko motora, raspoloživo na upit
  3. Smjer vrtnje
  4. Obrnuti način rada: Volumen zraka smanjuje se za oko 35 % pri neodgovarajućem smjeru strujanja zraka.

Motor

  • Asinkroni motor, mogućnost upravljanja brzinom. Iznimka: Tip DZR 40/2 B.
  • Nije prikladno za transport zraka zasićenog vodenom parom.
  • Obrnuti način rada: Volumen zraka smanjuje se za oko 35 % pri neodgovarajućem smjeru strujanja zraka.

Motor na trofaznu struju

  • Asinkroni motor.
  • Nije prikladno za transport zraka zasićenog vodenom parom.
  • Nazivni napon 400 V, 50 Hz.
  • Visoka vrsta zaštite IP 55. Iznimka EZR/DZR ... D IP 54.
  • S mogućnošću upravljanja brojem okretaja. Iznimka kod tipa DZR 40/2 B.
  • Uređaji se mogu postupno uključivati s opcionalnim 5-stupanjskim transformatorom.
  • S obrnutim načinom rada.
  • Obrnuti način rada: Volumen zraka smanjuje se za oko 35 % pri neodgovarajućem smjeru strujanja zraka.
  • Zaštita od pregrijavanja serijske proizvodnje. Iznimka kod tipa DZR 25/4 D i aksijalnih cijevnih ventilatora sa sklopkom za promjenu pola raspoloživa na upit.
  • Spojevi su bez napona na stezaljkama i moraju se priključiti na zaštitnu sklopku motora, npr. MV 25 ili na regulacijski krug zaštite.
  • Ventilatori sa sklopkom za promjenu pola: Zaštita od preopterećenja sa zaštitnom sklopkom motora koja se mora osigurati na mjestu ugradnje.

Električni priključak

  • Vanjska priključna kutija s kabelskim tuljcima.

Sigurnosne upute

  • Ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na propeleru u skladu s DIN EN ISO 13857 npr. sa Maico zaštitnom rešetkom SG.

Posebni modeli

  • Na upit i uz dodatnu naknadu možemo isporučiti sljedeće posebne modele:
    • Posebni naponi i frekvencije.
    • PTC termorezistor, bez napona vodi se na stezaljkama.
    • Otvori za odvod kondenzata.
    • Ventilatori s povećanom zaštitom od hrđanja.
    • Rotori od aluminija.
  • Informacije o radu pri povremenim temperaturama nižima od -20 °C možete dobiti na upit.
  • Pri radu s pretvaračima frekvencije svakako je potrebno zatražiti savjet u tvornici.
  • Provedivost se mora provjeriti ovisno o slučaju.
