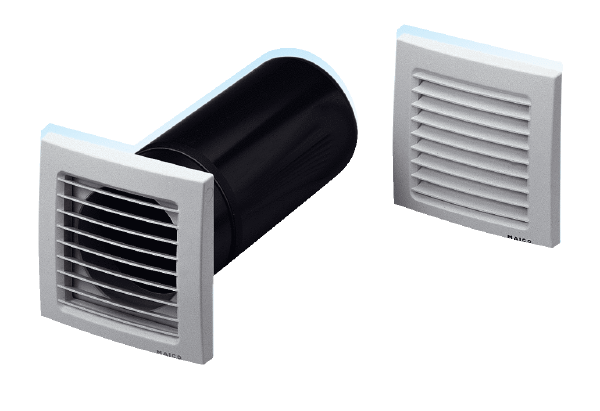

Element za usisni zrak, neregulirani

ZE 10-1

Više se ne isporučuje
Broj artikla: 0152.0001
Proizvođač: MAICO
Element za usisni zrak, s dvije rešetke SG 100

Krivulja

Crtež s veličinama

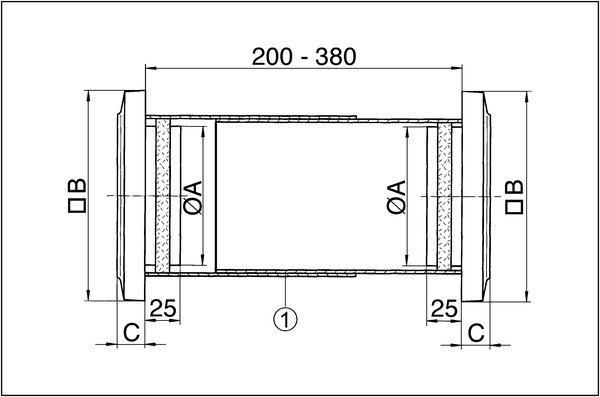

ZE 10-1 - Crtež s veličinama [mm]

  1. Zidni odvojak
A: 99 mm
B: 150 mm
C: 20 mm

Tehnički podaci

ZE 10-1 - Tehnički podaci

Artikl ZE 10-1
Mjesto ugradnje Zid
Materijal Plastika
Boja čisto bijela, slična RAL 9010
Težina 0,87
Jedinica za pakiranje 1 kom
Asortiman D
GTIN (EAN) 4012799520016
Broj artikla 0152.0001

ZE 10-1 -

Opis proizvoda

Opisproizvoda

ZE 10-1

Kratka informacija

Element za usisni zrak, s dvije rešetke SG 100

Opis proizvoda

  • Jedinica za pakiranje: Unutrašnja rešetka, zidni odvojak (izvlačiv do 380 mm), vanjska rešetka s rešetkom za muhe.
  • ZE 10-1: Moguća kombinacija s cijevnim ventilatorom ECA 11 E.
  • ZE 15-1: Moguća kombinacija s cijevnim ventilatorom ECA 15/2 E ili ECA 15/4 E.

Upute za ugradnju

  • Preporučeno projektiranje:
  • 1 ZE 8-IZ pro 20 m2 stambene površine.
  • 1 ZE 10-IZ pro 30 m2 stambene površine.

Sadržaj

Priključne sheme

ZE 10-1 - Priključne sheme

Raniji model - Noviji model

ZE 10-1 - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Ulaz za vanjski zrak ALD 10 0152.0054
