Aksijalni cijevni ventilator

DZR 30/2 B

Broj artikla: 0086.0025
Proizvođač: MAICO
Aksijalni cijevni ventilator, DN 300, trofazna struja
Primjeri primjene: Odsisavanje strojeva, Prostorija za izlaganje, Ured nadzornog inženjera, Radionica, Tvornička postrojenja
Podatkovni list proizvoda
DZR 30/2 B IM0009987.PNG Aksijalni cijevni ventilator, DN 300, trofazna struja

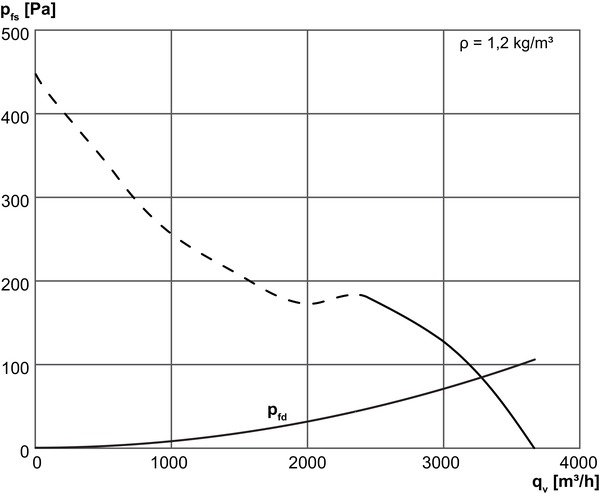

Krivulja

DZR 30/2 B - Krivulja

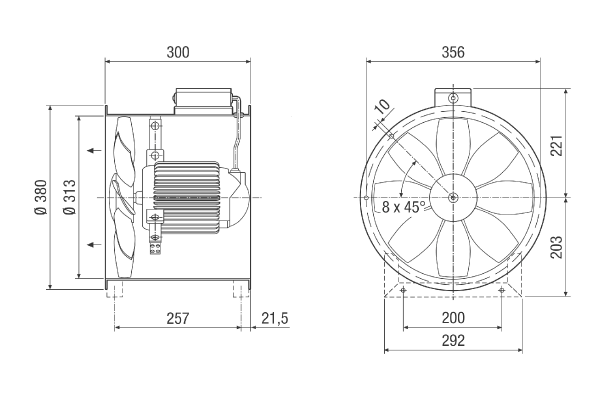

Crtež s veličinama

DZR 30/2 B - Crtež s veličinama [mm]

Broj otvora prirubnice: 8

Tehnički podaci

DZR 30/2 B - Tehnički podaci

Artikl DZR 30/2 B
Volumen zraka 3.670 m³/h
Volumen zrakaNomin. 2.650 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 168 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 2.865 1/min / u opt. Stupanj djelovanja
Tip propelera aksijalni
S mogućnošću upravljanja brzinom
Mogućnost obrnutog načina rada
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 360 W / u opt. Stupanj djelovanja
INomin. 0,8 A / u opt. Stupanj djelovanja
IMaks. 1 A
Vrsta zaštite IP 55
Toplinska klasa B
Moguća promjena pola
Glavni kabel 7 x 1,5 mm²
Položaj za ugradnju vodoravno / okomito
Materijal Čelični lim, pocinčani
Boja srebrna
Težina 11,77 kg
Težina s pakovanjem 12,65 kg
Nominalna dužina 300 mm
Širina 380 mm
Visina 424 mm
Dubina 300 mm
Širina s pakovanjem 420 mm
Visina s pakovanjem 435 mm
Dubina s pakovanjem 330 mm
Temperatura struje zraka kod nazivne struje 60 °C
Temperatura struje zraka kod IMaks. -20 °C do 60 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799860259
Broj artikla 0086.0025
Artikl DZR 30/2 B
Ukupna učinkovitost η 49,3 %
Kategorija mjerenja D
Kategorija učinkovitosti ukupna
Stupanj učinkovitosti N 58,8
Potreban VSD ne
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233 / Villingen-Schwenningen
Br. art. 0086.0025
PBEP /volumen zrakaBEP /Pfs, BEP 0,32 kW / 3.230 m³/h
nBEP 2.876 1/min
Specifični omjer ≈ 1
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja -
pf, BEP 176 Pa
Razina jačine zvukaLWA5 88 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S1 (dB(A))

63

LWA2, S2 (dB(A))

68

LWA2, S3 (dB(A))

71

LWA2, S4 (dB(A))

73

LWA2, S5 (dB(A))

35

48

56

68

74

70

65

57

77

LWA5, S1 (dB(A))

73

LWA5, S2 (dB(A))

82

LWA5, S3 (dB(A))

86

LWA5, S4 (dB(A))

87

LWA5, S5 (dB(A))

36

49

70

77

85

83

75

67

88

LWA6, S1 (dB(A))

79

LWA6, S2 (dB(A))

85

LWA6, S3 (dB(A))

89

LWA6, S4 (dB(A))

91

LWA6, S5 (dB(A))

60

62

72

85

89

87

81

75

93

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor

DZR 30/2 B - Pribor

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 30 0151.0332 na zahtijev
  • Na blok za zabilješke
Žaluzina, ručna RS 30 0151.0340 na zahtijev
  • Na blok za zabilješke
Servomotor MS 2 0093.0403 na zahtijev
  • Na blok za zabilješke
Regulacijska zaklopka JRE 30 0151.0391 na zahtijev
  • Na blok za zabilješke
Servomotor MS 8 0157.0760 na zahtijev
  • Na blok za zabilješke
Servomotor MS 8 P 0157.0761 na zahtijev
  • Na blok za zabilješke
Unutarnja rešetka IG 30 0059.0173 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka, metal SG 30 0150.0116 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka, plastika SGK 30 0059.0163 na zahtijev
  • Na blok za zabilješke
Fleksibilna spojnica ELA 30 0092.0267 na zahtijev
  • Na blok za zabilješke
Fleksibilna obujmica EL 30 0092.0089 na zahtijev
  • Na blok za zabilješke
Protuprirubnica GF 30 0056.0004 na zahtijev
  • Na blok za zabilješke
Protupostolje GS 30 0055.0170 na zahtijev
  • Na blok za zabilješke
Usisna mlaznica AD 30 0180.0621 na zahtijev
  • Na blok za zabilješke
Postolje za montažu FU 30 0036.0071 na zahtijev
  • Na blok za zabilješke
Prigušivač vibracija GP 10 0092.0151 na zahtijev
  • Na blok za zabilješke
Glavna, servisna sklopka HS 3 0157.0736 na zahtijev
  • Na blok za zabilješke
Okretna sklopka DS 10 0157.0410 na zahtijev
  • Na blok za zabilješke
Reverzibilna sklopka W 1 0157.0101 na zahtijev
  • Na blok za zabilješke
Reverzibilna sklopka WU 1 0157.0102 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 16-1 0157.1658 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 25-1 0157.1659 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TR 2,5-2 0157.0149 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TR 2,5 S-2 0157.0152 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 DSS 20 0157.0750 na zahtijev
  • Na blok za zabilješke
Termostat THR 10 Obustavljeni proizvod 0157.0774 na zahtijev
  • Na blok za zabilješke
Termostat THR 10-1 0157.0191 na zahtijev
  • Na blok za zabilješke
Termostat TH 10 0157.0764 na zahtijev
  • Na blok za zabilješke
Termostat TH 16 0157.0748 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Higrostat HY 230 0157.0126 na zahtijev
  • Na blok za zabilješke
Higrostat HY 230 I 0157.0127 na zahtijev
  • Na blok za zabilješke
Regulator kvalitete zraka EAQ 10/1 Obustavljeni proizvod 0157.0777 na zahtijev
  • Na blok za zabilješke
Materijal za pričvršćivanje i brtvljenje BD 30 Više se ne isporučuje 0092.0134 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 AP Više se ne isporučuje 0157.0358 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 UP Više se ne isporučuje 0157.0357 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 25 Više se ne isporučuje 0157.0712 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DZR 30/2 B

Kratka informacija

Aksijalni cijevni ventilator, DN 300, trofazna struja

Opis proizvoda

Model na trofaznu struju

  • Aksijalni cijevni ventilator, trofazni model.

Kratki opis

  • Cijevni odvojak od pocinčanog čeličnog lima, obostrano s prirubnicom.
  • Rotori s 8 listova od poliamida ojačanog staklenim vlaknima.
  • Otvori prirubnice u skladu s DIN EN 12220:1998.
  • DZR 56/6 B i DZR 56/4 B: Otvori prirubnice u skladu s DIN EN 12220: 1998.
  • Za izbjegavanje prijenosa vibracija na cijevni sustav: Upotrijebite elastične fleksibilne spojnice, nožice i prigušivače vibracija.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Ventilatori ispunjavaju zahtjeve evropske uredbe o ekološkom dizajnu (EZ) br. 327/2011 direktive 2009/125/EZ.
  • Rad bez vibracija uslijed dinamično balansiranog rotora i motora (osovina-rotor), u skladu sa stupnjem kvalitete 6.3, DIN ISO 1940, dio 1.
  • Visoka učinkovitost na strani ventilacije, mala buka pri radu.
  • Duži vijek trajanja zahvaljujući materijalima visoke kvalitete kao što su tihi kuglični ležajevi.
  • Ventilatori ne zahtijevaju održavanje.
  • Moguć je reverzibilni rad ventilatora.
  • Specijalni naponi na zahtjev kupca se kao posebni modeli mogu isporučiti na upit i uz doplatu.
  • Moguća ugradnja u svakom položaju.

Smjer strujanja zraka

  • Smjer strujanja zraka je označen.
  • Standardni način rada s odsisnim zrakom, smjer strujanja zraka preko motora s usisom.

Motor na trofaznu struju

  • Asinkroni motor.
  • Nije prikladno za transport zraka zasićenog vodenom parom.
  • Nazivni napon 400 V, 50 Hz.
  • Visoka vrsta zaštite IP 55. Iznimka EZR/DZR ... D IP 54.
  • S mogućnošću upravljanja brojem okretaja. Iznimka kod tipa DZR 40/2 B.
  • Uređaji se mogu postupno uključivati s opcionalnim 5-stupanjskim transformatorom.
  • S obrnutim načinom rada.
  • Obrnuti način rada: Volumen zraka smanjuje se za oko 35 % pri neodgovarajućem smjeru strujanja zraka.
  • Zaštita od pregrijavanja serijske proizvodnje. Iznimka kod tipa DZR 25/4 D i aksijalnih cijevnih ventilatora sa sklopkom za promjenu pola raspoloživa na upit.
  • Spojevi su bez napona na stezaljkama i moraju se priključiti na zaštitnu sklopku motora, npr. MV 25 ili na regulacijski krug zaštite.
  • Ventilatori sa sklopkom za promjenu pola: Zaštita od preopterećenja sa zaštitnom sklopkom motora koja se mora osigurati na mjestu ugradnje.

Električni priključak

  • Vanjska priključna kutija s kabelskim tuljcima.

Sigurnosne upute

  • Ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na propeleru u skladu s DIN EN ISO 13857 npr. sa Maico zaštitnom rešetkom SG.

Posebni modeli

  • Na upit i uz dodatnu naknadu možemo isporučiti sljedeće posebne modele:
    • Posebni naponi i frekvencije.
    • PTC termorezistor, bez napona vodi se na stezaljkama.
    • Otvori za odvod kondenzata.
    • Ventilatori s povećanom zaštitom od hrđanja.
    • Rotori od aluminija.
  • Informacije o radu pri povremenim temperaturama nižima od -20 °C možete dobiti na upit.
  • Pri radu s pretvaračima frekvencije svakako je potrebno zatražiti savjet u tvornici.
  • Provedivost se mora provjeriti ovisno o slučaju.

Sadržaj

Priključne sheme

DZR 30/2 B - Priključne sheme

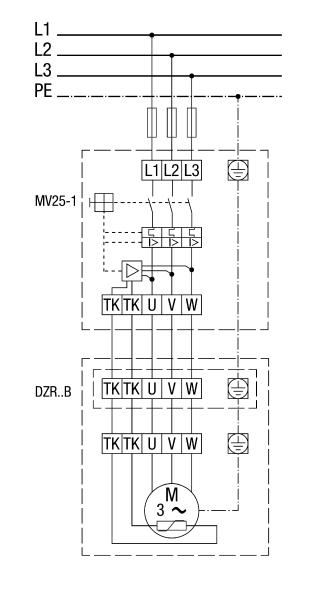

Zaštitna sklopka motora MV 25-1

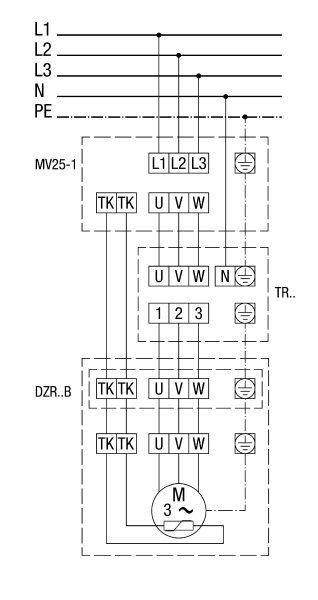

Sa zaštitnom sklopkom motora MV 25-1 i 5-stupanjskim transformatorom TR..

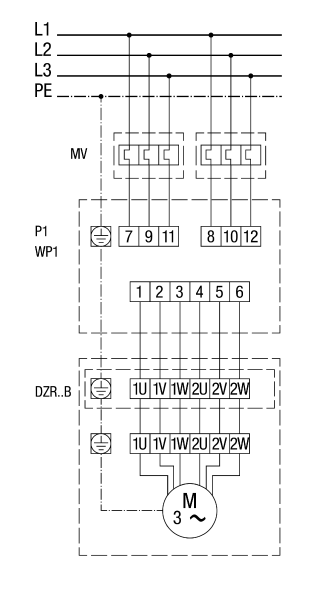

Sklopka za promjenu pola, 2 broja okretaja, s višebrzinskim krugom, sa zaštitnom sklopkom motora
