Servomotor

MS 8 P

Broj artikla: 0157.0761
Proizvođač: MAICO
Servomotor za kanalne sustave
MS 8 P IM0009817.PNG Servomotor za kanalne sustave

Krivulja

Crtež s veličinama

Tehnički podaci

MS 8 P - Tehnički podaci

Artikl MS 8 P
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz/60 Hz
Maksimalno opterećenje (indukcijsko opterećenje) 2 A
Maksimalno opterećenje (otporno opterećenje) 10 A
Vrsta zaštite IP 44
Materijal kućišta Plastika, otporna na kišu i ultraljubičasto zračenje
Boja plava
Težina 1,4 kg
Širina 100 mm
Visina 180 mm
Dubina 65 mm
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799577614
Broj artikla 0157.0761

Pribor za

MS 8 P - Pribor za

je poseban pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina, servomotor VE - - -
Regulacijska zaklopka JRE - - -
Kanalna žaluzina RKP - - -
Žaluzina, servomotor VE - - -

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Aksijalni krovni ventilator Aksijalni krovni ventilatori EZD, DZD - - -
Kanalni ventilator Kanalni ventilatori DPK EC - - -
Zvučno izolirani kanalni ventilator Zvučno izolirani kanalni ventilatori DSK EC - - -
Zvučno izolirani kanalni ventilator Zvučno izolirani kanalni ventilatori DSK - - -
Aksijalni cijevni ventilator EZR, DZR - DN 250 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 300 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 350 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 400 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 500 - - -
Aksijalni cijevni ventilator DZR - DN600 - - -
Aksijalni krovni ventilator Aksijalni krovni ventilator DZD - - -
Kanalni ventilator Kanalni ventilatori DPK-Ex - - -
Kanalni ventilator Kanalni ventilatori EPK, DPK - - -
Zvučno izolirani kanalni ventilator Zvučno izolirani kanalni ventilatori DSK - - -
Aksijalni cijevni ventilator DZL - DN 600 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 250 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 300 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 350 - - -
Aksijalni cijevni ventilator EZR, DZR - DN 400 - - -
Aksijalni cijevni ventilator DZR - DN 500 - - -
Aksijalni cijevni ventilator DZR - DN 600 - - -
Aksijalni cijevni ventilator EZL, DZL - DN 250 - - -
Aksijalni cijevni ventilator EZL, DZL - DN 300 - - -
Aksijalni cijevni ventilator DZL - DN 350 - - -
Aksijalni cijevni ventilator DZL - DN 400 - - -
Aksijalni cijevni ventilator DZL - DN 500 - - -
Aksijalni cijevni ventilator DZL - DN 600 - - -
Dijagonalni ventilator EDR 25 0080.0656 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator EDR 31 0080.0657 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator EDR 35 0080.0658 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator EDR 40 0080.0660 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator EDR 50 0080.0662 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

MS 8 P

Kratka informacija

Servomotor za kanalne sustave

Opis proizvoda

  • Servomotori za otvaranje i zatvaranje kanalne žaluzine RKP i regulacijske zaklopke žaluzine JVE.
  • Sa zapornim držačem za zaštitu od okretanja.
  • Moguća kombinacija s pogonskim osovinama promjera do 20 mm ili četverokuta od 16 mm.
  • Maksimalni kut okretanja: 90°.
  • Ograničenje kuta okretanja može se namjestiti u stupnjevima od 5°.
  • S regulacijom u dvije točke za položaje „Otvoreno” i „Zatvoreno”.
  • Moguće okretanje pogonske osovine udesno ili ulijevo.
  • MS 8 P: S dva dodatna pomoćna prekidača.
  • Nije prikladno za eksplozivno područje.

Uputa za ugradnju

  • S gumbom za deblokadu mjenjača, npr. za ručno namještanje žaluzine.
  • Pri uporabi vijčanih spojeva PG 11: Vrsta zaštite IP 54.
  • Napomena: Pri regulaciji brzine s faznim kutom potreban je univerzalni sklopnik US 16 T ili relej na mjestu ugradnje.
  • Potreban je 4-žilni mrežni dolazni vod.

Sadržaj

Priključne sheme

MS 8 P - Priključne sheme

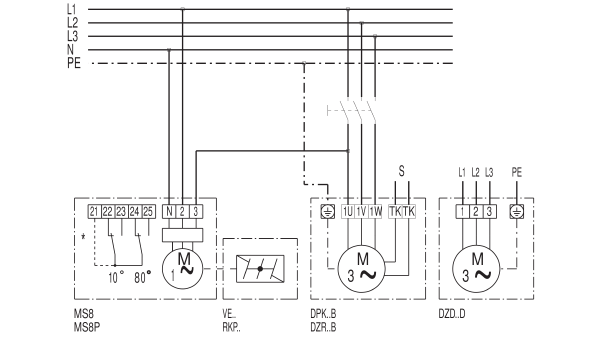

MS 8, MS 8 P s trofaznim motorom

* Sklopka krajnjeg položaja MS 8 P

S Regulacijski krug

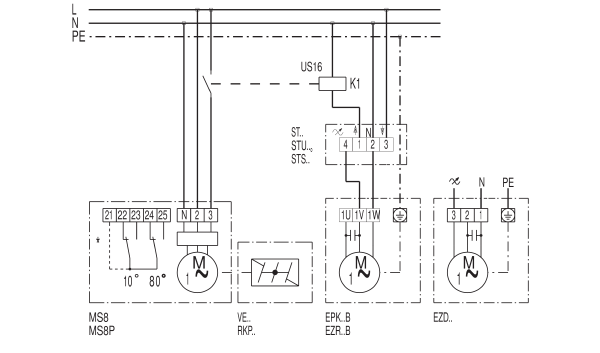

MS 8, MS 8 P s jednofaznim motorom

* Sklopka krajnjeg položaja MS 8 P

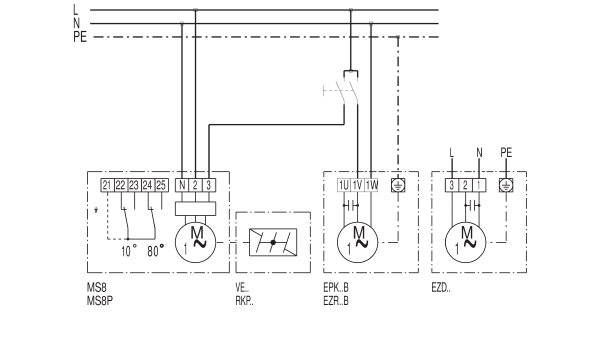

MS 8, MS 8 P s regulatorom brzine

* Sklopka krajnjeg položaja MS 8 P
