Žaluzina, ručna

RS 30

Broj artikla: 0151.0340
Proizvođač: MAICO
Žaluzina, ručno pokretanje, DN 300
RS 30 IM0009827.PNG Žaluzina, ručno pokretanje, DN 300

Krivulja

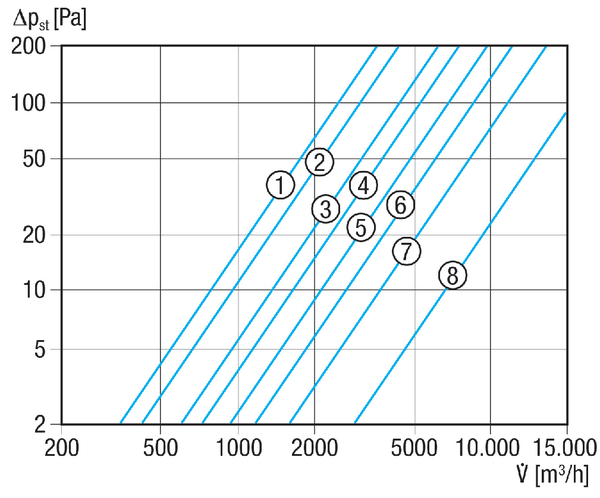

RS 30 - Krivulja Padovi tlaka

  • RS 30 IM0001346.PNG Žaluzina, ručno pokretanje, DN 300
  1. RS 20
  2. RS 25
  3. RS 30
  4. RS 35
  5. RS 40
  6. RS 45
  7. RS 50
  8. RS 60

Crtež s veličinama

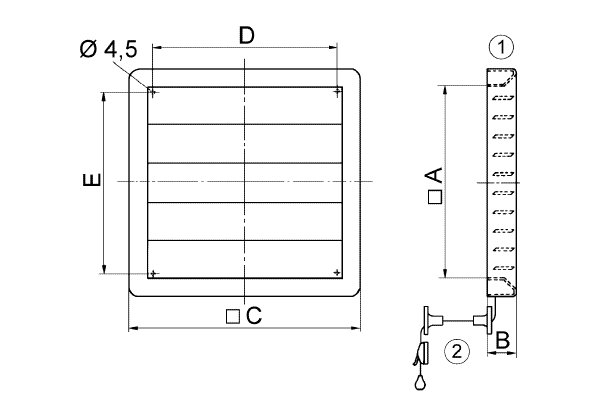

RS 30 - Crtež s veličinama [mm]

  • RS 30 IM0001347.PNG Žaluzina, ručno pokretanje, DN 300
  1. Ručno prilagodljivo
  2. Koloturnik za konop za povlačenje
A: 307 mm
B: 40 mm
C: 366 mm
D: 300 mm
E: 286 mm

Tehnički podaci

RS 30 - Tehnički podaci

Artikl RS 30
Smjer zraka Usis i odsis zraka
Ugradnja izvana
Mjesto ugradnje Zid
Položaj za ugradnju okomito / vodoravno
Materijal Plastika, otporna na kišu i ultraljubičasto zračenje
Boja uobičajeno bijela, slična RAL 9016
Boja lamela srebrnosiva
Težina 1 kg
Vrsta žaluzine električno / ručno
Nominalna dužina 300 mm
Širina 366 mm
Visina 366 mm
Dubina 40 mm
Temperatura okoline 60 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799513407
Broj artikla 0151.0340

Pribor / Pribor za

Opis proizvoda

Opisproizvoda

RS 30

Kratka informacija

Žaluzina, ručno pokretanje, DN 300

Opis proizvoda

  • Žaluzine za usis i odsis zraka.
  • Aktivirajte lamele ručno ili dodatnim servomotorom MS 2.
  • Od nominalne veličine 35 sa srednjim potpornjem za povećanje stabilnosti žaluzine.
  • S koloturnikom, konopom za povlačenje od 2,5 m i stezaljkom konopa za povlačenje.
  • S pocinčanom zaštitnom rešetkom.
  • Preporučeni pribor: Spojni okvir ZVR za pričvršćivanje žaluzina AS i RS na ventilator umjesto na zid.

Upute za ugradnju

  • Pri montaži u eksplozivnoj atmosferi provjerite da žaluzina ima kontakt.
  • Ako ona ima kontakt, povucite fino ispleteni žičani kavez oko žaluzine.
  • Sigurno uzemljite žičani kavez da spriječite stvaranje iskri.

Sadržaj

Priključne sheme

RS 30 - Priključne sheme

Raniji model - Noviji model
