Upravljačka ploča

DTL 2 P-L

Broj artikla: 0157.0587
Proizvođač: MAICO
Dodatna ploča za ugradnju u elektronički regulator temperature DTL 24 P za potreban učinak od 16,5 kW do 30 kW

Podatkovni list proizvoda

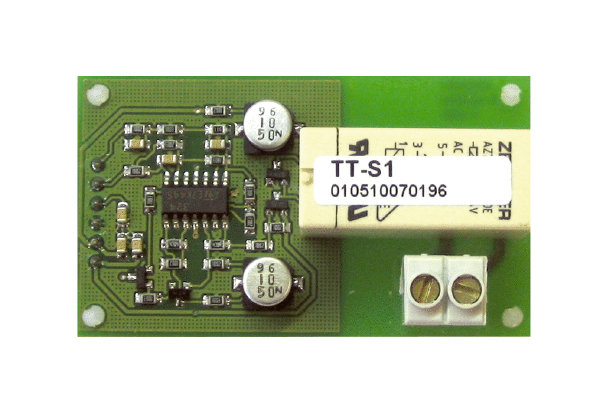

DTL 2 P-L IM0011962.PNG Dodatna ploča za ugradnju u elektronički regulator temperature DTL 24 P za potreban učinak od 16,5 kW do 30 kW

Krivulja

Crtež s veličinama

Tehnički podaci

DTL 2 P-L - Tehnički podaci

Artikl DTL 2 P-L
Vrsta napona Trofazna struja
Nazivni napon 400 V
Težina 0,03 kg
Težina s pakovanjem 0,04 kg
Širina 60 mm
Visina 35 mm
Dubina 30 mm
Širina s pakovanjem 70 mm
Visina s pakovanjem 70 mm
Dubina s pakovanjem 40 mm
Jedinica za pakiranje 1 kom
Asortiman D
GTIN (EAN) 4012799575870
Broj artikla 0157.0587

Pribor za

DTL 2 P-L - Pribor za

je poseban pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Električni grijač zraka DHP 31-28 0082.0097 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature DTL 24 P 0157.0586 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka DHP 28-28 Više se ne isporučuje 0082.0095 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Kanalni ventilator DPK 31 EC 0086.0802 na zahtijev
  • Na blok za zabilješke
Zvučno izolirani kanalni ventilator DSK 31 EC 0086.0803 na zahtijev
  • Na blok za zabilješke
Zvučno izolirani kanalni ventilator DSK 31-S EC Obustavljeni proizvod 0086.0805 na zahtijev
  • Na blok za zabilješke
Kanalni ventilator EPK 28/4 B Više se ne isporučuje 0086.0655 na zahtijev
  • Na blok za zabilješke
Kanalni ventilator DPK 28/4 B Više se ne isporučuje 0086.0665 na zahtijev
  • Na blok za zabilješke
Kanalni ventilator DPK 31/4 B Više se ne isporučuje 0086.0667 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DTL 2 P-L

Kratka informacija

Dodatna ploča za ugradnju u elektronički regulator temperature DTL 24 P za potreban učinak od 16,5 kW do 30 kW

Opis proizvoda

  • Dodatna ploča za ugradnju u elektronički regulator temperature DTL 24 P za potreban učinak od 16,5 kW do 30 kW.

Sadržaj

Priključne sheme

DTL 2 P-L - Priključne sheme

DTL 24 P u kombinaciji s kanalnim ventilatorom EPK / DPK i električnim grijačem zraka DHP .. - 28

S1 - Tipkalo sustav isklj

S2 - Tipkalo sustav uklj

K1 - Ventilator uklj (zaštita US16)

LW 9 - Osjetnik strujanja zraka

DHP.. - Električni grijač zraka

F1 - Ograničivač temperature

F2 - Sigurnosni ograničivač temperature

K2 - Aktivacija grijanja (K2 na mjestu ugradnje)

K3 - Aktivacija grijanja (K3 na mjestu ugradnje)

DPK..B - Radijalni kanalni ventilator, trofazna struja

EPK..B - Kanalni ventilator, jednofazna struja

Potenciometar

SW - Regulator zadane vrijednosti od 0 °C do 30 °C

Min - Minimalno ograničenje temperature usisnog zraka

Max - Maksimalno ograničenje temperature usisnog zraka

CT - Vrijeme ciklusa 6 - 120 sekundi

Sklopka za kodiranje

1 - Gore (ON) = Unutrašnji regulator zadane vrijednosti

1 - Dolje (OFF) = Vanjski regulator zadane vrijednosti

2 - ON/OFF = Minimalno ograničenje uklj/isklj

3 - ON/OFF = Maksimalno ograničenje uklj/isklj

Minimalno i maksimalno ograničenje može se aktivirati odvojeno ili zajedno.

  1. Kanalni osjetnik FL 30 P, regulator zadane vrijednosti u DTL 24 P
  2. Sobni osjetnik i regulator zadane vrijednosti u FR 30 P
  3. Kanalni osjetnik FL 30 P, regulator zadane vrijednosti u FR 30 P
  4. Kanalni osjetnik usisnog zraka FL 30 P za minimalno i maksimalno ograničenje
  5. Uklonite most J1


Raniji model - Noviji model
