Krivulja
Crtež s veličinama
Tehnički podaci
DTL 24 P - Tehnički podaci
Pribor / Pribor za
DTL 24 P - Pribor / Pribor za
Poseban pribor
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Upravljačka ploča | DTL 2 P-L | 0157.0587 | na zahtijev | |
| Kanalni osjetnik | FL 30 P | 0157.0780 | na zahtijev | |
| Sobni osjetnik | FR 30 P | 0157.0781 | na zahtijev |
je poseban pribor za
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Električni grijač zraka | Za kanalne sustave DHP | - | - | - |
je opći pribor za
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Kanalni ventilator | Kanalni ventilatori EPK, DPK 500 × 300 | - | - | - |
| Kanalni ventilator | Kanalni ventilatori EPK, DPK 600 × 300 | - | - | - |
| Kanalni ventilator | Kanalni ventilatori EPK, DPK 600 × 350 | - | - | - |
| Kanalni ventilator | DPK 22 EC | 0086.0800 | na zahtijev | |
| Kanalni ventilator | DPK 31 EC | 0086.0802 | na zahtijev | |
| Kanalni ventilator | DPK 31-S EC | 0086.0804 | na zahtijev | |
| Zvučno izolirani kanalni ventilator | DSK 22 EC | 0086.0801 | na zahtijev | |
| Zvučno izolirani kanalni ventilator | DSK 31 EC | 0086.0803 | na zahtijev | |
| Zvučno izolirani kanalni ventilator | DSK 31-S EC | 0086.0805 | na zahtijev | |
| Kanalni ventilator | EPK 22/4 BViše se ne isporučuje | 0086.0651 | na zahtijev | |
| Kanalni ventilator | DPK 22/4 BViše se ne isporučuje | 0086.0661 | na zahtijev | |
| Zvučno izolirani kanalni ventilator | DSK 31/4Više se ne isporučuje | 0086.0645 | na zahtijev |
Opis proizvoda
Opisproizvoda
Kratka informacija

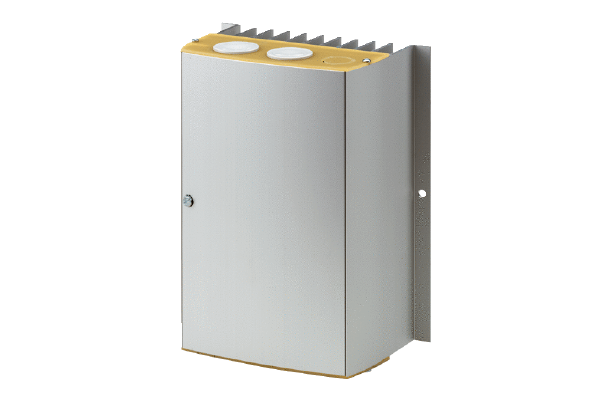

Elektronički regulator temperature za upravljanje električnim grijačem zraka DHPOpis proizvoda
- Elektronički regulator temperature za upravljanje električnim grijačem zraka DHP.
- Noćno smanjenje za od 0 K do 4 K ispod zadane temperature.
- Regulator Triac s upravljanjem impulsnim paketom.
- Moguće aktiviranje s 0 - 10 V.
- Za povećanje učinka do 30 kW upotrijebite DTL 2 P-L.
Priključne sheme
DTL 24 P - Priključne sheme

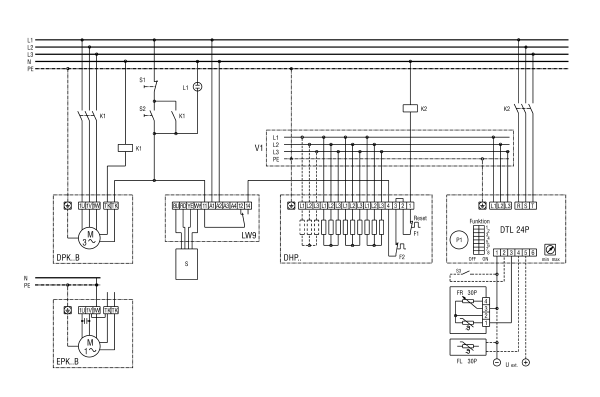

DTL 24 P u kombinaciji s kanalnim ventilatorom EPK / DPK i električnim grijačem zraka DHP
S1 - Tipkalo sustav isklj
S2 - Tipkalo sustav uklj
K1 - Ventilator uklj (zaštita US16)
LW 9 - Osjetnik strujanja zraka
DHP.. - Električni grijač zraka
F1 - Ograničivač temperature
F2 - Sigurnosni ograničivač temperature
K2 - Aktivacija grijanja (K2 na mjestu ugradnje)
DPK..B - Radijalni kanalni ventilator, trofazna struja
EPK..B - Kanalni ventilator, jednofazna struja
Potenciometar
SW - Regulator zadane vrijednosti od 0 °C do 30 °C
Min - Minimalno ograničenje temperature usisnog zraka
Max - Maksimalno ograničenje temperature usisnog zraka
CT - Vrijeme ciklusa 6 - 120 sekundi
Sklopka za kodiranje
1 - Gore (ON) = Unutrašnji regulator zadane vrijednosti
1 - Dolje (OFF) = Vanjski regulator zadane vrijednosti
2 - ON/OFF = Minimalno ograničenje uklj/isklj
3 - ON/OFF = Maksimalno ograničenje uklj/isklj
Minimalno i maksimalno ograničenje može se aktivirati odvojeno ili zajedno.
- Kanalni osjetnik FL 30 P, regulator zadane vrijednosti u DTL 24 P
- Sobni osjetnik i regulator zadane vrijednosti u FR 30 P
- Kanalni osjetnik FL 30 P, regulator zadane vrijednosti u FR 30 P
- Kanalni osjetnik usisnog zraka FL 30 P za minimalno i maksimalno ograničenje
- Uklonite most J1

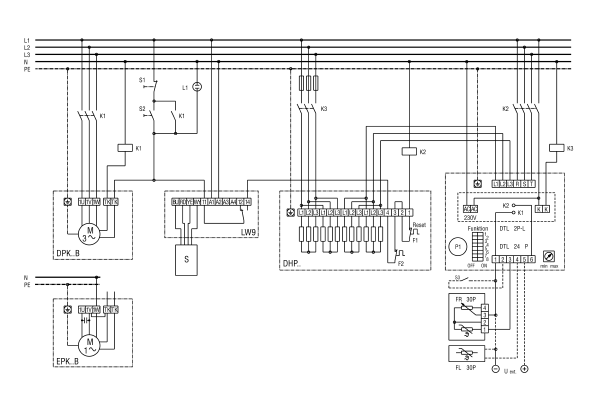

DTL 24 P u kombinaciji s kanalnim ventilatorom EPK / DPK i električnim grijačem zraka DHP .. - 28
S1 - Tipkalo sustav isklj
S2 - Tipkalo sustav uklj
K1 - Ventilator uklj (zaštita US16)
LW 9 - Osjetnik strujanja zraka
DHP.. - Električni grijač zraka
F1 - Ograničivač temperature
F2 - Sigurnosni ograničivač temperature
K2 - Aktivacija grijanja (K2 na mjestu ugradnje)
K3 - Aktivacija grijanja (K3 na mjestu ugradnje)
DPK..B - Radijalni kanalni ventilator, trofazna struja
EPK..B - Kanalni ventilator, jednofazna struja
Potenciometar
SW - Regulator zadane vrijednosti od 0 °C do 30 °C
Min - Minimalno ograničenje temperature usisnog zraka
Max - Maksimalno ograničenje temperature usisnog zraka
CT - Vrijeme ciklusa 6 - 120 sekundi
Sklopka za kodiranje
1 - Gore (ON) = Unutrašnji regulator zadane vrijednosti
1 - Dolje (OFF) = Vanjski regulator zadane vrijednosti
2 - ON/OFF = Minimalno ograničenje uklj/isklj
3 - ON/OFF = Maksimalno ograničenje uklj/isklj
Minimalno i maksimalno ograničenje može se aktivirati odvojeno ili zajedno.
- Kanalni osjetnik FL 30 P, regulator zadane vrijednosti u DTL 24 P
- Sobni osjetnik i regulator zadane vrijednosti u FR 30 P
- Kanalni osjetnik FL 30 P, regulator zadane vrijednosti u FR 30 P
- Kanalni osjetnik usisnog zraka FL 30 P za minimalno i maksimalno ograničenje
- Uklonite most J1
