Središnji ventilacijski uređaj

WR 300

Više se ne isporučuje
Broj artikla: 0095.0078
Proizvođač: MAICO
Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača... više informacija
Primjeri primjene: Obiteljska kuća, Pasivna kuća, Ured, Čekaonica
WR 300 IM0008918.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj
WR 300 IM0014531.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj
WR 300 IM0015309.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj
WR 300 IM0007254.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj
WR 300 IM0013704.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj

Krivulja

WR 300 - Krivulja WR 300

  • WR 300 IM0011805.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj

I - Intervalski rad/rad tijekom godišnjeg odmora za zaštitu od vlage

  1. Smanjena ventilacija
  2. Nazivna ventilacija
  3. Intenzivni rad/rad tijekom zabave
  4. Preporučeno područje izvedbe

WR 300 - Krivulja Učinak - volumen zraka

  • WR 300 IM0009314.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj
  1. Na protutlaku od 150 Pa
  2. Na protutlaku od 100 Pa
  3. Na protutlaku od 50 Pa

Crtež s veličinama

WR 300 - Crtež s veličinama [mm]

  • WR 300 IM0011807.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj
  1. Istrošeni zrak DN 160
  2. Usisni zrak DN 160
  3. Odsisni zrak DN 160
  4. Vanjski zrak DN 160
  5. Električni priključak
  6. Priključak za kondenzat

Tehnički podaci

WR 300 - Tehnički podaci

Artikl WR 300
Broj stupnjeva ventilacije 4
Volumen zraka 80 m³/h - 300 m³/h
Konstanta volumena zraka da
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz/60 Hz
Apsorpcija struje 27 W - 125 W / Na protutlaku od 100 Pa
IMaks. 2 A
Vrsta zaštite IP 00
Odobrenje DIBT-a da
Certifikacija PHI da
Mjesto postavljanja Podrum / Spremnik / Krovni stup / Prostorija s kućnim priključcima / Kotlovnica
Vrsta sustava središnje
Materijal kućišta Čelični lim, obložen prahom
Materijal izmjenjivača topline Aluminij
Materijal unutrašnje obloge Plastika
Boja biserna svijetlosiva
Težina 46,5 kg
Razred filtra G4 / F7
Promjer priključka 160 mm
Promjer priključka za odvod kondenzata Priključak crijeva 3/4"
Širina 786 mm
Visina 825 mm
Dubina 500 mm
Stupanj dobave topline 90 %
Vrsta izvedbe izmjenjivača topline Križna protustruja
Premošćivanje vanjski
Predgrijač vanjski
Entalpijski izmjenjivač topline ne
Uključivanje protusmrzavajuće zaštite da
Uključivanje ljetnog rada Odsisni zrak s RLS D1 WR
Nadzor filtra vremenski upravljana
Regulacija vlage opcija s HY 5, HY 5 I, HY 10 AP, HY 10 UP
CO2-regulacija (opcija) SKD
Regulacija kvalitete zraka (opcija) EAQ 10/2
KNX-spoj (opcija) na mjestu ugradnje
MODBUS-sučelje ne
Upravljač u isporuci RLS 1 WR
Upravljač (opcija) RLS D1 WR
Radijsko uključivanje/isključivanje (opcija) XE 1, XS 1
Radijska integracija za EnOcean (opcija) ne
Mobilno upravljanje ne
Razina zvučnog tlaka radijacije kućišta 41 dB(A) / 43 dB(A) / 45 dB(A) / Razmak 1 m, apsorpcija buke 10 m²
Broj odobrenja Z-51.3-216
Jedinica za pakiranje 1 kom
Asortiman K
GTIN (EAN) 4012799950783
Broj artikla 0095.0078



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, Stupanj 1 (dB(A))

26

33

37

38

37

31

21

11

43

LWA5, Stupanj 1 (dB(A))

27

37

32

34

38

30

23

10

42

LWA6, Stupanj 1 (dB(A))

26

37

31

40

40

32

24

10

44

LWA2, Stupanj 2 (dB(A))

27

34

38

39

40

33

25

15

45

LWA5, Stupanj 2 (dB(A))

27

38

33

36

41

33

26

12

44

LWA6, Stupanj 2 (dB(A))

27

39

32

42

43

35

27

13

47

LWA2, Stupanj 3 (dB(A))

26

35

38

41

42

36

26

13

47

LWA5, Stupanj 3 (dB(A))

27

40

34

37

43

36

28

15

46

LWA6, Stupanj 3 (dB(A))

27

40

33

43

45

38

30

15

48

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

LWA5, LWA6 = jačina zvuka predana u slobodno okruženje. Izmjereno u sljedećoj radnoj točki na postolju okrenutom prema prostoriji. LWA5 Spoj odsisnog kanala, LWA6 Postolje usisnog zraka.

Radna točka stupanj 1: Volumen zraka 100 m³/h i vanjski tlak 100 Pa

Radna točka stupanj 2: Volumen zraka 150 m³/h i vanjski tlak 100 Pa

Radna točka stupanj 3: Volumen zraka 200 m³/h i vanjski tlak 100 Pa

Pribor

WR 300 - Pribor

Poseban pribor

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Zidni držačWRK 300-400Obustavljeni proizvod0018.0493 na zahtijev
  • Na blok za zabilješke
Premosnik za izmjenjivač toplineWRBY 300-400Obustavljeni proizvod0093.0899 na zahtijev
  • Na blok za zabilješke
Zračni filtar, zamjenaWSF 300-4000093.0898 na zahtijev
  • Na blok za zabilješke
Zračni filtar, zamjenaWSG 300-4000093.0897 na zahtijev
  • Na blok za zabilješke
Regulacija zraka u prostorijiRLS 1 WR0157.0809 na zahtijev
  • Na blok za zabilješke
Regulacija zraka u prostorijiRLS D1 WR0157.0828 na zahtijev
  • Na blok za zabilješke
Ljetna kasetaWRSK 300-400Više se ne isporučuje0095.0152 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Sustav ventilacijskih cijevi MAICOTherm, toplinski izoliranToplinski izoliran sustav ventilacijskih cijevi MAICOTherm MT---
ŽaluzinaAS 200151.0330 na zahtijev
  • Na blok za zabilješke
Vanjska rešetkaMGR 160 alu0078.0036 na zahtijev
  • Na blok za zabilješke
Zračni poklopac od plemenitog čelikaLH-V2A 160151.0380 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrakKW-AL 16E0152.0077 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrakKW-AL 16W0152.0078 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrakKW-AL 20E0152.0081 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrakKW-AL 20W0152.0082 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrakKW-FL 16E0152.0079 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrakKW-FL 16W0152.0080 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrakKW-FL 20E0152.0083 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrakKW-FL 20W0152.0084 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postoljeKWH 16 L0152.0061 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postoljeKWH 16 R0152.0060 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postoljeKWH 20 L0152.0063 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postoljeKWH 20 R0152.0062 na zahtijev
  • Na blok za zabilješke
Krovni izlazDF 160 S0092.0375 na zahtijev
  • Na blok za zabilješke
Krovna pločaDP 160 SB0092.0380 na zahtijev
  • Na blok za zabilješke
Krovna pločaDP 160 A0092.0383 na zahtijev
  • Na blok za zabilješke
Pričvrsna obujmicaBS 1600092.0360 na zahtijev
  • Na blok za zabilješke
Rešetka za zaštitu od kišniceRG 1600151.0281 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelikTM-V2A 100151.0374 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelikTM-V2A 120151.0375 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metalTFA 100151.0369 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metalTFA 120151.0370 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metalTFZ 100151.0364 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metalTFZ 120151.0365 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZEBR-D 100092.0493 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZEBR-D 120092.0494 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrakZWVQ 100152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrakZWVQ 120152.0065 na zahtijev
  • Na blok za zabilješke
Toplinski izolirano koljeno postolja s dugačkim krakomABLS 1600058.0048 na zahtijev
  • Na blok za zabilješke
Kutija prigušivačaSB 12/160059.0995 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivačRSR 100092.0311 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivačRSR 120092.0312 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivačRSR 160092.0314 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivačRSR 16/500092.0324 na zahtijev
  • Na blok za zabilješke
Umetni prigušivačSDE 80044.0213 na zahtijev
  • Na blok za zabilješke
Umetni prigušivačSDE 100044.0214 na zahtijev
  • Na blok za zabilješke
Umetni prigušivačSDE 120044.0215 na zahtijev
  • Na blok za zabilješke
Umetni prigušivačSDE 160044.0216 na zahtijev
  • Na blok za zabilješke
Električni grijač zrakaERH 16-20082.0102 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zrakaWRH 16-20082.0118 na zahtijev
  • Na blok za zabilješke
Zračni filtarTFE 16-40149.0077 na zahtijev
  • Na blok za zabilješke
Zračni filtarTFE 16-50149.0061 na zahtijev
  • Na blok za zabilješke
Zračni filtarTFE 16-70149.0052 na zahtijev
  • Na blok za zabilješke
Radijska sklopkaXS 10157.0344 na zahtijev
  • Na blok za zabilješke
Radijski prijamnikXE 10157.0343 na zahtijev
  • Na blok za zabilješke
TermostatTH 100157.0764 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperatureETL 16 PObustavljeni proizvod0157.0824 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnikFL 30 P0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnikFR 30 P0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zrakaLW 90157.0779 na zahtijev
  • Na blok za zabilješke
HigrostatHY 10 APObustavljeni proizvod0157.0358 na zahtijev
  • Na blok za zabilješke
HigrostatHY 10 UPObustavljeni proizvod0157.0357 na zahtijev
  • Na blok za zabilješke
CO2-osjetnikSKD0157.0345 na zahtijev
  • Na blok za zabilješke
Regulator kvalitete zrakaEAQ 10/20157.0834 na zahtijev
  • Na blok za zabilješke
HigrostatHY 5Više se ne isporučuje0157.0123 na zahtijev
  • Na blok za zabilješke
HigrostatHY 5 IViše se ne isporučuje0157.0125 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

WR 300

Kratka informacija

Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline preko križnog izmjenjivača protustruje, motorima s oznakom EC s regulacijom konstantnog volumena strujanja, intervalski rad, 80 - 300 m³/h, 4 x DN 160, uklj. upravljač RLS 1 WR, odobrenje DIBT-a i pasivne kuće, moguć KNX-spoj

Opis proizvoda

Značajke

  • Posebno štedljivo zbog trofaznih motora s tehnologijom EC.
  • A automatskom regulacijom volumena za konstantnu količinu strujanja zraka.
  • Kućište od čeličnog lima, obloženo prahom.
  • Boja biserna svijetlosiva.
  • Unutrašnja obloga od plastike otporne na temperaturu (EPP), nije higroskopska.
  • Jednostavna zamjena filtra moguća bez alata.
  • 2 x G4, 1 x F7 filtar.
  • Četiri spoja cijevi DN 160 s dvousnom brtvom. Za ispravno priključivanje cijevnih prigušivača.
  • Ljetna kaseta kao pribor.
  • Odobrenje DIBT-a i certifikacija PH.
  • Moguće priključivanje na KNX-sustave.

Upravljač

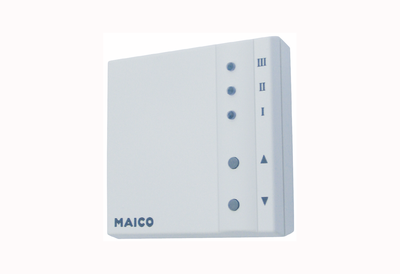

  • Upravljač RLS 1 WR uključen je u isporuku.
  • Poruka za zamjenu filtra.
  • Namještanje četiri stupnja ventilacije tipkalom.
  • Prikaz smetnji.
  • Drugi upravljači mogu se priključiti paralelno.

Izmjenjivač topline

  • Križni protustrujni pločasti izmjenjivač topline od aluminija.
  • Izmjenjivač topline može se lako izvaditi nakon odvijanja vijaka na prednjem dijelu.
  • Jednostavno čišćenje izmjenjivača topline za vodom.

Protusmrzavajuća zaštita

  • Osigurač protusmrzavajuće zaštite osigurava da se izmjenjivač topline ne smrzne.
  • Osigurač protusmrzavajuće zaštite u slučaju niskih temperatura istrošenog zraka isključuje ventilator za usisni zrak i automatski ga ponovno uključuje.
  • Preporuka: Kombinirajte uređaje s rekuperacijom topline s izmjenjivačem topline rasolina-zemlja.

Energetski učinkoviti ventilatori

  • Dva radijalna trofazna ventilatora s naprijed savijenim krilima. U usisnom ili odsisnom zraku:
  • Četiri stupnja ventilacije:
    • I = intervalski rad/rad tijekom godišnjeg odmora za zaštitu od vlage
    • 1 = smanjena ventilacija
    • 2 = nazivna ventilacija
    • 3 = intenzivni rad/rad tijekom zabave
  • Volumen zraka može se namjestiti bez stupnjeva.
  • Moguća jednostavna zamjena ventilatora serije 300 ventilatorima serije 400.

Upute za montažu

  • Nožice za postavljanje.
  • Potrebna je montaža na zid ili na podnožje kako bi se osigurao pristup priključku za kondenzat.
  • Poklopac kućišta može se odviti.
  • Predviđeni su prigušivači na strani usisnog i odsisnog zraka.

Električni spoj

  • Spremno za rad.
  • Pripremljeno za priključivanje osjetnika.
  • Kontakt bez napona za npr. radni indikator.
  • Moguće središnje spajanje na KNX/EIB-sabirnicu.

Ispust kondenzata

  • Odvod kondenzata obavlja se na dnu uređaja. Ispust kondenzata (priključak crijeva 3/4") za priključivanje na sifon.
  • Stabilna zapjenjena posuda za kondenzat.

Funkcija plus (ljetni rad)

  • U ekonomičnom načinu rada radi samo ventilator za odsisni zrak; time štedite oko 50 % snage. Moguće s digitalnim upravljačem RLS D1 WR.

Sadržaj

Priključne sheme

WR 300 - Priključne sheme

Ventilacijski uređaj WR 300, WR 400 s više regulacija zraka u prostoriji RLS 1 WR

A - Ventilacijski uređaj WR 300, WR 400

A1 - Upravljačka ploča

B1 - Upravljačka jedinica (1) RLS 1 WR

B2 - Upravljačka jedinica (2) RLS 1 WR

Možete na ventilacijski uređaj priključiti do pet upravljačkih jedinica RLS 1 WR. (Samo ako nije priključen CO2-osjetnik.)

Ventilacijski uređaj u tvornici je pripremljen za priključivanje upravljačke jedinice RLS 1 WR, odnosno kratkospojnik 8 na upravljačkoj ploči A1 je premošćen.

W1 - Priključni vod 230 V AC

W2 - Upravljački vod za upravljačku jedinicu

V - Razdjelnik (na mjestu ugradnje)



Ventilacijski uređaj WR 300, WR 400 s regulacijom zraka u prostoriji RLS 1 WR i CO2-osjetnikom

A - Ventilacijski uređaj WR300, WR400

A1 - Upravljačka ploča

CO2 - CO2-osjetnik SKD (pribor)

W1 - Priključni vod 230 V AC

W2 - Upravljački vod za regulaciju zraka u prostoriji

W3' - Priključni kabel za vanjski CO2-osjetnik (na mjestu ugradnje). Priključivanje u ventilacijski uređaj na stezaljkama "CO2" i "OT" upravljačke ploče A1. CO2-osjetnik mora se priključiti u ventilacijski uređaj aktiviran, u tu svrhu premostite kratkospojnik 10 (CO2) na upravljačkoj ploči A1.



Ventilacijski uređaj WR 300, WR 400 s regulacijom zraka u prostoriji RLS 1 WR i regulatorom razlike tlaka

Regulator razlike tlaka P sigurnosni je uređaj koji omogućuje istodobni rad ventilacijskog sustava i kamina s ventilacijom. Regulator razlike tlaka sprječava da dalje radi ventilacijski uređaj priključen na ovaj sigurnosni uređaj ako u stambenom prostoru padne tlak zraka u odnosu na vanjski tlak. Pri podtlaku se otvara kontakt releja (normalno zatvoren kontakt) u regulatoru razlike tlaka, ventilatori u ventilacijskom uređaju se zaustavljaju i upravljač RLS1WR se blokira dok se kontakt releja u regulator razlike tlaka ponovno ne zatvori i ventilatori ponovno ne pokrenu.

Kontakt releja k u tu se svrhu priključuje u ravnini s naponom za napajanje ventilatora.

Pri odabiru regulatora razlike tlaka pazite na tehničke podatke prespojnog izlaza (kontakt releja bez napona k). Minimalna prespojna snaga: 230 V AC, 2 A.

A - Ventilacijski uređaj WR 300, WR 400

A1 - Upravljačka ploča

B1 - Regulacija zraka u prostoriji RLS 1 WR

P - Regulator razlike tlaka s kontaktom releja bez napona k (pripremite na mjestu ugradnje)

k - prespojni izlaz, kontakt releja bez napona

W3" - Priključni kabel za regulator razlike tlaka (pripremite na mjestu ugradnje)

Spajanje regulatora razlike tlaka i ventilacijskog uređaja obavlja se priključnim kabelom W3". Kontakt releja bez napona k regulatora razlike tlaka P priključuje se na upravljačku ploču A2 na stezaljkama "N" i "N-. Prije toga morate ukloniti premosnik na stezaljkama "N" i "N-" na upravljačkoj ploči A2.



Ventilacijski uređaj WR 300, WR 400 s regulacijom zraka u prostoriji RLS 1 WR i higrostatom

Priključivanje higrostata s kontaktom bez napona. Ako se pri vlažnosti u prostoriji zatvori kontakt bez napona u higrostatu, ventilacijski se uređaj prebacuje na LS3 neovisno o namještenom stupnju ventilacije. Ako se smanji vlažnost u prostoriji (otvori se kontakt u higrostatu), ventilacijski uređaj ponovni se vraća na prethodno zadani stupanj ventilacije.

A - Ventilacijski uređaj WR 300, WR 400

A1 - Upravljačka ploča: Kratkospojnik 10 (CO2) otvoren.

B1 - Regulacija zraka u prostoriji RLS 1 WR

rel. vlaž. - Higrostat HY5 ili HY5I, vidi pribor

Ventilacijski uređaj u tvornici je pripremljen za priključivanje higrostata s kontaktom bez napona, odnosno kratkospojnik 10 na upravljačkoj ploči A1 je otvoren.

W3' - Priključni kabel za vanjski higrostat (na mjestu ugradnje).

Priključak na upravljačkoj ploči A2 na stezaljkama "CO2"

vidi sliku



Ventilacijski uređaj WR 300, WR 400 s regulacijom zraka u prostoriji RLS 1 WR

A - Ventilacijski uređaj WR 300, WR 400

ABL - Odsisni zrak

A1 - Upravljačka ploča

B - Upravljačka jedinica RLS 1 WR

BA - Radni indikator

M1 - Ventilator za usisni zrak

M2 - Ventilator za odsisni zrak

N - mreža

S - Kontaktna sklopka na vratima/aktiviranje na prednjoj ploči

S1 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 1

S2 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 2

S3 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 3

S1 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 1

S2 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 2

S3 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 3

Tmin - Temperaturni osjetnik za protusmrzavajuću zaštitu

W1 - Priključni kabel 230 V AC

W2 - Upravljački vod za upravljačku jedinicu

ZUL - Usisni zrak

Postavke kratkospojnika:

J 1-3 - Tip uređaja, 001=WR 300 / 010=WR 400

J 4-5 - Temperatura zaštite od smrzavanja

J 6 - Nema funkcije

J 7 - Vremensko ograničenje (60 minuta) LS 3 je aktivirano

J 8 - Upravljačka jedinica RLS 1 WR je odabrana

J 9 - Funkcija za isključivanje na upravljačkoj jedinici RLS 1 WR je odobrena

J 10 - 0-10 V ulaz za CO2-osjetnik blokiran

Druge mogućnosti priključivanja:

W3 / W3' - Priključni kabel (na mjestu ugradnje) za vanjski CO2-osjetnik, higrostat ili vanjski radni indikator.

CO2-osjetnik: SKD higrostat: HY5 / HY5I

k1 - Kontakt releja bez napona (maks. 3 A / 250 V, 2 A / 30 V DC). Kontakt je zatvoren ako radi ventilacijski uređaj.



Ventilacijski uređaj WR 300, WR 400 s regulacijom zraka u prostoriji RLS 2 F

A - Ventilacijski uređaj WR 300, WR 400

ABL - Odsisni zrak

A1 - Upravljačka ploča

B - Upravljačka jedinica RLS 1 WR

BA - Radni indikator

M1 - Ventilator za usisni zrak

M2 - Ventilator za odsisni zrak

N - mreža

S - Kontaktna sklopka na vratima/aktiviranje na prednjoj ploči

S1 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 1

S2 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 2

S3 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 3

S1 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 1

S2 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 2

S3 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 3

Tmin - Temperaturni osjetnik za protusmrzavajuću zaštitu

W1 - Priključni vod 230 V AC

W2 - Upravljački vod za upravljačku jedinicu

ZUL - Usisni zrak

* - Smeđe i bijele žile nisu potrebne. Izolirajte ih!

Postavke kratkospojnika:

J 1-3 - Tip uređaja, 001=WR 300 / 010=WR 400

J 4-5 - Temperatura zaštite od smrzavanja

J 6 - Nema funkcije

J 7 - Nema funkciju pri uporabi upravljačke jedinice RLS 2 F

J 8 - Upravljačka jedinica RLS 1 WR je odabrana

J 9 - Nema funkciju pri uporabi upravljačke jedinice RLS 2 F

J 10 - 0-10 V ulaz za CO2-osjetnik blokiran

Druge mogućnosti priključivanja:

W3 / W3' - Priključni kabel (na mjestu ugradnje) za vanjski CO2-osjetnik, higrostat ili vanjski radni indikator.

CO2-osjetnik: SKD higrostat: HY 5/HY 5 I

k1 - Kontakt releja bez napona (maks. 3 A / 250 V, 2 A / 30 V DC). Kontakt je zatvoren ako radi ventilacijski uređaj.



Shema ožičenja WR 300 / WR 400 s regulacijom zraka u prostoriji RLS D1 WR (funkcija Plus)

A - Ventilacijski uređaj WR 300 / WR 400 ili RB 300 / RB 400

A1 - Elektronički uložak

A2 - Upravljačka ploča

B1 - Regulacija zraka u prostoriji RLS 1 WR ili RB-ZF4

B - Regulacija zraka u prostoriji RLS D1 WR ili RB-D1-ZF4

W1 - Priključni kabel 230 V AC

W2 - Obloženi upravljački vod (na mjestu ugradnje) za regulaciju zraka u prostoriji RLS D1 WR / RB-D1-ZF4. Umjesto regulacije zraka u prostoriji B1 (RLS 1 WR / RB-ZF4) možete priključiti i regulaciju zraka u prostoriji B (RLS D1 WR /

RB-D1-ZF4). Vanjski promjer obloženog voda 3,2...6,5 mm, npr. LIYCY 2 x 0,75 mm².

W2 - Upravljački vod (na mjestu ugradnje) za regulaciju zraka u prostoriji RLS 1 WR / RB-ZF4. Vanjski promjer upravljačkog voda 3,2...6,5 mm, npr. LIYY 6 x 0,34 mm²

S1 - Sklopka uređaja

M1 - Ventilator za usisni zrak

M2 - Ventilator za odsisni zrak

S - Kontaktna sklopka na vratima/aktiviranje na prednjoj ploči

T-min - Temperaturni osjetnik za protusmrzavajuću zaštitu

S1 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 1

S2 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 2

S3 [plava] - Potenciometar za namještanje volumena usisnog zraka stupanj ventilacije 3

S1 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 1

S2 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 2

S3 [crvena] - Potenciometar za namještanje volumena odsisnog zraka stupanj ventilacije 3

Postavke kratkospojnika

J 1-3 - Tip uređaja WR 300 (0,0,1) / WR 400 (0,1,0)

J 4-5 - Temperatura zaštite od smrzavanja

J 6 - Nema funkcije

J 7 - Vremensko ograničenje (60 minuta) LS3 je aktivira

J 8 - Upravljač RLS 1 WR ili RLS D1 WR je odabran

J 9 - Zaštita od vlažnosti u položaju sklopke za isključivanje je blokirana. Upravljač: Položaj sklopke za isključivanje (pripravnost) je

odobren

J 10 - 0-10 V ulaz za CO2-osjetnik blokiran

Druge mogućnosti priključivanja

W3 - Priključni kabel (na mjestu ugradnje) za vanjske radne indikatore.

k1 - Kontakt releja bez napona k1 (maks. 3 A / 250 V AC, 2 A / 30 V DC). Kontakt k1 je zatvoren ako radi ventilacijski uređaj.

W4 - Priključni kabel (na mjestu ugradnje) za vanjski CO2-osjetnik/VOC-osjetnik ili vanjski higrostat. Higrostat s kontaktom bez napona.

W5 - Priključni kabel (na mjestu ugradnje) za vanjski regulator razlike tlaka. Regulator razlike tlaka s kontaktom releja bez napona. Minimalna prespojna snaga kontakta releja: 230 V AC/2 A. Uklonite most J1 na upravljačkoj ploči A2.



Raniji model - Noviji model

WR 300 - Noviji model

Tip proizvodaNazivBr. art.Akcija
Središnji ventilacijski uređajWR 3100095.0220
  • Na blok za zabilješke

Blok za zabilješke
Upit
Usporedba proizvoda
Blok za zabilješke nudi mogućnost da na jednom mjestu skupljate sve proizvode koje želite. Blok za zabilješke može mijenjati kako to želite. Možete promijeniti količinu i poziciju proizvoda, ponovno promijeniti stranicu proizvoda, podatkovne preuzeti listove proizvoda, izbrisati pozicije i proizvode i označiti ih kao opciju. Blok za zabilješke možete spremiti na lokalno računalo i kasnije ponovno pozvati za dodatne izmjene. S završenim blokom za zabilješke možete preuzeti tekstove za javni natječaj svih spremljenih proizvoda, izraditi upit ili usporediti proizvode.
Sortiraj Tip proizvoda Naziv Br. art. PDF Asortiman Kataloška cijena * (EUR) Količina Opcija Ukupni bruto iznos (EUR)
Na bloku za zabilješke nema proizvoda
Spremi blok za zabilješke na lokalno računalo
Učitaj bloka za zabilješke s lokalnog računala

Pretraživanje

Ovdje možete pretraživati proizvode, dokumente, stranice sa sadržajima itd

Naša web stranica koristi "cookies" kako bi Vam pružili optimalnu uslugu. Slažem se

Impresum Zaštita podataka
