Središnji ventilacijski uređaj

WS 250

Više se ne isporučuje
Broj artikla: 0095.0050
Proizvođač: MAICO
Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s... više informacija
Primjeri primjene: Obiteljska kuća, Pasivna kuća, Ured, Čekaonica
WS 250 IM0009845.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s konstantnom regulacijom volumena zraka, 4 x DN 160, uklj. digitalni upravljač, grijač protusmrzavajuće zaštite, premosnik, odobrenje DIBT-a i pasivne kuće, 100 - 250 m³/h, moguć KNX-spoj
WS 250 IM0014531.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s konstantnom regulacijom volumena zraka, 4 x DN 160, uklj. digitalni upravljač, grijač protusmrzavajuće zaštite, premosnik, odobrenje DIBT-a i pasivne kuće, 100 - 250 m³/h, moguć KNX-spoj
WS 250 IM0016031.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s konstantnom regulacijom volumena zraka, 4 x DN 160, uklj. digitalni upravljač, grijač protusmrzavajuće zaštite, premosnik, odobrenje DIBT-a i pasivne kuće, 100 - 250 m³/h, moguć KNX-spoj
WS 250 IM0007254.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s konstantnom regulacijom volumena zraka, 4 x DN 160, uklj. digitalni upravljač, grijač protusmrzavajuće zaštite, premosnik, odobrenje DIBT-a i pasivne kuće, 100 - 250 m³/h, moguć KNX-spoj
WS 250 IM0013704.PNG Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s konstantnom regulacijom volumena zraka, 4 x DN 160, uklj. digitalni upravljač, grijač protusmrzavajuće zaštite, premosnik, odobrenje DIBT-a i pasivne kuće, 100 - 250 m³/h, moguć KNX-spoj

Krivulja

WS 250 - Krivulja

  1. Stupanj 1: 100 m3/h
  2. Stupanj 2: 150 m3/h
  3. Stupanj 3: 250 m3/h



WS 250 - Krivulja

I - Qh = 30 kWh/(m2a)

II - Qh = 40 kWh/(m2a)

III- Qh = 50 kWh/(m2a)

IV - Qh = 60 kWh/(m2a)

V - Qh = 70 kWh/(m2a)

VI - Qh = 80 kWh/(m2a)

VII - Qh = 90 kWh/(m2a)

Grijanje

Predaja: Radijatori s ventilom termostata 1 K

Spremanje: bez spremanja

Raspodjela: grijano, unutra, 55 °C/45 °C, pumpa regulirana

Stvaranje: Kondenzirajući kotao unutar toplinske ovojnice

Pitka voda topla

Spremanje: neizravno grijani spremnik unutar toplinske ovojnice

Raspodjela: središnje u zgradi bez cirkulacije, vodoravna raspodjela unutar toplinske ovojnice

Stvaranje: središnje s kondenzirajućim kotlom

Uzeto u obzir: 12,5 kWh/(m2a)

Prozračivanje

Predaja: Ventilacijski sustav s temperaturom odsisnog zraka od 20 °C

Raspodjela: Središnji sustav za usisni i odsisni zrak

Stvaranje: WS 250

Crtež s veličinama

WS 250 - Crtež s veličinama [mm]

  1. Istrošeni zrak
  2. Usisni zrak
  3. Odsisni zrak
  4. Vanjski zrak
  5. Električni priključak
  6. Priključak za kondenzat

Tehnički podaci

WS 250 - Tehnički podaci

Artikl WS 250
Broj stupnjeva ventilacije 3
Volumen zraka 100 m³/h - 250 m³/h
Konstanta volumena zraka da
S mogućnošću upravljanja brzinom
SEC average -32,4 kWh/(m²*a)
Klasa energetske učinkovitosti B
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz/60 Hz
Apsorpcija struje 30 W - 95 W / Na protutlaku od 100 Pa
IMaks. 6,9 A / Pri aktivnom grijaču protusmrzavajuće zaštite
Vrsta zaštite IP 00
Električni utični spoj Šuko
Odobrenje DIBT-a da
Certifikacija PHI da
Mjesto postavljanja Podrum / Spremnik / Krovni stup / Prostorija s kućnim priključcima / Kotlovnica
Vrsta sustava središnje
Materijal izmjenjivača topline Plastika
Boja čisto bijela, slična RAL 9010
Težina 79 kg
Razred filtra G4 / F7 / G4 / F7
Promjer priključka 160 mm
Promjer priključka za odvod kondenzata Priključak crijeva 1/2"
Širina 759 mm
Visina 854 mm
Dubina 531 mm
Temperatura struje zraka kod IMaks. 50 °C
Stupanj dobave topline 92 %
Vrsta izvedbe izmjenjivača topline Križna protustruja
Premošćivanje automatski
Predgrijač integrirano
Entalpijski izmjenjivač topline opcija (WSET 250)
Uključivanje protusmrzavajuće zaštite da
Uključivanje ljetnog rada Odsisni zrak
Nadzor filtra upravljano tlakom
Regulacija vlage opcija s HY 5, HY 5 I, HY 10 AP, HY 10 UP
CO2-regulacija (opcija) SKD + relej (na)
Regulacija kvalitete zraka (opcija) EAQ 10/1
KNX-spoj (opcija) na mjestu ugradnje
MODBUS-sučelje ne
Upravljač u isporuci da
Upravljač (opcija) ne
Radijsko uključivanje/isključivanje (opcija) XE 1, XS 1
Radijska integracija za EnOcean (opcija) ne
Mobilno upravljanje ne
Razina zvučnog tlaka radijacije kućišta 36 dB(A) / Razmak 1 m, apsorpcija buke 10 m²
Broj odobrenja Z-51.3-104
Jedinica za pakiranje 1 kom
Asortiman K
GTIN (EAN) 4012799950509
Broj artikla 0095.0050



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, Stupanj 2 (dB(A))

29

34

29

33

24

22

20

16

38

LWA5, Stupanj 2 (dB(A))

28

37

39

40

40

40

34

26

48

LWA6, Stupanj 2 (dB(A))

18

27

26

31

39

26

17

8

41

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

LWA5, LWA6 = jačina zvuka predana u slobodno okruženje. LWA5 Spoj odsisnog kanala, LWA6 Postolje usisnog zraka.

Izmjereno pri volumenu zraka od 150 m³/h.

Pribor

WS 250 - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Zračni filtar, zamjena WSF 250 0093.0890 na zahtijev
  • Na blok za zabilješke
Zračni filtar, zamjena WSG 250 0093.0891 na zahtijev
  • Na blok za zabilješke
Entalpijski izmjenjivač topline WSET 250 Više se ne isporučuje 0192.0610 na zahtijev
  • Na blok za zabilješke
Zidni držač WSK 250 Više se ne isporučuje 0018.0223 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Sustav ventilacijskih cijevi MAICOTherm, toplinski izoliran Toplinski izoliran sustav ventilacijskih cijevi MAICOTherm MT - - -
Izmjenjivač topline rasolina-zemlja Izmjenjivač topline rasolina-zemlja EW - - -
Jet mlaznica WD - - -
Sustav ventilacijskih cijevi MAICOFlex, okrugao Prilagodljivi okrugli sustav ventilacijskih cijevi MAICOFlex MF - - -
Sustav ventilacijskih cijevi MAICOFlex, ravan Fleksibilni ravni sustav ventilacijskih cijevi MAICO FFS - - -
Sustav ventilacijskih cijevi MAICOFlex, okrugao Prilagodljivi okrugli sustav ventilacijskih cijevi MAICOFlex - - -
Ventilacijska rešetka na vratima Ventilacijska rešetka na vratima - - -
Unutarnja rešetka, prilagodljiva AZE 100 - - -
Žaluzina AS 20 0151.0330 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MGR 160 alu 0078.0036 na zahtijev
  • Na blok za zabilješke
Zračni poklopac od plemenitog čelika LH-V2A 16 0151.0380 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrak KW-AL 16E 0152.0077 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrak KW-AL 16W 0152.0078 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrak KW-AL 20E 0152.0081 na zahtijev
  • Na blok za zabilješke
Zidno postolje za vanjski zrak KW-AL 20W 0152.0082 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 16E 0152.0079 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 16W 0152.0080 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 20E 0152.0083 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 20W 0152.0084 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postolje KWH 16 L 0152.0061 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postolje KWH 16 R 0152.0060 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postolje KWH 20 L 0152.0063 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postolje KWH 20 R 0152.0062 na zahtijev
  • Na blok za zabilješke
Krovni izlaz DF 160 S 0092.0375 na zahtijev
  • Na blok za zabilješke
Krovna ploča DP 160 SB 0092.0380 na zahtijev
  • Na blok za zabilješke
Krovna ploča DP 160 A 0092.0383 na zahtijev
  • Na blok za zabilješke
Pričvrsna obujmica BS 160 0092.0360 na zahtijev
  • Na blok za zabilješke
Rešetka za zaštitu od kišnice RG 160 0151.0281 na zahtijev
  • Na blok za zabilješke
Ventil za odsisni i usisni zrak AZV 100 0152.0087 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plastika TK 10 0151.0192 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plastika TK 12 0151.0198 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TM 10 0151.0194 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TM 12 0151.0196 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelik TM-V2A 10 0151.0374 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelik TM-V2A 12 0151.0375 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFA 10 0151.0369 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFA 12 0151.0370 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFZ 10 0151.0364 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFZ 12 0151.0365 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZ EBR-D 10 0092.0493 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZ EBR-D 12 0092.0494 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Element filtra za masnoću za odsisni zrak FFE 10 0092.0506 na zahtijev
  • Na blok za zabilješke
Toplinski izolirano koljeno postolja s dugačkim krakom ABLS 160 0058.0048 na zahtijev
  • Na blok za zabilješke
Kutija prigušivača SB 12/16 0059.0995 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 10 0092.0311 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 12 0092.0312 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16 0092.0314 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16/50 0092.0324 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 8 0044.0213 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 10 0044.0214 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 12 0044.0215 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 16 0044.0216 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka ERH 16-2 0082.0102 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 16-2 0082.0118 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-4 0149.0077 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-5 0149.0061 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-7 0149.0052 na zahtijev
  • Na blok za zabilješke
Radijska sklopka XS 1 0157.0344 na zahtijev
  • Na blok za zabilješke
Radijski prijamnik XE 1 0157.0343 na zahtijev
  • Na blok za zabilješke
Termostat TH 10 0157.0764 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature ETL 16 P Obustavljeni proizvod 0157.0824 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnik FL 30 P 0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnik FR 30 P 0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 AP Obustavljeni proizvod 0157.0358 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 UP Obustavljeni proizvod 0157.0357 na zahtijev
  • Na blok za zabilješke
Regulator kvalitete zraka EAQ 10/1 0157.0777 na zahtijev
  • Na blok za zabilješke
Higrostat HY 5 Više se ne isporučuje 0157.0123 na zahtijev
  • Na blok za zabilješke
Higrostat HY 5 I Više se ne isporučuje 0157.0125 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

WS 250

Kratka informacija

Središnji ventilacijski uređaj s vrlo učinkovitom rekuperacijom topline, motori s tehnologijom EC s konstantnom regulacijom volumena zraka, 4 x DN 160, uklj. digitalni upravljač, grijač protusmrzavajuće zaštite, premosnik, odobrenje DIBT-a i pasivne kuće, 100 - 250 m³/h, moguć KNX-spoj

Opis proizvoda

Značajke

  • Automatska konstantna regulacija volumena zraka za istu količinu strujanja zraka.
  • Posebno štedljivo zbog trofaznih motora.
  • Pocinčano limeno kućište, izvana obloženo prahom u skladu s bojom RAL 9010, u sendvič-izvedbi, s integriranom toplinskom izolacijom.
  • Boja čisto bijela slična RAL 9010.
  • Integrirani filtarski sustav s filtrom za grubu prašinu (G4) i filtrom za finu prašinu (F7) u vanjskom zraku, filtrom za grubu prašinu (G4) u odsisnom zraku. Zamjena filtra moguća bez alata.
  • Elektronički nadzor filtra s porukom za zamjenu filtra na upravljaču.
  • Četiri spoja cijevi DN 160 s gumenom usnom brtvom na gornjoj strani uređaja. Za ispravno priključivanje cijevnih prigušivača.
  • Raspodjela zraka premosnika/izmjenjivača topline = 70 % / 30 %.
  • Upravljač uključen u isporuku.
  • Odobrenje DIBT-a i certifikacija PH.
  • Moguće priključivanje na KNX-sustave.

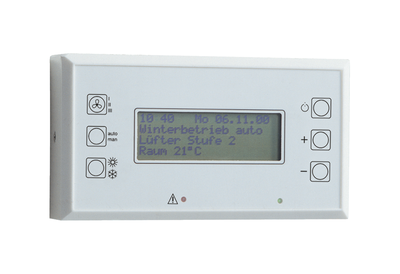

Upravljač

  • U isporuci WS 250.
  • Prebacivanje stupnjeva ventilacije, tajmer, dnevni i tjedni program, indikator za zamjenu filtra i poruke o smetnjama.
  • Priključivanje upravljača na središnji uređaj obavlja se obloženim 5-žilnim vodom. Njihova maksimalna dužina iznosi 100 m.
  • Dimenzije upravljača:
    • Širina: 150 mm
    • Visina: 80 mm
    • Dubina: 32 mm

Izmjenjivač topline

  • Križni protustrujni izmjenjivač topline od plastike (PS).
  • Jednostavno uklanjanje izmjenjivača topline za čišćenje vodom.

Protusmrzavajuća zaštita

  • Integrirano grijanje za odmrzavanje (1500 W) za rad bez smetnji i smrzavanja.
  • Preporuka: Kombinirajte uređaje s rekuperacijom topline s izmjenjivačem topline rasolina-zemlja.

Energetski učinkoviti ventilatori

  • Dva radijalna trofazna ventilatora, po jedan ventilator za usisni i odsisni zrak. Može se namjestiti na 5 m3/h u koracima od 100 m3/h do 250 m3/h.
  • Tri stupnja ventilacije:
    • 1 = smanjena ventilacija
    • 2 = nazivna ventilacija
    • 3 = intenzivna ventilacija
    • Tvornička postavka: 100 / 150 / 200 m3/h

Upute za montažu

  • Potrebna je montaža na zid ili na podnožje kako bi se osigurao pristup priključku za kondenzat.
  • Za postavljanje ili zidno vješanje nosačem: u podrum, područje potkrovlja i tehničku prostoriju.
  • Prednja ploča može se odviti.
  • Za zvučnu izolaciju odspojite kućište s pločama za buku tijela.

Ispust kondenzata

  • Odvod kondenzata obavlja se na dnu uređaja crijevom (DN 1/2") za priključivanje na sifon.

Sadržaj

Priključne sheme

WS 250 - Priključne sheme

WS 250

E1 - Osjetnik tlaka/filtar

E2 - CO2-dojavnik/relej na mjestu ugradnje (kontakt bez napona)

E3 - Regulator kvalitete zraka EAQ 10/1 / (kontakt bez napona)

E4 - Osjetnik vlažnosti, higrostat HY 5

E5 - Postoji dodatno grijanje, žičani mostovi (opcija) (kod vanjskog dodatnog grijanja spojite mostove E5)

E6 - Odaberite vanjski temperaturni osjetnik T2, žičani mostovi (opcija) (kod vanjskom temperaturnog osjetnika T2, spojite mostove E6)

T1 - Temperaturni osjetnik za vanjski zrak

T2 - Temperaturni osjetnik vanjski (opcija)

T3 - Temperaturni osjetnik za istrošeni zrak

T4 - Sobni osjetnik za odsisni zrak

K5 - Prespojni kontakt za vanjsko dodatno grijanje

S1 - Sigurnosna sklopka/ aktiviranje na prednjoj ploči

ZH - Vanjsko dodatno grijanje (opcija)

M1 - Ventilator za usisni zrak

M2 - Ventilator za odsisni zrak

M3 - Servomotor za premosnu žaluzinu

ST - Prespojna mrežna jedinica

LT - Jedinica za snagu

FH - Grijač protusmrzavajuće zaštita

BE - Upravljačka jedinica

G - Kućište

E - Umetak

O - Opcija



WS 250 i KNX BUS

SD - Utičnica

LT - Jedinica za snagu

E5 - Ožičite žičani most E5

BE - Upravljačka jedinica

O - Opcija

K1 - Stezaljka 1 = Odvlaživanje

K2 - Stezaljka 3 = Odvlaživanje

T4 - Sobni osjetnik

T2 - Drugi sobni osjetnik uz upravljačku jedinicu. Temperaturni osjetnik vanjski "KTY81-110" / opcija

KA - KNX pokretač na mjestu ugradnje

BUS - KNX SABIRNICA

Namjestite WS 250 na "ruč. ventilator stupanj 1" na upravljaču

Programiranje KNX pokretača:

Stupanj 0 = Isključite napon za napajanje (stupanj 0 = A1)

Stupanj 1 = A1 UKLJ, A2 ISKLJ, A3 ISKLJ

Stupanj 2 = A1 UKLJ, A2 UKLJ, A3 ISKLJ (stupanj 2 = A2)

Stupanj 3 = A1 UKLJ, A2 ISKLJ, A3 UKLJ (naknadni rad 60 min) (stupanj 3 = A3)



WS 250 s električnim grijačem zraka ERH 16-2

E5 - Spojite žičani most E5, postoji za vanjsko dodatno grijanje

T4 - Sobni osjetnik u upravljaču za WS 250. Potreba za grijanjem utvrđuje se usporedbom stvarne temperature u prostoriji (T4) i zadane sobne temperature

LW 9 - Osjetnik strujanja zraka u kanalu za usisni zrak

K1 - Zaštita snage US 16

ETL 16 P Elektronički regulator temperature

FL 30 P - Kanalni osjetnik u kanalu za usisni zrak

FR 30 P - Sobni osjetnik s regulatorom zadane vrijednosti

ERH 16-2 - Električni grijač zraka

BE - Upravljačka jedinica

WR 3223 - Jedinica za snagu

ZH - Vanjsko dodatno grijanje uklj/isklj

O - Opcija

SW - Zadana vrijednost

K - Kodiranje

N - Noćno smanjenje

S - Osjetnik

pK - E2-E4 kontakti bez napona!

  1. Vanjski kanalni osjetnik i unutrašnji regulator zadane vrijednosti u ETL 16 P
  2. Vanjski sobni osjetnik i vanjski regulator zadane vrijednosti
  3. Vanjski kanalni osjetnik i vanjski regulator zadane vrijednosti
  4. Unutrašnji sobni osjetnik i unutrašnji regulator zadane vrijednosti u ETL 16 P





Raniji model - Noviji model

Blok za zabilješke
Upit
Usporedba proizvoda
Blok za zabilješke nudi mogućnost da na jednom mjestu skupljate sve proizvode koje želite. Blok za zabilješke može mijenjati kako to želite. Možete promijeniti količinu i poziciju proizvoda, ponovno promijeniti stranicu proizvoda, podatkovne preuzeti listove proizvoda, izbrisati pozicije i proizvode i označiti ih kao opciju. Blok za zabilješke možete spremiti na lokalno računalo i kasnije ponovno pozvati za dodatne izmjene. S završenim blokom za zabilješke možete preuzeti tekstove za javni natječaj svih spremljenih proizvoda, izraditi upit ili usporediti proizvode.
Sortiraj Tip proizvoda Naziv Br. art. PDF Asortiman Kataloška cijena * (EUR) Količina Opcija Ukupni bruto iznos (EUR)
Na bloku za zabilješke nema proizvoda
Spremi blok za zabilješke na lokalno računalo
Učitaj bloka za zabilješke s lokalnog računala

Pretraživanje

Ovdje možete pretraživati proizvode, dokumente, stranice sa sadržajima itd

Naša web stranica koristi "cookies" kako bi Vam pružili optimalnu uslugu. Slažem se

Impresum Zaštita podataka
