Zvučno izolirana kutija za odsisni zrak

EKR 31-2

Broj artikla: 0080.0884
Proizvođač: MAICO
Zvučno izolirana kutija za odsisni zrak, DN 315, jednofazna struja
Primjeri primjene: Kuhinjska napa, Kuhinja kantine, Odsisavanje na radnom mjestu, Odsisavanje strojeva
EKR 31-2 IM0014804.PNG Zvučno izolirana kutija za odsisni zrak, DN 315, jednofazna struja

Krivulja

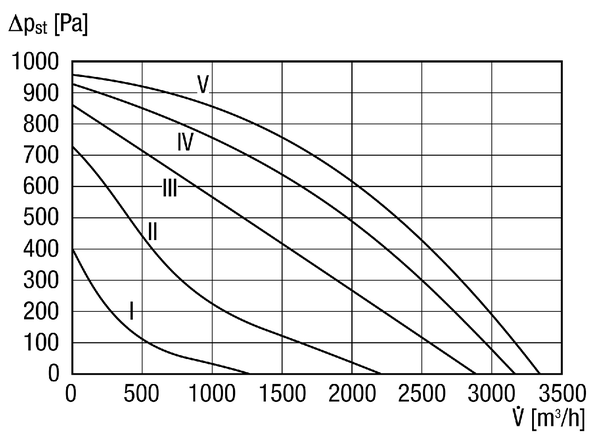

EKR 31-2 - Krivulja

Crtež s veličinama

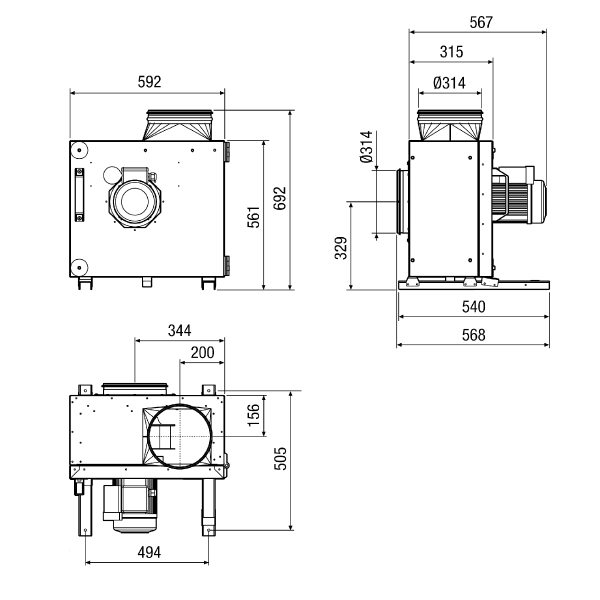

EKR 31-2 - Crtež s veličinama [mm]

Tehnički podaci

EKR 31-2 - Tehnički podaci

Artikl EKR 31-2
Volumen zraka 3.400 m³/h
Volumen zrakaNomin. 1.934 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 716 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 2.723 1/min / u opt. Stupanj djelovanja
Brzina 2.890 1/min
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 722 W / u opt. Stupanj djelovanja
INomin. 3,2 A / u opt. Stupanj djelovanja
IMaks. 4,1 A
Vrsta zaštite IP X4
Toplinska klasa F
Glavni kabel 5 / 1,5 mm²
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Čelični lim, pocinčani
Težina 47,5 kg
Ventilator se može izvući
Nominalna dužina 315 mm
Širina 832 mm
Visina 916 mm
Dubina 611 mm
Temperatura struje zraka kod IMaks. -20 °C do 120 °C
Temperatura okoline 80 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799808848
Broj artikla 0080.0884
Artikl EKR 31-2
Ukupna učinkovitost η 50,8 %
Kategorija mjerenja A
Kategorija učinkovitosti statička
Stupanj učinkovitosti N 62,9
Potreban VSD ne
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233 / Villingen-Schwenningen
Br. art. 0080.0884
PBEP /volumen zrakaBEP /Pfs, BEP 0,709 kW / 1.934 m³/h / 716 Pa
nBEP 2.723 1/min
Specifični omjer ≈ 1
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja -
IBEP 3,1 A
Razina jačine zvukaLWA5 80 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S1 (dB(A))

44

48

46

45

47

51

40

31

55

LWA2, S2 (dB(A))

49

55

59

57

59

59

54

48

65

LWA2, S3 (dB(A))

48

57

65

60

64

64

60

54

70

LWA2, S4 (dB(A))

51

59

67

61

67

65

62

56

72

LWA2, S5 (dB(A))

56

59

69

63

72

67

63

58

75

LWA5, S1 (dB(A))

33

52

52

59

55

59

58

44

64

LWA5, S2 (dB(A))

44

58

65

71

68

67

67

64

76

LWA5, S3 (dB(A))

48

64

72

76

74

72

71

67

81

LWA5, S4 (dB(A))

48

66

74

78

76

74

72

68

82

LWA5, S5 (dB(A))

54

66

76

80

78

75

74

70

85

LWA6, S1 (dB(A))

61

74

79

78

79

79

75

69

86

LWA6, S2 (dB(A))

59

72

78

75

77

77

74

68

84

LWA6, S3 (dB(A))

57

65

75

74

77

77

75

70

83

LWA6, S4 (dB(A))

56

65

78

78

81

80

77

72

86

LWA6, S5 (dB(A))

56

65

82

80

83

82

79

75

89

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor

Opis proizvoda

Opisproizvoda

EKR 31-2

Kratka informacija

Zvučno izolirana kutija za odsisni zrak, DN 315, jednofazna struja

Opis proizvoda

Značajke

  • Linija je posebno razvijena za teške uvjete rada kuhinjskog ventilatora za odsisni zrak.
  • Kućište s dvostrukom stijenkom od pocinčanog čeličnog lima za visoke zahtjeve za posebno nisku razinu buke.
  • Transport srednjih do velikih količina strujanja zraka pri velikim otporima.
  • Neosjetljivo na vruće zračne medije do 120° C.
  • Ulazni i izlazni priključak na strani spojnice, za izravnu ugradnju u ventilacijske kanale, s dvousnim brtvama.
  • S montažnom tračnicom i četiri prigušivača vibracija.
  • Ventilatorska jedinica može se izvući za čišćenje i održavanje.
  • Motor se nalazi izvan struje zraka.
  • S ispustom kondenzata ako odsisno postolje gleda prema gore.
  • Snažni radijalni propeleri s unatrag savijenim krilima.

Motor

  • Motor se regulira smanjenjem napona pomoću transformatora.
  • Toplinski kontakti vode se na stezaljkama.
  • Zaštita motora vanjskim uređajem za okidanje tipa MAICO MVE 10.
  • Vrsta zaštite IP X4 pri zatvorenom poklopcu kućišta i pri spoju cijevi na strani usisa i tlaka.

Upute za montažu

  • Ugradnja s odsisnim postoljem prema gore, desno ili lijevo.
  • Pri montaži s odsisnim postoljem koje gleda prema desno ili lijevo potrebno je na mjestu ugradnje premjestiti servisna vrata.

Električni spoj

  • Vanjska priključna kutija s vijčanim spojevima kabela.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

Priključne sheme

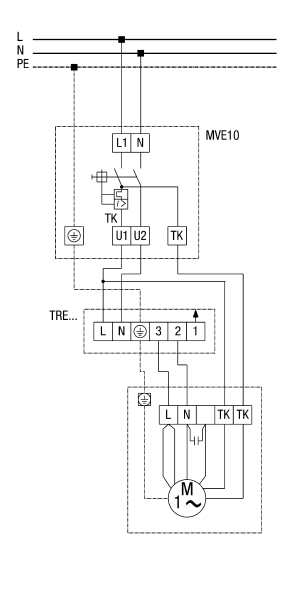

EKR 31-2 - Priključne sheme



Zvučno izolirana kutija za odsisni zrak EKR ..-2 sa zaštitnom sklopkom motora MVE 10 i petostupanjskim transformatorom TRE ...


Raniji model - Noviji model

EKR 31-2 - Raniji model
