Zvučno izolirana ventilacijska kutija

ESR 16-2

Više se ne isporučuje
Broj artikla: 0080.0057
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija, DN 160, jednofazna struja

Podatkovni list proizvoda
ESR 16-2 IM0009642.PNG Zvučno izolirana ventilacijska kutija, DN 160, jednofazna struja

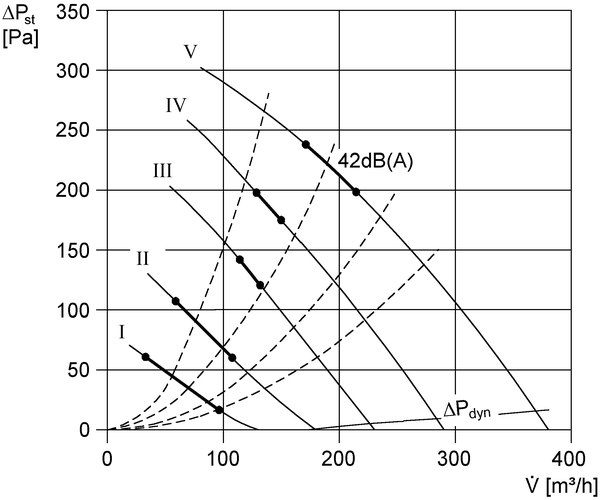

Krivulja

ESR 16-2 - Krivulja

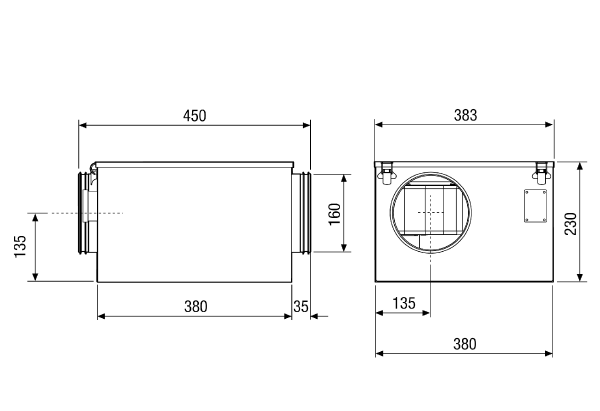

Crtež s veličinama

ESR 16-2 - Crtež s veličinama [mm]

Tehnički podaci

ESR 16-2 - Tehnički podaci

Artikl ESR 16-2
Volumen zraka 380 m³/h
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Nominalna snaga 110 W
INomin. 0,35 A
IMaks. 0,5 A
Vrsta zaštite IP 44
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Čelični lim, pocinčani
Težina s pakovanjem 14,028 kg
Nominalna dužina 160 mm
Širina 380 mm
Visina 230 mm
Dubina 450 mm
Širina s pakovanjem 545 mm
Visina s pakovanjem 275 mm
Dubina s pakovanjem 395 mm
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799800576
Broj artikla 0080.0057



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S5 (dB(A))

42

33

33

25

19

19

17

43

LWA5, S5 (dB(A))

47

45

40

40

38

37

33

51

LWA6, S5 (dB(A))

49

53

55

60

58

57

54

65

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor / Pribor za

ESR 16-2 - Pribor / Pribor za

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Komplet za konstrukcijski prijenos buke KSD-D 0092.0521 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Disk-ventil, plastika TK - - -
Disk-ventil, metal TM - - -
Disk-ventil, plemeniti čelik TM-V2A - - -
Disk-ventil, protupožarna zaštita TB, WBV - - -
Disk-ventil, metal TFA - - -
Disk-ventil, metal TFZ - - -
Ugradbeni okvir za TFA/TFZ EBR-D - - -
Automatski štitnik od povratnog toka AVM 16 0093.0008 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka SGR 16 0150.0125 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16 Obustavljeni proizvod 0092.0314 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16/50 Obustavljeni proizvod 0092.0324 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16-1 Novost 0092.0595 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16/50-1 Novost 0092.0603 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka ERH 16-2 0082.0102 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka DRH 16-5 0082.0105 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom ERH 16-2 R 0082.0142 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 16-5 R 0082.0143 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 16-2 0082.0118 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-4 0149.0077 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-7 0149.0052 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TRE 0,6-2 0157.0157 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TRE 1,6 S-2 0157.0162 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 ESS 20 0157.0749 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature DTL 16 P 0157.0825 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnik FL 30 P 0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnik FR 30 P 0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-5 Više se ne isporučuje 0149.0061 na zahtijev
  • Na blok za zabilješke
Regulator brzine ST 1 Više se ne isporučuje 0157.0810 na zahtijev
  • Na blok za zabilješke
Regulator brzine STU 1 Više se ne isporučuje 0157.0814 na zahtijev
  • Na blok za zabilješke
Regulator brzine, razvodna ploča STS 2,5 Više se ne isporučuje 0157.0255 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature ETL 16 P Više se ne isporučuje 0157.0824 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Opis proizvoda

Opisproizvoda

ESR 16-2

Kratka informacija

Zvučno izolirana ventilacijska kutija, DN 160, jednofazna struja

Opis proizvoda

Značajke

  • Sa zvučno izoliranim pločama od mineralnih vlakana debljine 50 mm za povećane zahtjeve za posebno nisku razinu buke.
  • Ulazni i izlazni priključak na strani spojnice, za izravnu ugradnju u ventilacijske kanale.
  • Uklonjivi poklopac kućišta s kvačicom za pričvršćivanje omogućuje jednostavno i brzo čišćenje ventilacijske kutije.
  • Radijalni propeleri od pocinčanog čelika, s naprijed savijenim krilima.
  • Statički i dinamički uravnotežen u skladu s normom DIN ISO 1940, kvaliteta uravnoteženja 6,3.

Smjer strujanja zraka

  • Smjer strujanja zraka označeni je strelicom na kućištu ventilatora.

Motor

  • Vanjski kondenzatorski motor.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Toplinska klasa B ili F.
  • Vrsta zaštite IP 44 pri zatvorenom poklopcu kućišta i pri spoju cijevi na strani usisa i tlaka.
  • Zbog tehnike faznog kuta može se pojaviti fizikalno uvjetovano zujanje. U prostorijama kolje zahtijevaju rad ventilatora s malo buke stoga primijenite petostupanjske transformatore za regulaciju brzine.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

Priključne sheme

ESR 16-2 - Priključne sheme



Raniji model - Noviji model

ESR 16-2 - Raniji model
