Zvučno izolirana ventilacijska kutija

ESR 31-2

Više se ne isporučuje
Broj artikla: 0080.0060
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija, DN 315, jednofazna struja

Podatkovni list proizvoda
ESR 31-2 IM0009642.PNG Zvučno izolirana ventilacijska kutija, DN 315, jednofazna struja
Natrag
  • Na blok za zabilješke
ESR 12-2
ESR 16-2
ESR 20-2
ESR 25-2
ESR 31-2

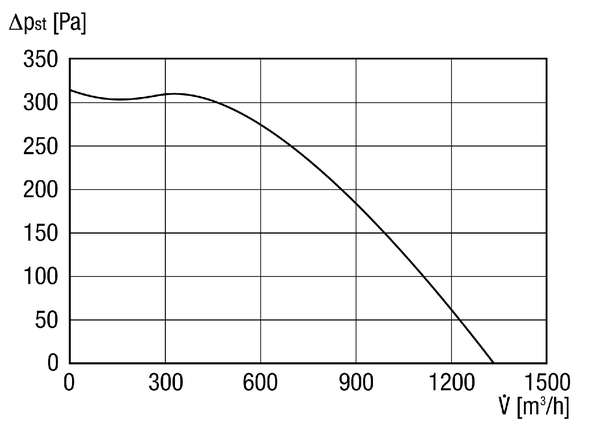

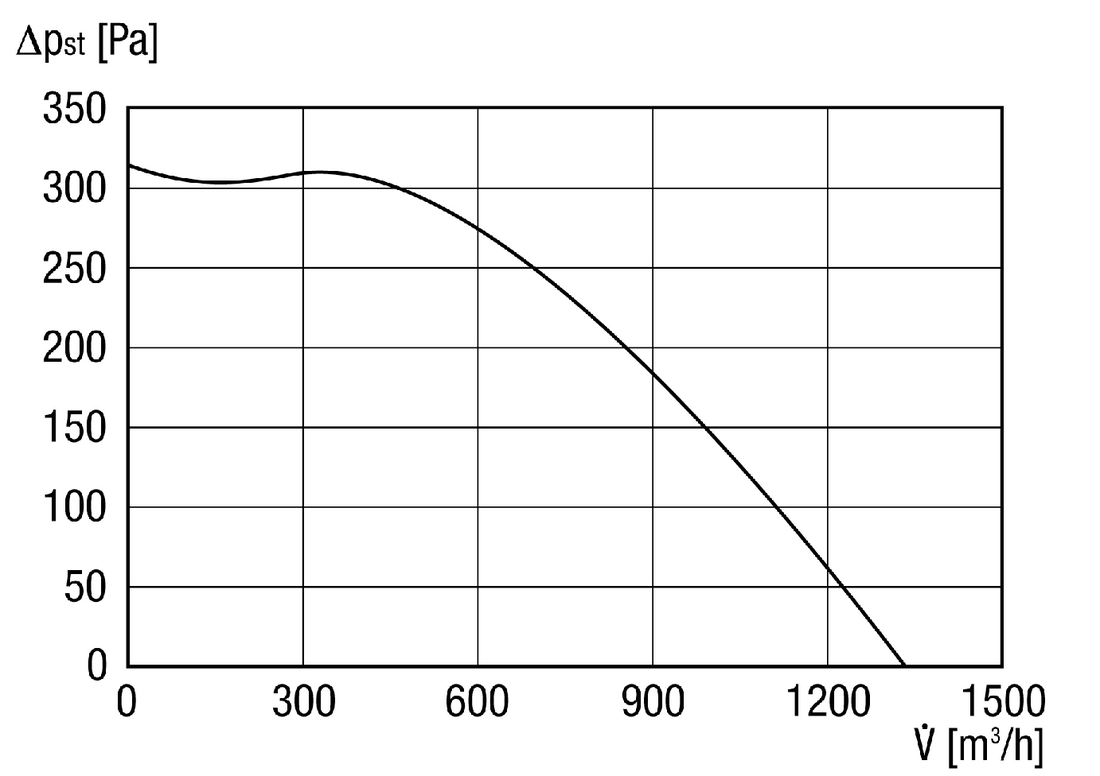

Krivulja

ESR 31-2 - Krivulja

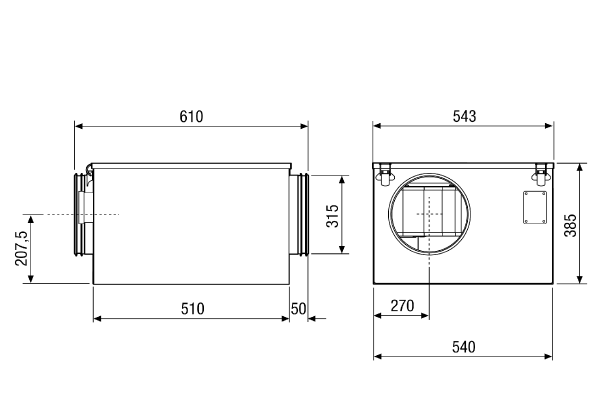

Crtež s veličinama

ESR 31-2 - Crtež s veličinama [mm]

Tehnički podaci

ESR 31-2 - Tehnički podaci

Artikl ESR 31-2
Volumen zraka 1.340 m³/h / Potrebno delta pst min = 100 Pa
S mogućnošću upravljanja brzinom ✔
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Nominalna snaga 380 W
IMaks. 1,6 A
Vrsta zaštite IP 44
Toplinska klasa F
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Čelični lim, pocinčani
Težina s pakovanjem 34,412 kg
Nominalna dužina 315 mm
Širina 540 mm
Visina 385 mm
Dubina 610 mm
Širina s pakovanjem 675 mm
Visina s pakovanjem 410 mm
Dubina s pakovanjem 560 mm
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799800606
Broj artikla 0080.0060



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S5 (dB(A))

–

49

43

43

38

34

37

33

51

LWA5, S5 (dB(A))

–

54

56

54

55

54

56

51

63

LWA6, S5 (dB(A))

–

54

56

54

55

54

56

51

77

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor / Pribor za

ESR 31-2 - Pribor / Pribor za

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Komplet za konstrukcijski prijenos buke KSD-D 0092.0521 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Disk-ventil, plastika TK - - -
Disk-ventil, metal TM - - -
Disk-ventil, plemeniti čelik TM-V2A - - -
Disk-ventil, protupožarna zaštita TB, WBV - - -
Disk-ventil, metal TFA - - -
Disk-ventil, metal TFZ - - -
Ugradbeni okvir za TFA/TFZ EBR-D - - -
Automatski štitnik od povratnog toka AVM 31 0093.0009 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka SGR 31 0150.0128 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 31 Obustavljeni proizvod 0092.0319 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 31/50 Obustavljeni proizvod 0092.0329 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 31-1 Novost 0092.0599 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 31/50-1 Novost 0092.0606 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka DRH 31-6 0082.0108 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 31-12 R 0082.0146 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 31-6 0082.0121 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 31-4 0149.0080 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 31-7 0149.0055 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TRE 3,3-2 0157.0159 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TRE 3,3 S-2 0157.0163 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 ESS 20 0157.0749 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature DTL 16 P 0157.0825 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnik FL 30 P 0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnik FR 30 P 0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 31-5 Više se ne isporučuje 0149.0064 na zahtijev
  • Na blok za zabilješke
Regulator brzine ST 5 Više se ne isporučuje 0157.0812 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature ETL 16 P Više se ne isporučuje 0157.0824 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Nadžbukni odsisni element, protupožarna zaštita Nadžbukni elementi za odsis zraka, protupožarna zaštita Centro-APB - - -
Odsisni element Elementi za odsisni zrak Centro - - -

Opis proizvoda

Opisproizvoda

ESR 31-2

Kratka informacija

Zvučno izolirana ventilacijska kutija, DN 315, jednofazna struja

Opis proizvoda

Značajke

  • Sa zvučno izoliranim pločama od mineralnih vlakana debljine 50 mm za povećane zahtjeve za posebno nisku razinu buke.
  • Ulazni i izlazni priključak na strani spojnice, za izravnu ugradnju u ventilacijske kanale.
  • Uklonjivi poklopac kućišta s kvačicom za pričvršćivanje omogućuje jednostavno i brzo čišćenje ventilacijske kutije.
  • Radijalni propeleri od pocinčanog čelika, s naprijed savijenim krilima.
  • Statički i dinamički uravnotežen u skladu s normom DIN ISO 1940, kvaliteta uravnoteženja 6,3.

Smjer strujanja zraka

  • Smjer strujanja zraka označeni je strelicom na kućištu ventilatora.

Motor

  • Vanjski kondenzatorski motor.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Toplinska klasa B ili F.
  • Vrsta zaštite IP 44 pri zatvorenom poklopcu kućišta i pri spoju cijevi na strani usisa i tlaka.
  • Zbog tehnike faznog kuta može se pojaviti fizikalno uvjetovano zujanje. U prostorijama kolje zahtijevaju rad ventilatora s malo buke stoga primijenite petostupanjske transformatore za regulaciju brzine.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

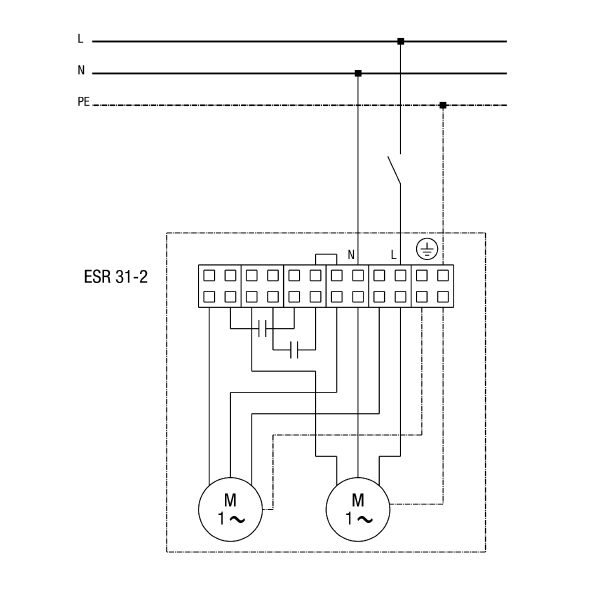

Priključne sheme

ESR 31-2 - Priključne sheme



Raniji model - Noviji model

ESR 31-2 - Raniji model

Tip proizvoda Naziv Br. art. Akcija
Zvučno izolirana ventilacijska kutija ESR 31/1 Više se ne isporučuje 0080.0285
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 31-2 Više se ne isporučuje 0080.0614
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 31-2 S Više se ne isporučuje 0080.0621
  • Na blok za zabilješke
