Zvučno izolirana ventilacijska kutija

ESR 16-2 S

Više se ne isporučuje
Broj artikla: 0080.0618
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja
Primjeri primjene: Komercijalni prostor, Prostorija za izlaganje, Ured, Ured nadzornog inženjera, Svlačionice
ESR 16-2 S IM0009647.PNG Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja

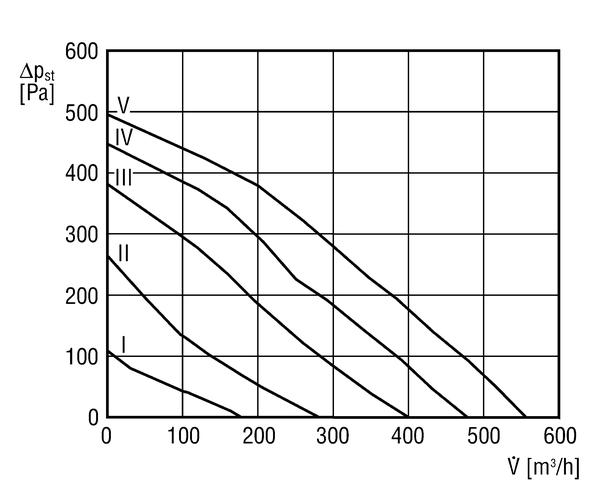

Krivulja

ESR 16-2 S - Krivulja

  • ESR 16-2 S IM0006541.PNG Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja

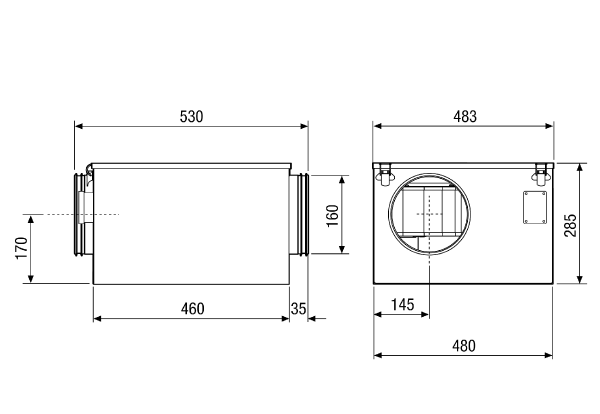

Crtež s veličinama

ESR 16-2 S - Crtež s veličinama [mm]

  • ESR 16-2 S IM0009606.PNG Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja

Tehnički podaci

ESR 16-2 S - Tehnički podaci

Artikl ESR 16-2 S
Volumen zraka 550 m³/h
Brzina 2.530 1/min
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Nominalna snaga 95 W
INomin. 0,41 A
IMaks. 0,5 A
Vrsta zaštite IP X4
Materijal kućišta Čelični lim, pocinčani
Težina 17,9
Ventilator se može izvući
Nominalna dužina 160 mm
Temperatura struje zraka kod nazivne struje -20 °C do 80 °C
Temperatura struje zraka kod IMaks. 80 °C
Temperatura okoline -20 °C do 80 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799806189
Broj artikla 0080.0618



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

40

49

49

41

40

38

28

53

LWA6, S5 (dB(A))

50

58

67

65

62

58

45

70

LWA2, S5 (dB(A))

43

45

49

34

29

27

21

51

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor

ESR 16-2 S - Pribor

Poseban pribor

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Komplet za konstrukcijski prijenos bukeKSD-D0092.0521 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvodaNazivBr. art.Cijena*(EUR)Akcija
Disk-ventil, plastikaTK---
Disk-ventil, metalTM---
Disk-ventil, plemeniti čelikTM-V2A---
Disk-ventil, protupožarna zaštitaTB, WBV---
Disk-ventil, metalTFA---
Disk-ventil, metalTFZ---
Ugradbeni okvir za TFA/TFZEBR-D---
Automatski štitnik od povratnog tokaAVM 160093.0008 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetkaSGR 160150.0125 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrakZWVQ 100152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrakZWVQ 120152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivačRSR 160092.0314 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivačRSR 16/500092.0324 na zahtijev
  • Na blok za zabilješke
Električni grijač zrakaERH 16-20082.0102 na zahtijev
  • Na blok za zabilješke
Električni grijač zrakaDRH 16-50082.0105 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatoromERH 16-2 R0082.0142 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatoromDRH 16-5 R0082.0143 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zrakaWRH 16-20082.0118 na zahtijev
  • Na blok za zabilješke
Zračni filtarTFE 16-40149.0077 na zahtijev
  • Na blok za zabilješke
Zračni filtarTFE 16-50149.0061 na zahtijev
  • Na blok za zabilješke
Zračni filtarTFE 16-70149.0052 na zahtijev
  • Na blok za zabilješke
ZaštitaUS 16 T0157.0769 na zahtijev
  • Na blok za zabilješke
Regulator brzineST 1Više se ne isporučuje0157.0810 na zahtijev
  • Na blok za zabilješke
Regulator brzine, razvodna pločaSTS 2,5Obustavljeni proizvod0157.0255 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2ESS 200157.0749 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperatureEAT 6 G/10157.0808 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperatureETL 16 PViše se ne isporučuje0157.0824 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperatureDTL 16 P0157.0825 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnikFL 30 P0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnikFR 30 P0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zrakaLW 90157.0779 na zahtijev
  • Na blok za zabilješke
Regulator brzineSTU 1Više se ne isporučuje0157.0814 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformatorTRE 0,6-1Više se ne isporučuje0157.0347 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarićTRE 1,6 SViše se ne isporučuje0157.0744 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

ESR 16-2 S

Kratka informacija

Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja

Opis proizvoda

Značajke

  • Optimalna učinkovitost, mali troškovi održavanja.
  • Uklonjivi poklopac kućišta sa zatvaračem.
  • Postolje na strani usisa i tlaka, za izravnu ugradnju u ventilacijske kanale.
  • Sa zvučno izoliranom kamenom vunom od staklene kaširane svile za povećane zahtjeve za posebno nisku razinu buke.

Smjer strujanja zraka

  • Smjer strujanja zraka označeni je strelicom na kućištu ventilatora.

Motor

  • Vanjski kondenzatorski motor.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Serijski gumeni ležaj motora sprječava prijenos vibracija na kućište.
  • Toplinska klasa B ili F.
  • Vrsta zaštite IP X4 pri zatvorenom poklopcu kućišta.

Motor na jednofaznu struju

  • Zaštita od pregrijavanja serijske proizvodnje.

Motor na trofaznu struju

  • Spojevi su bez napona na stezaljkama i moraju se priključiti na zaštitnu sklopku motora MV 25 ili na regulacijski krug zaštite.

Upute za montažu

  • Moguća ugradnja u svakom položaju.

Električni spoj

  • Prednja priključna kutija.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

Priključne sheme

ESR 16-2 S - Priključne sheme



Cijevni ventilator s električnim grijačem zraka DRH 25-9R, DRH 31-12R, DRH 35-12R i DRH 40-12R

S1 - Sustav uklj

S - Osjetnik

US16 - Svepolna sklopka (zaštita)

ERR... - Radijalni cijevni ventilator

DRH...R - Električni grijač zraka: DRH 25-9R, DRH 31-12R, DRH 35-12R, DRH 40-12R

B=Most unutrašnji/vanjski mora biti zatvoren

C=Ne mijenjajte postavku potenciometra

D=Potenciometar zadane vrijednosti za ograničenje MIN

E=Potenciometar zadane vrijednosti za ograničenje MAKS

F=Most za ograničenje MAKS, most mora biti zatvoren!

G=Ako je most zatvoren, i ograničenje MIN je aktivno

FR30P - Vanjski regulator zadane vrijednosti (0-30°C) sa sobnim osjetnikom

FL60P - Vanjski kanalni osjetnik za ograničenje MIN, MAKS

LW9 - Osjetnik strujanja zraka (u položaju N)

Montaža osjetnika LW9 na ulaznoj strani grijača zraka

Namještanje zadane vrijednosti 0-30°C i zapisivanje sobne temperature s FR30P

Ograničenje min/maks 0-60°C u kanalu za usisni zrak s FL60P



Raniji model - Noviji model

ESR 16-2 S - Raniji model

Tip proizvodaNazivBr. art.Akcija
Zvučno izolirana ventilacijska kutijaESR 16 SViše se ne isporučuje0080.0228
  • Na blok za zabilješke

ESR 16-2 S - Noviji model

Tip proizvodaNazivBr. art.Akcija
Zvučno izolirana ventilacijska kutijaESR 16 ECObustavljeni proizvod0080.0085
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutijaESR 16-2Više se ne isporučuje0080.0611
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutijaESR 16-2Više se ne isporučuje0080.0057
  • Na blok za zabilješke
