Zvučno izolirana ventilacijska kutija

ESR 16 S

Više se ne isporučuje
Broj artikla: 0080.0228
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja
ESR 16 S IM0009881.PNG Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja

Krivulja

ESR 16 S - Krivulja

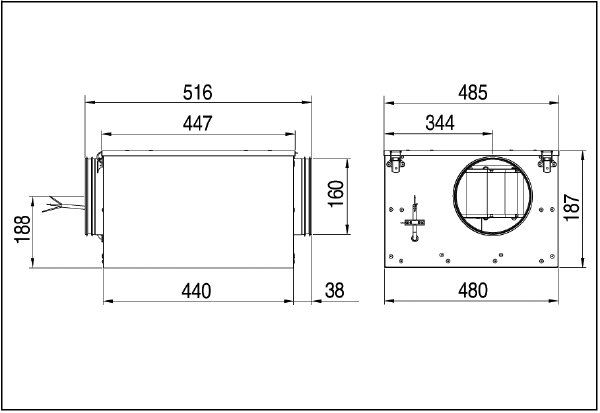

Crtež s veličinama

ESR 16 S - Crtež s veličinama [mm]

Tehnički podaci

ESR 16 S - Tehnički podaci

Artikl ESR 16 S
Volumen zraka 550 m³/h
Brzina 2.530 1/min
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Nominalna snaga 95 W
INomin. 0,41 A
IMaks. 0,5 A
Težina 20
Ventilator se može izvući
Nominalna dužina 160 mm
Temperatura struje zraka kod nazivne struje 80 °C
Temperatura okoline 80 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799802280
Broj artikla 0080.0228



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

40

49

49

41

40

38

28

53

LWA6, S5 (dB(A))

50

58

67

65

62

58

45

70

LWA2, S5 (dB(A))

43

45

49

34

29

27

21

51

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor

ESR 16 S - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Automatski štitnik od povratnog toka AVM 16 0093.0008 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16 0092.0314 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 16/50 0092.0324 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka ERH 16-2 0082.0102 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka DRH 16-5 0082.0105 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom ERH 16-2 R 0082.0142 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 16-5 R 0082.0143 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 16-2 0082.0118 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-4 0149.0077 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-5 0149.0061 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 16-7 0149.0052 na zahtijev
  • Na blok za zabilješke
Izmjenjivač topline WT 300 Više se ne isporučuje 0152.0020 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Zaštitna rešetka SGR 16 0150.0125 na zahtijev
  • Na blok za zabilješke
Regulator brzine ST 1 Više se ne isporučuje 0157.0810 na zahtijev
  • Na blok za zabilješke
Regulator brzine, razvodna ploča STS 2,5 Više se ne isporučuje 0157.0255 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 ESS 20 0157.0749 na zahtijev
  • Na blok za zabilješke
Regulator brzine STU 1 Više se ne isporučuje 0157.0814 na zahtijev
  • Na blok za zabilješke
TRE 0,6 Više se ne isporučuje 0016.0111 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TRE 1,6 S Više se ne isporučuje 0157.0744 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

ESR 16 S

Kratka informacija

Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 160, jednofazna struja

Sadržaj

Priključne sheme

ESR 16 S - Priključne sheme



Cijevni ventilator s električnim grijačem zraka ERH 16-2 R

S1 - Sustav uklj

US16 - Svepolna sklopka (zaštita)

ERR... - Radijalni cijevni ventilator

ERH...R - Električni grijač zraka: ERH16-2R

B=Most unutrašnji/vanjski mora biti zatvoren

C=Ne mijenjajte postavku potenciometra

D=Potenciometar zadane vrijednosti za ograničenje MIN

E=Potenciometar zadane vrijednosti za ograničenje MAKS

F=Most za ograničenje MAKS, most mora biti zatvoren!

G=Ako je most zatvoren, i ograničenje MIN je aktivno

FR30P - Vanjski regulator zadane vrijednosti (0-30°C) sa sobnim osjetnikom

FL30P - Vanjski kanalni osjetnik za ograničenje MIN, MAKS

LW9 - Osjetnik strujanja zraka (u položaju N)

Montaža osjetnika LW9 na ulaznoj strani grijača zraka

Namještanje zadane vrijednosti 0-30°C i zapisivanje sobne temperature s FR30P

Ograničenje min/maks 0-60°C u kanalu za usisni zrak s FL60P



Cijevni ventilator s električnim grijačem zraka DRH 16-5R i DRH 20-6R

S1 - Sustav uklj

US16 - Svepolna sklopka (zaštita)

ERR... - Radijalni cijevni ventilator

DRH...R - Električni grijač zraka: DRH16-2R ili DRH20-6R

B=Most unutrašnji/vanjski mora biti zatvoren

C=Ne mijenjajte postavku potenciometra

D=Potenciometar zadane vrijednosti za ograničenje MIN

E=Potenciometar zadane vrijednosti za ograničenje MAKS

F=Most za ograničenje MAKS, most mora biti zatvoren!

G=Ako je most zatvoren, i ograničenje MIN je aktivno

FR30P - Vanjski regulator zadane vrijednosti (0-30°C) sa sobnim osjetnikom

FL30P - Vanjski kanalni osjetnik za ograničenje MIN, MAKS

LW9 - Osjetnik strujanja zraka (u položaju N)

Montaža osjetnika LW9 na ulaznoj strani grijača zraka

Namještanje zadane vrijednosti 0-30°C i zapisivanje sobne temperature s FR30P

Ograničenje min/maks 0-60°C u kanalu za usisni zrak s FL60P



Raniji model - Noviji model

ESR 16 S - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Zvučno izolirana ventilacijska kutija ESR 16-2 S Više se ne isporučuje 0080.0618
