Záró zsalu

AS 35

Termékszám: 0151.0333
Gyártó: MAICO
Légáram által működtetett zárózsalu, DN 355, horganyzott ráccsal
AS 35 IM0009826.PNG Légáram által működtetett zárózsalu, DN 355, horganyzott ráccsal

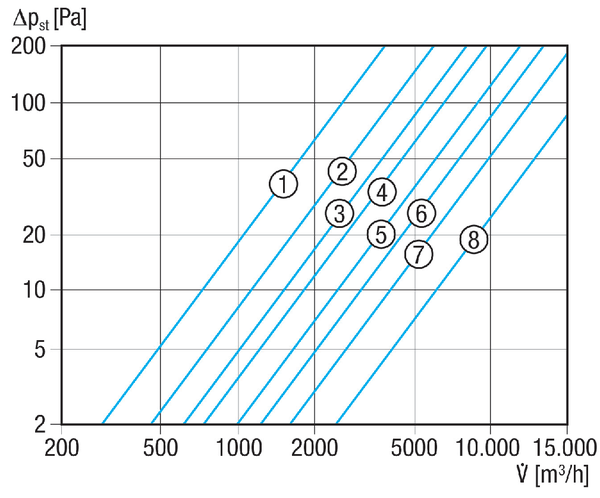

Jelleggörbe

AS 35 - Jelleggörbe Nyomásveszteségek

  • AS 35 IM0001358.PNG Légáram által működtetett zárózsalu, DN 355, horganyzott ráccsal
  1. AS 20
  2. AS 25
  3. AS 30
  4. AS 35
  5. AS 40
  6. AS 45
  7. AS 50
  8. AS 60

Méretarányos rajz

AS 35 - Méretarányos rajz [mm]

  • AS 35 IM0001359.PNG Légáram által működtetett zárózsalu, DN 355, horganyzott ráccsal
A: 360 mm
B: 40 mm
C: 420 mm
D: 355 mm
E: 338 mm

Műszaki adatok

AS 35 - Műszaki adatok

Termék AS 35
Légáramlás iránya Elszívás
Beszerelés külső
Beszerelési hely Fal
Beszerelési helyzet függőleges / vízszintes
Anyag műanyag, időjárás- és UV-álló
Szín kalmárfehér, a RAL 9016-hoz hasonló
Lamellaszín ezüstszürke
Súly 1,1 kg
Zsalutípus légáram által működtetett nyitás / zárás
Névleges méret 355 mm
Szélesség 360 mm
Magasság 360 mm
Mélység 40 mm
Környezeti hőmérséklet 60 °C
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799513339
Termékszám 0151.0333

Tartozékok / Tartozék -hoz

AS 35 - Tartozékok / Tartozék -hoz

Készülékhez tartozó kiegészítők

TerméktípusNévCikkszámÁr*(EUR)akció
ÖsszekötőkeretekZVR 350093.0194 igény szerint
  • A Jegyzetlapra

általános tartozék

TerméktípusNévCikkszámÁr*(EUR)akció
Axiál fali ventilátorDN 350---
Axiális fali ventilátorEZF, DZF - DN 350---
Axiál csőventilátorEZR, DZR - DN 350---
Axiál fali ventilátorDZQ-Ex e- DN 350---
Axiál csőventilátorDZR-Ex e- DN 350---
Axiál fali ventilátorDN 350---
Axiál csőventilátorEZR, DZR - DN 350---
Axiál csőventilátorDZL - DN 350---
Fali ventilátorEN 31Már nem szállítható0081.0303 igény szerint
  • A Jegyzetlapra
Fali ventilátorET 31Már nem szállítható0081.0503 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző dobozESR 31/1Már nem szállítható0080.0285 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző dobozESR 35/1Már nem szállítható0080.0286 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző dobozESR 31 SMár nem szállítható0080.0231 igény szerint
  • A Jegyzetlapra
Hangszigetelt szellőző dobozDSR 35 SMár nem szállítható0080.0232 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

AS 35

rövid leírás

Légáram által működtetett zárózsalu, DN 355, horganyzott ráccsal

Termékleírás

  • Zárózsaluk elszíváshoz.
  • Horganyzott védőráccsal.
  • 35-ös névleges mérettől középbordával a zsaluk stabilitásának növelése érdekében.
  • Javasolt tartozékok: Összekötő keret ZVR a zárózsaluk rögzítéséhez AS és RS a ventilátoron a fal helyett.

Beszerelési utasítások

  • Robbanásveszélyes légkörben történő felszerelésnél ellenőrizzük, hogy hozzáférhető-e a zárózsalu.
  • Ha hozzáférhető, akkor a zárózsalu köré húzzunk egy finom szemű drótkalitkát.
  • A szikraképződés elkerülése érdekében a drótkalitkát biztonságosan le kell földelni.
