Axiál csőventilátor

DZL 30/42 B

Már nem szállítható
Termékszám: 0086.0094
Gyártó: MAICO
Axiális csőventilátor DN 300, háromfázisú váltóáram
Alkalmazási példák: Gépi elszívó, Munkahelyi elszívórendszer, Műhely, Csoportvezetői iroda, Gyártási hely
Termék adatlap
DZL 30/42 B IM0014274.PNG Axiális csőventilátor DN 300, háromfázisú váltóáram

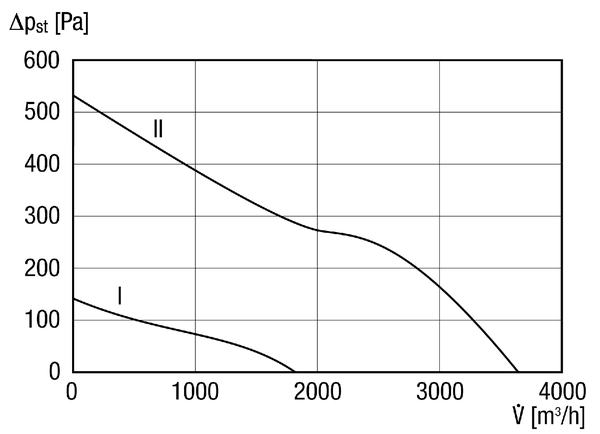

Jelleggörbe

DZL 30/42 B - Jelleggörbe

Méretarányos rajz

DZL 30/42 B - Méretarányos rajz [mm]

Karimafuratok száma: 8

Műszaki adatok

DZL 30/42 B - Műszaki adatok

Termék DZL 30/42 B
Modell Vezető egység
Légmennyiség 1.830 m³/h / 3.650 m³/h
Szabályozható fordulatszám
Irányváltási lehetőség
Feszültségfajta Háromfázisú váltóáram
Feszültségosztály 400 V
Hálózati frekvencia 50 Hz
Védelmi fokozat IP 55
Szigetelési osztály B
Váltható pólus
Hálózati kábel 7 x 1,5 mm²
Beszerelési helyzet függőleges / vízszintes
Anyag acéllemez, horganyzott
Súly 12,3 kg
Súly csomagolással 13,16 kg
Névleges méret 300 mm
Szélesség csomagolással együtt 420 mm
Magasság csomagolással együtt 430 mm
Mélység csomagolással együtt 330 mm
Közeg hőmérséklet névleges feszültségnél 60 °C
Közeg hőmérséklet Imax-nál -20 °C -ig 60 °C
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799860945
Termékszám 0086.0094
Termék DZL 30/42 B
Összhatékonyság η 42 %
Mérési kategória D
Hatékonysági kategória Összhatásfok
Hatékonysági fokozat N 50,8
VSD szükséges nem
Gyártási év Lásd a típustáblát
Gyártó neve / Hatósági nyilvántartási szám / Gyártó telephelye Maico Elektroapparate-Fabrik GmbH / Freiburgi cégbíróság, nyilvántartási szám: HRB 601233 / Villingen-Schwenningen
Cikkszám 0086.0094
PBEP / LégmennyiségBEP / Pfs, BEP 0,065 kW / 0,41 kW / 1.200 m³/h / 2.480 m³/h / 62 Pa / 250 Pa
nBEP 1.460 1/min / 2.830 1/min
specifikus kapcsolat ≈ 1
Információk szétszereléshez és eltávolításhoz lásd beszerelési útmutató
Információk beszereléshez, üzemeltetéshez és karbantartáshoz lásd beszerelési útmutató
Alkalmazott tárgyak a hatékonyság méréshez, amelyek a mérési kategóriában nem találhatók meg. -
IBEP 0,3 A / 1 A
HangteljesítményszintLWA5 66 dB(A) / 82 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA2, alacsony (dB(A))

22

38

47

57

52

52

47

37

60

LWA2, magas (dB(A))

35

48

59

67

73

70

66

58

76

LWA5, alacsony (dB(A))

25

39

59

66

61

63

57

45

69

LWA5, magas (dB(A))

37

50

78

76

86

84

75

69

89

LWA8, alacsony (dB(A))

36

46

58

71

68

68

67

63

75

LWA8, magas (dB(A))

60

61

72

84

89

88

83

79

93

LWA5, S2 (dB(A))

LWA2= a ház hangteljesítményszintje dB-ben

LWA5= szabad beszívás hangteljesítményszintje dB-ben

LWA8= ház és szabad kifúvás hangteljesítményszintje dB-ben

Termékleírás

Termékmegnevezés

DZL 30/42 B

rövid leírás

Axiális csőventilátor DN 300, háromfázisú váltóáram

Termékleírás

Jellemzők

  • Horganyzott acéllemezből készült csőhüvely, mindkét oldalán karimával és utánvezető egységgel.
  • Nyolclapátos, üvegszálerősítésű poliamid járókerekek. Két síkban dinamikusan kiegyensúlyozva a DIN ISO 1940, 1. rész szerinti 6.3-as minőségi fokozatnak megfelelően.
  • Karimafuratok a DIN 24154, 2. lap, 7/66 szerint.
  • DZL 56/6 B és DZL 56/4 B: Karimafuratok a DIN 24145, 2. rész, 7/90 szerint.
  • Magas, IP 55 védelmi fokozat.
  • A rezgés csőrendszeren belüli továbbterjedésének megakadályozására: Használjunk rugalmas összekötőket, lábakat és rezgéscsillapítókat.
  • Bármilyen helyzetben beszerelhető.

Motor

  • Aszinkron motor, szabályozható fordulatszámmal. Kivétel: a DZL 40/2 B típus.
  • Vízgőzzel telített levegő szellőztetésére nem alkalmas.
  • Csőventilátoroknál EZL / DZL nem áll irányváltásos üzem rendelkezésre.

Háromfázisú váltóáramú motor

  • Típussorozat DZL
  • Feszültségosztály 400 V, 50 Hz.
  • Túlmelegedés elleni védelem mint alapjellemző. A váltható pólusú axiál csőventilátoroknál ez igény szerint kapható.
  • Feszültségmentes csatlakozók, amelyeket egy MV 25-ös teljes motorvédő kapcsolóhoz vagy egy védőrelé vezérlőáramköréhez kell csatlakoztatni.
  • A 8/4 vagy 4/2 fordulatszám-viszonnyal rendelkező váltható pólusú motorok a Dahlander elv szerint vannak kapcsolva.

Elektromos bekötés

  • Kívülre helyezett kapocsdoboz kábelsarukkal.

Biztonsági utasítások

  • Nyitott légbevezetés esetén a ventilátort csak akkor szabad üzembe helyezni, ha biztosítva van a járókerék érintésvédelme a DIN EN 13857 szerint.

Speciális modellek

  • Igény esetén felár ellenében a következő speciális modellek rendelhetők:
    • Speciális feszültségek és frekvenciák.
    • Egyfázisú motorok hőérintkezőkkel vagy PTC termisztorral, feszültségmentes csatlakozókkal.
    • Kondenzvíz elvezetések.
    • Ventilátorok fokozott korrózióvédelemmel.
    • Alumínium járókerekek.
  • Az időnként -20°C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
  • Frekvenciaszabályzóval történő üzemeltetést feltétlenül egyeztetni kell a gyárral.
  • A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.

Tartalomjegyzék

Kapcsolási rajzok

DZL 30/42 B - Kapcsolási rajzok

DZL...B váltható pólus (2 fordulatszám Dahlander-kapcsolás) teljes motorvédő kapcsolóval

PUS - pólusváltó



Előmodell - utánmodell

DZL 30/42 B - Utánmodell
