Axiális tetőventilátor

DZD 30/2 B

Termékszám: 0087.0216
Gyártó: MAICO
Axiális tetőventilátor, vízszintes kifúvás, DN 300 váltóáramú
Alkalmazási példák: Termelőüzem, Munkahely, Ipari helyiség, Étterem, Kiállítóterem
DZD 30/2 B IM0009965.PNG Axiális tetőventilátor, vízszintes kifúvás, DN 300 váltóáramú

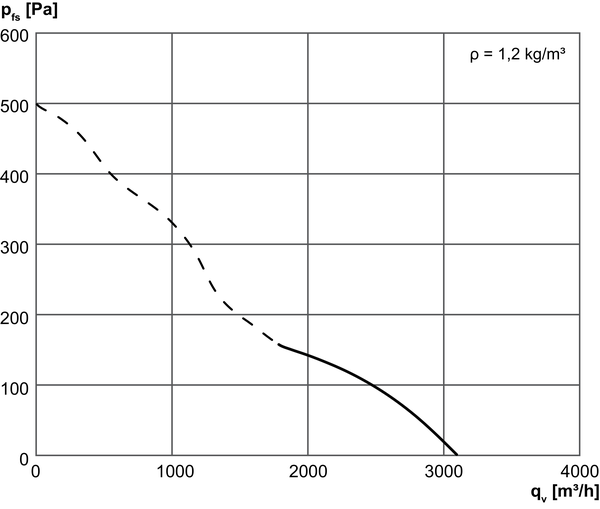

Jelleggörbe

DZD 30/2 B - Jelleggörbe

Méretarányos rajz

DZD 30/2 B - Méretarányos rajz [mm]

Műszaki adatok

DZD 30/2 B - Műszaki adatok

Termék DZD 30/2 B
Légmennyiség 3.100 m³/h
Légmennyiségnévl 2.040 m³/h / optim. Hatásfok
Nyomás pfs, névl 135 Pa / optim. Hatásfok
Fordulatszámnévl 2.830 1/min / optim. Hatásfok
Fordulatszám 2.920 1/min
Járókerék típus axiális
Szabályozható fordulatszám
Irányváltási lehetőség
Feszültségfajta Háromfázisú váltóáram
Feszültségosztály 400 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 380 W / optim. Hatásfok
Inévl 0,85 A / optim. Hatásfok
Imax 1 A
Védelmi fokozat IP 55
Szigetelési osztály B
Hálózati kábel 7 / 1,5 mm²
Beszerelési hely Tető
Beszerelési helyzet függőleges
Anyag acéllemez, horganyzott
Súly 20,1 kg
Névleges méret 300 mm
Szélesség 660 mm
Magasság 660 mm
Mélység 375 mm
Közeg hőmérséklet névleges feszültségnél -20 °C -ig 60 °C
Közeg hőmérséklet Imax-nál -20 °C -ig 60 °C
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799872160
Termékszám 0087.0216
Termék DZD 30/2 B
Összhatékonyság η 34,3 %
Mérési kategória C
Hatékonysági kategória Statikus hatásfok
Hatékonysági fokozat N 43,2
Gyártási év Lásd a típustáblát
Gyártó neve / Hatósági nyilvántartási szám / Gyártó telephelye Maico Elektroapparate-Fabrik GmbH / Freiburgi cégbíróság, nyilvántartási szám: HRB 601233 / Villingen-Schwenningen
Cikkszám 0087.0216
PBEP / LégmennyiségBEP / Pfs, BEP 0,385 kW / 2.640 m³/h / 180 Pa
nBEP 2.830 1/min
specifikus kapcsolat ≈ 1
Információk szétszereléshez és eltávolításhoz lásd beszerelési útmutató
Információk beszereléshez, üzemeltetéshez és karbantartáshoz lásd beszerelési útmutató
Alkalmazott tárgyak a hatékonyság méréshez, amelyek a mérési kategóriában nem találhatók meg. Az energiahatékonyság megállapítása védőrács és tetőkifúvó nélkül.
HangteljesítményszintLWA7 89 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA7, S5 (dB(A))

53

62

81

80

89

87

82

74

89

LWA7= ház és szabad beszívás hangteljesítményszintje dB-ben

Tartozékok

DZD 30/2 B - Tartozékok

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Szabályzó zsalu JRE 30 0151.0391 igény szerint
  • A Jegyzetlapra
Szervomotor MS 8 0157.0760 igény szerint
  • A Jegyzetlapra
Szervomotor MS 8 P 0157.0761 igény szerint
  • A Jegyzetlapra
Védőrács, fém SG 30 0150.0116 igény szerint
  • A Jegyzetlapra
Védőrács, műanyag SGK 30 0059.0163 igény szerint
  • A Jegyzetlapra
Rugalmas összekötő ELA 30 0092.0267 igény szerint
  • A Jegyzetlapra
Rezgéscsillapító mandzsetta EL 30 0092.0089 igény szerint
  • A Jegyzetlapra
Ellenkarima GF 30 0056.0004 igény szerint
  • A Jegyzetlapra
Karimás csőcsonk GS 30 0055.0170 igény szerint
  • A Jegyzetlapra
Szívó csővég AD 30 0180.0621 igény szerint
  • A Jegyzetlapra
Hangtompító lábazat SD 31 0092.0340 igény szerint
  • A Jegyzetlapra
Főkapcsoló, szervizkapcsoló HS 3 0157.0736 igény szerint
  • A Jegyzetlapra
Forgókapcsoló DS 10 0157.0410 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló W 1 0157.0101 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló WU 1 0157.0102 igény szerint
  • A Jegyzetlapra
Védőrelé US 16 T 0157.0769 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó TR 2,5-2 0157.0149 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó, kapcsolószekrény TR 2,5 S-2 0157.0152 igény szerint
  • A Jegyzetlapra
Ötfokozatú kapcsoló a TRE...S-2 / TR...S-2 ötfokozatú trafókhoz DSS 20 0157.0750 igény szerint
  • A Jegyzetlapra
Termosztát THR 10 0157.0774 igény szerint
  • A Jegyzetlapra
Termosztát TH 10 0157.0764 igény szerint
  • A Jegyzetlapra
Termosztát TH 16 0157.0748 igény szerint
  • A Jegyzetlapra
Légáramlás figyelő LW 9 0157.0779 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 0157.0126 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 I 0157.0127 igény szerint
  • A Jegyzetlapra
Higrosztát HY 10 AP Kifutó termék 0157.0358 igény szerint
  • A Jegyzetlapra
Higrosztát HY 10 UP Kifutó termék 0157.0357 igény szerint
  • A Jegyzetlapra
Levegőminőség szabályzó EAQ 10/1 0157.0777 igény szerint
  • A Jegyzetlapra
Tetőlábazatok lapostetőkhöz SO 30 0093.0361 igény szerint
  • A Jegyzetlapra
Tetőlábazat lapostetőhöz, billenthető SOK 31 0093.0993 igény szerint
  • A Jegyzetlapra
Tetőlábazat sátortetőhöz SDS 31 0093.0978 igény szerint
  • A Jegyzetlapra
Tetőlábazat hullám- és trapéztetőkhöz SOWT 31 0093.0986 igény szerint
  • A Jegyzetlapra
Bekötő csőcsatlakozás SZ 31 0092.0289 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

DZD 30/2 B

rövid leírás

Axiális tetőventilátor, vízszintes kifúvás, DN 300 váltóáramú

Termékleírás

Jellemzők

  • Ház, alaplemez, beáramló fúvóka és esővédő fedél horganyzott acéllemezből.
  • Horganyzott védőrács a levegőkivezetési oldalon, érintésvédelem a DIN EN ISO 13857 szerint.
  • Stabil szállítófülek, amelyek lehetővé teszik a daruval történő szállítást.
  • Nyolclapátos, üvegszálerősítésű poliamid járókerék. Két síkban dinamikusan kiegyensúlyozva a DIN ISO 1940, 1. rész szerinti 6.3-as minőségi fokozatnak megfelelően.
  • Átkapcsolható be- vagy elszívásra, kivéve az EZD ... E).

Áramlási irány

  • Az áramlási irányt a következő ábra mutatja:
  1. Standard áramlási irány: A motoron átszívott levegővel.
  2. Irányváltásos üzem: A motoron átszívott levegővel.
  3. Irányváltásos üzem (kivétel EZD... E): A szokásostól eltérő áramlási irány esetén a térfogatáram kb. 35 %-kal csökken.

Motor

  • Aszinkron motor.
  • Irányváltási lehetőséggel. Kivétel: Árnyékolt pólusú motorokkal működő ("...-E") ventilátorok.
  • Túlmelegedés elleni védelem mint alapjellemző.

Háromfázisú váltóáramú motor

  • DZD modellsorozat.
  • Feszültségosztály 400 V, 50 Hz.
  • Védelmi fokozat DZD... D IP 54.
  • Védelmi fokozat DZD... B és ... E IP 55.

Elektromos csatlakozás

  • Csatlakozókábel, kb. 1,7 m hosszú.

Biztonsági utasítások

  • A ventilátort csak akkor szabad üzembe helyezni, ha biztosítva van a járókerék érintésvédelme a DIN EN ISO 13857 szerint.

Speciális modellek

  • Igény esetén felár ellenében a következő speciális modellek rendelhetők:
    • Speciális feszültségek és frekvenciák.
    • Ventilátorok fokozott korrózióvédelemmel.
    • Alumínium járókerekek.
  • Az időnként -20 °C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
  • Frekvenciaszabályzóval történő üzemeltetést feltétlenül egyeztetni kell a gyárral.
  • A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.

Tartalomjegyzék

Kapcsolási rajzok

DZD 30/2 B - Kapcsolási rajzok

DZD..B balraforgás (kiszívás) = Standard

1 fordulatszám

S - vezérlőáramkör

Jobbraforgáshoz a ventilátor csatlakozásán 2 fázist ki kell cserélni.



DZD .. B MV 25-ös teljes motorvédő kapcsolóval

balraforgás (kiszívás) = Standard

Jobbraforgáshoz a ventilátor csatlakozásán 2 fázist ki kell cserélni.



DZD...B ötfokozatú trafóval TR... és teljes motorvédő kapcsolóval MV 25

balraforgás (kiszívás) = Standard

Jobbraforgáshoz a ventilátor csatlakozásán 2 fázist ki kell cserélni.



Előmodell - utánmodell

DZD 30/2 B - Előmodell

Terméktípus Név Cikkszám akció
Axiális tetőventilátor DZD30-2A Már nem szállítható 0087.0416
