Központi szellőztető készülék

WS 250

Már nem szállítható
Termékszám: 0095.0050
Gyártó: MAICO
Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással,... több információ
Alkalmazási példák: Családi ház, Passzív ház, Iroda, Váróhelyiség
WS 250 IM0009845.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges
WS 250 IM0016031.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges
WS 250 IM0007254.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges
WS 250 IM0013704.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges

Jelleggörbe

WS 250 - Jelleggörbe

  • WS 250 IM0006401.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges
  1. 1. fokozat: 100 m3/h
  2. 2. fokozat: 150 m3/h
  3. 3. fokozat: 250 m3/h

WS 250 - Jelleggörbe

  • WS 250 IM0006403.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges

I - Qh = 30 kWh/(m2a)

II - Qh = 40 kWh/(m2a)

III- Qh = 50 kWh/(m2a)

IV - Qh = 60 kWh/(m2a)

V - Qh = 70 kWh/(m2a)

VI - Qh = 80 kWh/(m2a)

VII - Qh = 90 kWh/(m2a)

Fűtés

Átadás: Radiátorok 1 K termosztátszeleppel

Hőtárolás: nincs hőtárolás

Elosztás: fűtéses, belső, 55°C/45°C, szivattyú által szabályozott

Hőfejlesztés: Kazánfűtés a termikus burkon belül

Ivóvíz melegítés

Hőtárolás: közvetett fűtésű tároló a termikus burkon belül

Elosztás: épületközpontból keringetés nélkül, vízszintes elosztás a termikus burkon belül

Hőfejlesztés: központilag kazánfűtéssel

Számításba véve: 12,5 kWh/(m2a)

Szellőztetés

Átadás: Szellőztető rendszer 20 °C-os elszívott levegő hőmérséklettel

Elosztás: Központi légbevezető és elszívó rendszer

Hőfejlesztés: WS 250

Méretarányos rajz

WS 250 - Méretarányos rajz [mm]

  • WS 250 IM0006406.PNG Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges
  1. Távozó levegő
  2. Beszívott levegő
  3. Elszívás
  4. Külső levegő
  5. Elektromos csatlakozás
  6. Kondenzvíz csatlakozás

Műszaki adatok

WS 250 - Műszaki adatok

Termék WS 250
Szellőztetési fokozat száma 3
Légmennyiség 100 m³/h - 250 m³/h
Térfogatáram állandó igen
Szabályozható fordulatszám
SEC average -32,4 kWh/(m²*a)
Energiahatékonysági osztály B
Feszültségfajta Váltóáram
Feszültségosztály 230 V
Hálózati frekvencia 50 Hz / 60 Hz
Teljesítménye 30 W - 95 W / 100 Pa ellennyomásnál
Imax 6,9 A / Aktivált fagyvédő fűtésnél
Védelmi fokozat IP 00
Dugós elektromos csatlakozás Földelt csatlakozó dugó
DIBT engedély igen
PHI tanúsítvány igen
Elhelyezés Pince / Tárolótartály / Térdfal / Háztartási helyiség / Fűtőhelyiség
Rendszerfajta központi
Hőcserélő anyaga műanyag
Szín tiszta fehér, a RAL 9010-hoz hasonló
Súly 79 kg
Szűrőosztály G4 / F7 / G4 / F7
Csatlakozási átmérő 160 mm
Csatlakozási átmérő kondenzvíz elvezető 1/2" tömlőcsatlakozás
Szélesség 759 mm
Magasság 854 mm
Mélység 531 mm
Közeg hőmérséklet Imax-nál 50 °C
Hőellátási fok 92 %
Hőcserélőtípus Keresztirányú ellenáramlás
Átkötés automatikus
Fűtésérzékelő előmelegítéshez beépítve
Entalpikus hőcserélő opcionális (WSET 250)
Fagyvédelmi kapcsolás igen
Nyári kapcsolás Elszívás
Szűrő felügyelet nyomásszabályozás
Nedvességszabályzás opcionálisan a HY 5, HY 5 I, HY 10 AP, HY 10 UP-vel
CO2-szabályzás (opcionális) SKD + relék (a megrendelő biztosítja)
Levegőminőség szabályzó (opcionális) EAQ 10/1
KNX-csatlakozás (opcionális) a megrendelő biztosítja
MODBUS-interfész nem
Kezelőegység a szállítási csomag része igen
Kezelőegység (opcionális) nem
Rádió adó-vevő be/ki kapcsolása (opcionális) XE 1, XS 1
Rádió beépítés EnOcean (opcionális) nem
Mobil vezérlés nem
Hangnyomásszint burkolat kisugárzás 36 dB(A) / Távolság 1 m, hangelnyelés 10 m²
Engedély száma Z-51.3-104
Csomagolási egység 1 darab
Választék K
GTIN (EAN) 4012799950509
Termékszám 0095.0050



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA2, 2. fokozat (dB(A))

29

34

29

33

24

22

20

16

38

LWA5, 2. fokozat (dB(A))

28

37

39

40

40

40

34

26

48

LWA6, 2. fokozat (dB(A))

18

27

26

31

39

26

17

8

41

LWA2= a ház hangteljesítményszintje dB-ben

LWA5= szabad beszívás hangteljesítményszintje dB-ben

LWA6= szabad kifúvás hangteljesítményszintje dB-ben

LWA5, LWA6 = a szabad környezetre leadott hangteljesítmény. LWA5 Elszívó csonk, LWA6 Beszívó csonk.

150 m³/h légmennyiségnél mérve

Tartozékok

WS 250 - Tartozékok

Készülékhez tartozó kiegészítők

TerméktípusNévCikkszámÁr*(EUR)akció
Tartalék légszűrőkWSF 2500093.0890 igény szerint
  • A Jegyzetlapra
Tartalék légszűrőkWSG 2500093.0891 igény szerint
  • A Jegyzetlapra
Entalpikus hőcserélőWSET 250Már nem szállítható0192.0610 igény szerint
  • A Jegyzetlapra
Fali tartóWSK 250Már nem szállítható0018.0223 igény szerint
  • A Jegyzetlapra

Általános tartozékok

TerméktípusNévCikkszámÁr*(EUR)akció
MAICOTherm- szellőzőcső rendszer, hőszigeteltHőszigetelt szellőzőcső rendszer MAICOTherm MT---
Hosszú sugaras fúvókaWD---
MAICOFlex szellőzőcső rendszer, kerekRugalmas, kerek szellőzőcső rendszer MAICOFlex MF---
MAICO FFS szellőzőcső rendszer, laposRugalmas, lapos szellőzőcső rendszer MAICO FFS---
MAICOFlex szellőzőcső rendszer, kerekRugalmas, kerek szellőzőcső rendszer MAICOFlex---
Ajtó szellőzőrácsAjtó szellőzőrácsok---
Állítható belső rácsAZE 100---
Záró zsaluAS 200151.0330 igény szerint
  • A Jegyzetlapra
Külső rácsMGR 160 alu0078.0036 igény szerint
  • A Jegyzetlapra
Nemesacél időjárásálló rácsLH-V2A 160151.0380 igény szerint
  • A Jegyzetlapra
Beszívott levegő fali csonkokKW-AL 16E0152.0077 igény szerint
  • A Jegyzetlapra
Beszívott levegő fali csonkokKW-AL 16W0152.0078 igény szerint
  • A Jegyzetlapra
Beszívott levegő fali csonkokKW-AL 20E0152.0081 igény szerint
  • A Jegyzetlapra
Beszívott levegő fali csonkokKW-AL 20W0152.0082 igény szerint
  • A Jegyzetlapra
Távozó levegő fali csonkokKW-FL 16E0152.0079 igény szerint
  • A Jegyzetlapra
Távozó levegő fali csonkokKW-FL 16W0152.0080 igény szerint
  • A Jegyzetlapra
Távozó levegő fali csonkokKW-FL 20E0152.0083 igény szerint
  • A Jegyzetlapra
Távozó levegő fali csonkokKW-FL 20W0152.0084 igény szerint
  • A Jegyzetlapra
Kombinált fali csonkokKWH 16 L0152.0061 igény szerint
  • A Jegyzetlapra
Kombinált fali csonkokKWH 16 R0152.0060 igény szerint
  • A Jegyzetlapra
Kombinált fali csonkokKWH 20 L0152.0063 igény szerint
  • A Jegyzetlapra
Kombinált fali csonkokKWH 20 R0152.0062 igény szerint
  • A Jegyzetlapra
TetőkivezetésDF 160 S0092.0375 igény szerint
  • A Jegyzetlapra
TetőcserépDP 160 SB0092.0380 igény szerint
  • A Jegyzetlapra
TetőcserépDP 160 A0092.0383 igény szerint
  • A Jegyzetlapra
RögzítőbilincsBS 1600092.0360 igény szerint
  • A Jegyzetlapra
Esővédő rácsRG 1600151.0281 igény szerint
  • A Jegyzetlapra
Be- és elszívószelepAZV 1000152.0087 igény szerint
  • A Jegyzetlapra
Légszelep, műanyagTK 100151.0192 igény szerint
  • A Jegyzetlapra
Légszelep, műanyagTK 120151.0198 igény szerint
  • A Jegyzetlapra
Légszelep, fémTM 100151.0194 igény szerint
  • A Jegyzetlapra
Légszelep, fémTM 120151.0196 igény szerint
  • A Jegyzetlapra
Tányérszelep, acélTM-V2A 100151.0374 igény szerint
  • A Jegyzetlapra
Tányérszelep, acélTM-V2A 120151.0375 igény szerint
  • A Jegyzetlapra
Légszelep, fémTFA 100151.0369 igény szerint
  • A Jegyzetlapra
Légszelep, fémTFA 120151.0370 igény szerint
  • A Jegyzetlapra
Légszelep, fémTFZ 100151.0364 igény szerint
  • A Jegyzetlapra
Légszelep, fémTFZ 120151.0365 igény szerint
  • A Jegyzetlapra
Szerelőkeretek TFA / TFZ-hezEBR-D 100092.0493 igény szerint
  • A Jegyzetlapra
Szerelőkeretek TFA / TFZ-hezEBR-D 120092.0494 igény szerint
  • A Jegyzetlapra
Légbeeresztő szelepekZWVQ 100152.0064 igény szerint
  • A Jegyzetlapra
Légbeeresztő szelepekZWVQ 120152.0065 igény szerint
  • A Jegyzetlapra
Zsiradékszűrő egység elszíváshozFFE 100092.0506 igény szerint
  • A Jegyzetlapra
Hőszigetelt ívrátét hosszú szárralABLS 1600058.0048 igény szerint
  • A Jegyzetlapra
Hangcsillapító dobozSB 12/160059.0995 igény szerint
  • A Jegyzetlapra
CsőhangtompítóRSR 100092.0311 igény szerint
  • A Jegyzetlapra
CsőhangtompítóRSR 120092.0312 igény szerint
  • A Jegyzetlapra
CsőhangtompítóRSR 160092.0314 igény szerint
  • A Jegyzetlapra
CsőhangtompítóRSR 16/500092.0324 igény szerint
  • A Jegyzetlapra
Csőbe szerelhető hangszigetelőSDE 80044.0213 igény szerint
  • A Jegyzetlapra
Csőbe szerelhető hangszigetelőSDE 100044.0214 igény szerint
  • A Jegyzetlapra
Csőbe szerelhető hangszigetelőSDE 120044.0215 igény szerint
  • A Jegyzetlapra
Csőbe szerelhető hangszigetelőSDE 160044.0216 igény szerint
  • A Jegyzetlapra
Elektromos légfűtőERH 16-20082.0102 igény szerint
  • A Jegyzetlapra
Melegvizes légfűtő berendezésekWRH 16-20082.0118 igény szerint
  • A Jegyzetlapra
LégszűrőTFE 16-40149.0077 igény szerint
  • A Jegyzetlapra
LégszűrőTFE 16-50149.0061 igény szerint
  • A Jegyzetlapra
LégszűrőTFE 16-70149.0052 igény szerint
  • A Jegyzetlapra
Rádiókapcsoló adóXS 1Kifutó termék0157.0344 igény szerint
  • A Jegyzetlapra
RádióvevőXE 10157.0343 igény szerint
  • A Jegyzetlapra
TermosztátTH 100157.0764 igény szerint
  • A Jegyzetlapra
Hőmérsékletszabályozó rendszerETL 16 PMár nem szállítható0157.0824 igény szerint
  • A Jegyzetlapra
CsatornaérzékelőFL 30 P0157.0780 igény szerint
  • A Jegyzetlapra
Szobai érzékelőFR 30 P0157.0781 igény szerint
  • A Jegyzetlapra
Légáramlás figyelőLW 90157.0779 igény szerint
  • A Jegyzetlapra
HigrosztátHY 10 APMár nem szállítható0157.0358 igény szerint
  • A Jegyzetlapra
HigrosztátHY 10 UPMár nem szállítható0157.0357 igény szerint
  • A Jegyzetlapra
Levegőminőség szabályzóEAQ 10/10157.0777 igény szerint
  • A Jegyzetlapra
Sóoldat-levegő hőcserélőEW-K 225Már nem szállítható0192.0520 igény szerint
  • A Jegyzetlapra
HigrosztátHY 5Már nem szállítható0157.0123 igény szerint
  • A Jegyzetlapra
HigrosztátHY 5 IMár nem szállítható0157.0125 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

WS 250

rövid leírás

Központi szellőztető készülék nagyon hatékony hővisszanyeréssel, EC-motor állandó légmennyiség szabályzással, 4 x DN 160 digitális kezelőegységgel, fagyvédelmi fűtésérzékelő, átkötés, DIBT- és passzívház engedély, 100 - 250 m³/h, KNX-csatlakoztatás lehetséges

Termékleírás

Jellemzők

  • A térfogatáramot állandó szinten tartó automatikus szabályozás az egyenletes légmennyiség érdekében.
  • Az egyenáramú motornak köszönhetően különösen energiatakarékos.
  • Horganyzott lemezház, kívül RAL 9010 szerinti porszórt felület, szendvicsszerkezet, beépített hőszigeteléssel.
  • Kalmárfehér, a RAL 9010-hoz hasonló szín.
  • Beépített szűrőrendszer durva porszűrővel (G4) és finom porszűrővel (F7) a külső levegőhöz, durva porszűrővel (G4) az elszívott levegőhöz. Szűrőcsere szerszám használata nélkül.
  • Elektronikus szűrő figyelés, a szűrőcserére történő figyelmeztetéssel a kezelőegységen.
  • 4 db. DN 160-as csőcsatlakozás gumi szegélytömítéssel a készülék tetején. Csőhangcsillapítók közvetlen csatlakoztatására.
  • Átkötés / hőcserélő levegőfelosztás = 70 % / 30 %.
  • Kezelőegység a szállítási csomag része.
  • DIBT-engedély és PH-tanúsítás.
  • Csatlakoztatható a KNX-rendszerekhez

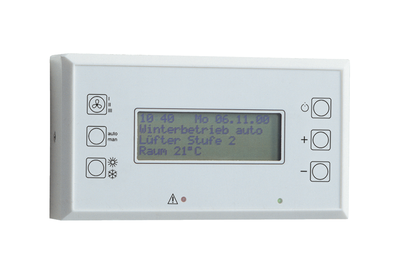

Kezelőegység

  • A WS 250 KB szállítói csomagban mellékelve.
  • Szellőztetési fokozatok kapcsolása, időkapcsoló óra, napi- és heti programok, szűrőcsere kijelző és zavarjelzések.
  • A kezelőegység központi készülékhez való csatlakozás árnyékolt, 5 eres vezetékkel történik. Maximális hosszuk 100 m lehet.
  • A kezelőegység méretei:
    • Szélesség: 150 mm
    • Magasság: 80 mm
    • Mélység: 32 mm

Hőcserélő

  • Kereszt-ellenáramú hőcserélő műanyagból (PS).
  • A hőcserélő könnyen kivehető, és vízzel tisztítható.

Fagyvédelem

  • Beépített fagymentesítő fűtés (1500 W) a zavar- és fagymentes üzemhez.
  • Javaslat: Kombinálja a hővisszanyeréssel rendelkező készülékeket egy sós-vizes hőcserélővel.

Energiahatékony ventilátorok

  • 2 egyenáramú radiál ventilátor, egyik a légbefúváshoz, a másik az elszíváshoz. Beállítható 5 m3/h-s lépésekben 100 m3/h-tól 250 m3/h-ig.
  • 3 szellőzési fokozat:
    • 1 = csökkentett szellőztetés
    • 2 = névleges szellőztetés
    • 3 = Intenzív szellőztetés
    • Gyári beállítás: 100 / 150 / 200 m3/h

Szerelési utasítás

  • Falra vagy emelvényre szükséges szerelni, hogy biztosítva legyen a hozzáférés a kondenzvíz-csatlakozáshoz.
  • Felállítható vagy konzol segítségével falra függeszthető: pincékben, tetőterekben és műszaki helyiségekben.
  • A homloklemez lecsavarozható.
  • A hangszigeteléshez a házat testhangszigetelő lapokkal kell leválasztani.

Kondenzvíz elvezető

  • A kondenzvíz elvezetése a készülék alján történik egy tömlő (DN 1/2") segítségével, amely egy szifonhoz csatlakozik.

Tartalomjegyzék

Kapcsolási rajzok

WS 250 - Kapcsolási rajzok

WS 250

E1 - Nyomásérzékelő / szűrő

E2 - CO2 érzékelő / relé, a megrendelő biztosítja (feszültségmentes érintkező)

E3 - EAQ 10/1 levegőminőség szabályzó / (feszültségmentes érintkező)

E4 - Nedvességérzékelő, HY 5 higrosztát

E5 - Kiegészítő fűtés rendelkezésre áll, áthidalás (külön rendelhető) (külső kiegészítő fűtésnél az E5 hidat össze kell kötni)

E6 - T2 külső hőmérsékletérzékelő kiválasztása, áthidalás (külön rendelhető) (T2 külső hőmérsékletérzékelőnél az E6 hidat össze kell kötni)

T1 - Külső levegő hőmérsékletérzékelő

T2 - Külső hőmérsékletérzékelő (külön rendelhető)

T3 - Távozó levegő hőmérsékletérzékelő

T4 - Elszívott levegő szobai érzékelő

K5 - Külső kiegészítő fűtés kapcsolóérintkező

S1 - Biztonsági kapcsoló / működtetés a homloklemezről

ZH - Külső kiegészítő fűtés (külön rendelhető)

M1 - Légbevezető ventilátor

M2 - Elszívó ventilátor

M3 - Átkötö csappantyú szervomotor

ST - Kapcsoló hálózati adapter

LT - Tápegység

FH - Fagyvédelmi fűtés

BE - Kezelőegység

G - Ház

E - Becsúsztatás

O - Külön rendelésre



WS 250 KNX BUS-szal

SD - Csatlakozóaljzat

LT - Tápegység

E5 - Dróthíd E5 bekötés

BE - Kezelőegység

O - Külön rendelésre

K1 - Kapocs 1 - Kiszárítás

K2 - Kapocs 3 - Kiszárítás

T4 - Szobai érzékelő

T2 - További szobai érzékelő a kezelőegységhez. Hőmérséklet érzékelő külső "KTY81-110" / Kívánságra

KA - KNX Aktor, a vásárló bocsátja rendelkezésre

BUS - KNX BUS

WS 250 a "man" álláson. Szellőztető 1. fokozatát a kezelőegységen beállítani

Programozás KNX Aktor:

0. fokozat = ellátófeszültséget kikapcsolni (0 fokozat = A1)

1. fokozat = A1 BE, A2 KI, A3 KI

2. fokozat = A1 BE, A2 BE, A3 KI (2. fokozat = A2)

3. fokozat = A1 BE, A2 KI, A3 BE (utánfutás 60 perc) (3. fokozat = A3)



WS 250, ERH 16-2 elektromos légfűtővel

E5 - A külső kiegészítő fűtés rendelkezésre állásához az E5 hidat össze kell kötni

T4 - Szobai érzékelő a WS 250 kezelőrészében. A fűtésigény a tényleges szobahőmérséklet (T4) és a beállított szobahőmérséklet összehasonlítása alapján kerül megállapításra

LW 9 - Légáramlás figyelő a légbevezető csatornában

K1 - US 16 teljesítményrelé

ETL 16 P - elektronikus hőmérsékletszabályozó

FL 30 P - Csatornaérzékelő a légbevezető csatornában

FR 30 P - Szobai érzékelő beállítási érték szabályzóval

ERH 16-2 - Elektromos légfűtő

BE - Kezelőegység

WR 3223 - Tápegység

ZH - Külső kiegészítő fűtés Be/Ki

O - Külön rendelésre

SW- Beállítási érték

K - Kódolás

N - Éjszakai csökkentett üzem

S - érzékelő

pK - E2-E4 feszültségmentes érintkezők!

  1. Külső csatornaérzékelő és belső beállítási érték szabályzó az ETL 16P-n
  2. Külső szobai érzékelő és külső beállítási érték szabályzó
  3. Külső csatornaérzékelő és külső beállítási érték szabályzó
  4. Belső szobai érzékelő és belső beállítási érték szabályzó az ETL 16P-n





Előmodell - utánmodell

Jegyzetlap
Érdeklődés
Termék összehasonlítás
A jegyzék segítségével a kívánt termékek központilag összegyűjthetők. A jegyzék korlátlanul megváltoztatható. Megváltoztathatja a termékek mennyiségét és helyzetét, visszatérhet a termékek oldalára, letöltheti a termékek adatlapját, törölhet egyes pozíciókat valamint a termékeket opcionális jelöléssel is elláthatja. A jegyzéket helyben eltárolhatja számítógépén és későbbi időpontban további változtatásokhoz ismét előhívhatja. A kész jegyzékkel letöltheti végül az összes mentett termék ismertető szövegét, valamint összeállíthat egy érdeklődést ill. összehasonlíthatja a termékeket.
Kivál. Terméktípus Név Cikkszám PDF Választék Listázott ár* (EUR) Mennyiség Kívánságra Teljes bruttó összeg (EUR)
Nincsenek termékek a jegyzéken
Jegyzéket a helyi számítógépre menteni
Jegyzéket a helyi számítógépről betölteni

Keresés

Itt termékeket, dokumentumokat, tartalomjegyzéket stb. kereshet.

Weboldalunk sütiket használ az optimális kiszolgálás érdekében. Egyetértek

Impresszum Adatvédelem
