Osiowy wentylator kanałowy

DZR 60/86 B

Produkt nie jest już dostępny
Numer artykułu: 0086.0069
Producent: MAICO
Osiowy wentylator rurowy, DN 600, prąd trójfazowy, przełączalna liczba biegunów
Przykłady zastosowań: Układ wyciągu powietrza dla maszyn, Sala ekspozycyjna, Biuro mistrza, Warsztat, Zakład produkcyjny
Karta danych wyrobu
DZR 60/86 B IM0009987.PNG Osiowy wentylator rurowy, DN 600, prąd trójfazowy, przełączalna liczba biegunów

Charakterystyka

DZR 60/86 B - Charakterystyka

Rysunek wymiarowy

DZR 60/86 B - Rysunek wymiarowy [mm]

Ilość otworów w kołnierzu: 16

Dane Techniczne

DZR 60/86 B - Dane Techniczne

Artykuł DZR 60/86 B
Wydajność powietrza 7.900 m³/h / 10.500 m³/h
Prędkość obrotów 725 1/min / 965 1/min
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 310 W / 600 W
INom 0,65 A / 1,2 A
IMax 0,9 A / 1,5 A
Stopień ochrony IP 55
Klasa izolacji F
Przełączalna liczba biegunów
Liczba biegunów przy wysokiej prędkości obrotów 6
Liczba biegunów przy niskiej prędkości obrotów 8
Pozycja montażowa poziomo / pionowo
Materiał Blacha stalowa, cynkowana
Ciężar 34,6 kg
Wielkość nominalna 600 mm
Szerokość z opakowaniem 795 mm
Wysokość z opakowaniem 425 mm
Głębokość z opakowaniem 795 mm
Temperatura powietrza przetłaczanego przy IMax 60 °C
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799860693
Numer katalogowy 0086.0069



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA2, wysoki (dB(A))

41

55

55

64

62

61

52

39

68

LWA2, niski (dB(A))

37

52

50

57

54

52

42

31

61

LWA5, wysoki (dB(A))

58

67

74

81

82

80

80

77

87

LWA5, niski (dB(A))

50

59

67

72

74

73

74

72

80

LWA8, wysoki (dB(A))

39

65

65

75

74

70

64

52

79

LWA8, niski (dB(A))

37

58

63

67

64

62

54

41

71

LWA2= Poziom mocy akustycznej obudowy w dB

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA8= Poziom mocy akustycznej obudowy i wolnego wylotu w dB

Akcesoria

DZR 60/86 B - Akcesoria

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Żaluzja AS 60 0151.0337 na żądanie
  • Do notatnika
Żaluzja, ręczna RS 60 0151.0345 na żądanie
  • Do notatnika
Siłownik MS 2 0093.0403 na żądanie
  • Do notatnika
Siłownik MS 8 0157.0760 na żądanie
  • Do notatnika
Siłownik MS 8 P 0157.0761 na żądanie
  • Do notatnika
Kratka ochronna, metalowa SG 60 0150.0122 na żądanie
  • Do notatnika
Złączka elastyczna ELA 60 0092.0273 na żądanie
  • Do notatnika
Złącze elastyczne EL 60 0092.0093 na żądanie
  • Do notatnika
Przeciwkołnierz z króćcem GS 60 0055.0175 na żądanie
  • Do notatnika
Dysza ssawna AD 60 0180.0627 na żądanie
  • Do notatnika
Stopa montażowa FU 60 0036.0077 na żądanie
  • Do notatnika
Amortyzator drgań GP 20 0092.0152 na żądanie
  • Do notatnika
Wyłącznik główny, odłącznik serwisowy HS 6 0157.0737 na żądanie
  • Do notatnika
Przełącznik obrotowy DS 10 0157.0410 na żądanie
  • Do notatnika
Przełącznik liczby biegunów P 2 0157.0106 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów, przełącznik liczby biegunów WP 2 0157.0108 na żądanie
  • Do notatnika
Stycznik US 16 T 0157.0769 na żądanie
  • Do notatnika
Termostat THR 10 Produkt wycofywany 0157.0774 na żądanie
  • Do notatnika
Termostat TH 10 0157.0764 na żądanie
  • Do notatnika
Termostat TH 16 0157.0748 na żądanie
  • Do notatnika
Czujnik przepływu powietrza LW 9 0157.0779 na żądanie
  • Do notatnika
Regulator jakości powietrza EAQ 10/1 Produkt wycofywany 0157.0777 na żądanie
  • Do notatnika
Materiał montażowy i uszczelniający BD 60 Produkt nie jest już dostępny 0092.0139 na żądanie
  • Do notatnika
Przeciwkołnierz GF 60 Produkt nie jest już dostępny 0056.0009 na żądanie
  • Do notatnika
Żaluzja, sterowana linką pociągową VD 60 Produkt nie jest już dostępny 0093.0108 na żądanie
  • Do notatnika
Żaluzja, siłownik VE 60 Produkt nie jest już dostępny 0093.0290 na żądanie
  • Do notatnika
Higrostat HY 5 Produkt nie jest już dostępny 0157.0123 na żądanie
  • Do notatnika
Higrostat HY 10 AP Produkt nie jest już dostępny 0157.0358 na żądanie
  • Do notatnika
Higrostat HY 10 UP Produkt nie jest już dostępny 0157.0357 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

DZR 60/86 B

krótki opis

Osiowy wentylator rurowy, DN 600, prąd trójfazowy, przełączalna liczba biegunów

Opis wyrobu

Krótki opis

  • Tuleja kanału z ocynkowanej blachy stalowej, z kołnierzem z obu stron.
  • 8-skrzydłowe wirniki z poliamidu wzmocnionego włóknem szklanym.
  • Otwory w kołnierzu zgodnie z normą DIN EN 12220:1998.
  • DZR 56/6 B i DZR 56/4 B: Otwory w kołnierzu zgodnie z normą DIN EN 12220: 1998.
  • W celu unikania przenoszenia wibracji na system kanałów: Zastosować złączki elastyczne, stopy i amortyzatory drgań.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe.
  • Wentylatory są zgodne z Rozporządzeniem Komisji (UE) Nr 327/2011 w sprawie wykonania dyrektywy 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu.
  • Praca bez wibracji dzięki dynamicznie wyważonemu wirnikowi i silnikowi (wał-wirnik), zgodnie z klasą jakości 6.3, DIN ISO 1940, część 1.
  • Wysoka sprawność po stronie wentylacyjnej, ciche odgłosy pracy.
  • Wydłużona trwałość dzięki materiałom o wysokiej jakości, takim jak cichobieżne łożyska kulkowe.
  • Wentylatory nie wymagają konserwacji.
  • Możliwa praca wentylatorów w trybie nawrotnym.
  • Możliwe są indywidualne wersje wykonania i dostawy na zamówienie klienta za dopłatą (niestandardowe wartości napięcia).
  • Możliwość montażu w każdym położeniu.

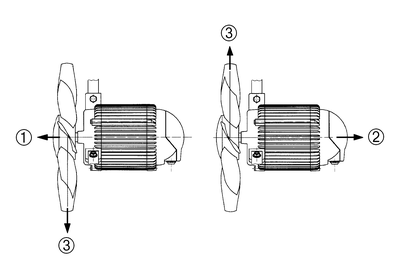

Kierunek przepływu powietrza

  • Poniższa ilustracja pokazuje kierunek przepływu powietrza.
  1. Kierunek przepływu powietrza A: Powietrze ssane przez silnik, standard
  2. Kierunek przepływu powietrza B: Powietrze tłoczone przez silnik, dostępny na żądanie.
  3. Kierunek obrotów
  4. Tryb nawrotny: Wydajność powietrza obniża się o ok. 35% przy anormalnym kierunku strumienia powietrza.

Silnik

  • Silnik asynchroniczny, z możliwością regulacji obrotów Wyjątek: Typ DZR 40/2 B.
  • Nie nadaje się do przetłaczania powietrza nasyconego parą.
  • Tryb nawrotny: Wydajność powietrza obniża się o ok. 35% przy anormalnym kierunku strumienia powietrza.

Silnik trójfazowy

  • Silnik asynchroniczny.
  • Nie nadaje się do przetłaczania powietrza nasyconego parą.
  • Napięcie znamionowe 400 V, 50 Hz.
  • Wysoki stopień ochrony IP 55. Wyjątek EZR/DZR... D IP 54.
  • Z możliwością regulacji obrotów. Z wyjątkiem typu DZR 40/ 2 B.
  • Urządzenia można stopniowo przełączać opcjonalnym 5-stopniowym transformatorem.
  • Możliwość pracy nawrotnej.
  • Tryb nawrotny: Natężenie przepływu zmniejsza się o ok. 35% przy anormalnym kierunku przepływu powietrza.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe. Z wyjątkiem typu DZR 25/4 D i osiowych wentylatorów kanałowych z przełączalną liczbą biegunów, gdzie dostępne jest na żądanie.
  • Przyłącza wyprowadzone są bezpotencjałowo na zaciski i muszą zostać podłączone do wyłącznika zabezpieczającego silnik, np. MV 25 lub do obwodu prądu sterowniczego stycznika.
  • Wentylatory z przełączalną liczbą biegunów: Zapewnić zabezpieczenie przeciążeniowe w postaci wyłącznika zabezpieczającego silnik dostarczanego przez inwestora.

Przyłącze elektryczne

  • Skrzynka zaciskowa z tulejami kablowymi zainstalowana na zewnątrz.

Wskazówki dotyczące bezpieczeństwa

  • Wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z normą DIN EN ISO 13857, np. kratką ochronną MAICO SG.

Modele specjalne

  • Na żądanie i za dopłatą dostępne są następujące wersje specjalne:
    • Niestandardowe wartości napięcia i częstotliwości.
    • Termistor PTC wyprowadzony bezpotencjałowo na zaciski.
    • Otwory spustu skroplin.
    • Wentylatory ze wzmocnionym zabezpieczeniem antykorozyjnym.
    • Skrzydła wirnika z aluminium.
  • Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
  • W przypadku eksploatacji z przemiennikami częstotliwości konieczne jest dokonanie uzgodnień z producentem.
  • W każdym przypadku konieczne jest sprawdzenie możliwości wykonania.
