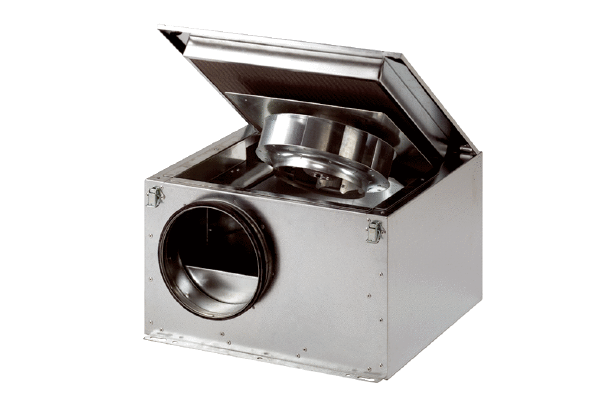

Izolowany akustycznie wentylator skrzynkowy
ESR 31 S
Produkt nie jest już dostępnyProducent: MAICO
Izolowany akustycznie wentylator skrzynkowy z wychylanym wentylatorem, DN 315, prąd zmienny
Karta danych wyrobu

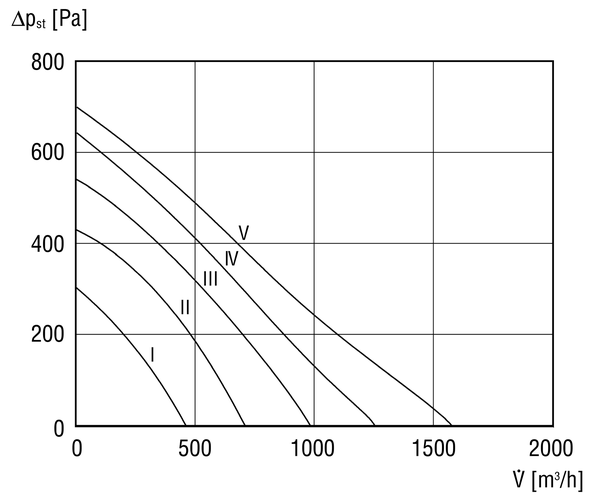

Charakterystyka
Rysunek wymiarowy

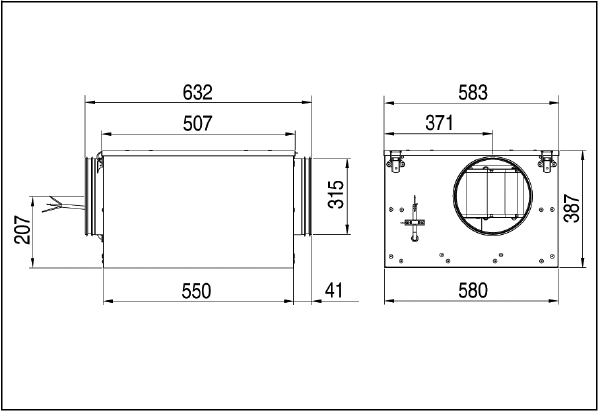

ESR 31 S - Rysunek wymiarowy [mm]
Dane Techniczne
ESR 31 S - Dane Techniczne
Akcesoria
ESR 31 S - Akcesoria
Dedykowane Akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Automatyczna klapa zwrotna | AVM 31 | 0093.0009 | na żądanie | |
| Rurowy tłumik akustyczny | RSR 31 Pozycje resztkowe | 0092.0319 | na żądanie | |
| Rurowy tłumik akustyczny | RSR 31/50 Pozycje resztkowe | 0092.0329 | na żądanie | |
| Rurowy tłumik akustyczny | RSR 31-1 | 0092.0599 | na żądanie | |
| Rurowy tłumik akustyczny | RSR 31/50-1 | 0092.0606 | na żądanie | |
| Elektryczna nagrzewnica powietrza | DRH 31-6 | 0082.0108 | na żądanie | |
| Elektryczna nagrzewnica powietrza z regulatorem | DRH 31-12 R | 0082.0146 | na żądanie | |
| Wodne nagrzewnice powietrza | WRH 31-6 | 0082.0121 | na żądanie | |
| Filtr powietrza | TFE 31-4 | 0149.0080 | na żądanie | |
| Filtr powietrza | TFE 31-7 | 0149.0055 | na żądanie | |
| wymiennik ciepła | WT 1500 Produkt nie jest już dostępny | 0152.0042 | na żądanie | |
| Filtr powietrza | TFE 31-5 Produkt nie jest już dostępny | 0149.0064 | na żądanie |
Akcesoria ogólne
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Żaluzja | AS 35 | 0151.0333 | na żądanie | |
| Kratka zewnętrzna | MLA 30 | 0151.0113 | na żądanie | |
| Kratka zewnętrzna | MLZ 30 | 0151.0103 | na żądanie | |
| Kratka ochronna | SGR 31 | 0150.0128 | na żądanie | |
| Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 | ESS 20 | 0157.0749 | na żądanie | |
| Regulator obrotów | ST 2,5 Produkt nie jest już dostępny | 0157.0811 | na żądanie | |
| Regulator obrotów | STU 2,5 Produkt nie jest już dostępny | 0157.0815 | na żądanie | |
| Regulator obrotów, tablica rozdzielcza | STS 2,5 Produkt nie jest już dostępny | 0157.0255 | na żądanie | |
| TRE 1,6 Produkt nie jest już dostępny | 0016.0112 | na żądanie | ||
| Transformator 5-stopniowy, szafa rozdzielcza | TRE 1,6 S Produkt nie jest już dostępny | 0157.0744 | na żądanie |
Opis wyrobu
Opisproduktu
ESR 31 S
krótki opis
Izolowany akustycznie wentylator skrzynkowy z wychylanym wentylatorem, DN 315, prąd zmiennySchematy połączeń
ESR 31 S - Schematy połączeń
Wentylator kanałowy z elektryczną nagrzewnicą powietrza ERH 16-2 R
S1 - Urządzenie Włącz
US16 - Rozłącznik wielobiegunowy (stycznik)
ERR... - Odśrodkowy wentylator kanałowy
ERH...R - Elektryczna nagrzewnica powietrza: ERH16-2R
B=Mostek Wewn./Zewn. musi być zamknięty
C=Nie zmieniać nastawienia potencjometru
D=Potencjometr wartości zadanej dla ograniczenia MIN
E=Potencjometr wartości zadanej dla ograniczenia MAX
F=Mostek dla ograniczenia MAX, mostek musi być zamknięty.
G=jeżeli mostek zamknięty, wówczas również ograniczenie MIN aktywne
FR30P - Zewn. regulator wartości zadanej (0-30°C) z czujnikiem temperatury pomieszczenia
FL30P - Zewn. czujnik kanałowy dla ograniczenia MIN, MAX
LW9 - czujnik przepływu powietrza (w poz. N)
Montaż czujnika LW9 po stronie wejścia nagrzewnicy powietrza
Nastawienie wartości zadanej 0-30°C i rejestracja temperatury pomieszczenia za pomocą FR30P
Ograniczenie Min/Max 0-60°C w kanale powietrza nawiewanego za pomocą FL60P
Wentylator kanałowy z elektryczną nagrzewnicą powietrza DRH 16-5R i DRH 20-6R
S1 - Urządzenie Włącz
US16 - Rozłącznik wielobiegunowy (stycznik)
ERR... - Odśrodkowy wentylator kanałowy
DRH...R - Elektryczna nagrzewnica powietrza: DRH16-2R lub DRH20-6R
B=Mostek Wewn./Zewn. musi być zamknięty
C=Nie zmieniać nastawienia potencjometru
D=Potencjometr wartości zadanej dla ograniczenia MIN
E=Potencjometr wartości zadanej dla ograniczenia MAX
F=Mostek dla ograniczenia MAX, mostek musi być zamknięty.
G=jeżeli mostek zamknięty, wówczas również ograniczenie MIN aktywne
FR30P - Zewn. regulator wartości zadanej (0-30°C) z czujnikiem temperatury pomieszczenia
FL30P - Zewn. czujnik kanałowy dla ograniczenia MIN, MAX
LW9 - czujnik przepływu powietrza (w poz. N)
Montaż czujnika LW9 po stronie wejścia nagrzewnicy powietrza
Nastawienie wartości zadanej 0-30°C i rejestracja temperatury pomieszczenia za pomocą FR30P
Ograniczenie Min/Max 0-60°C w kanale powietrza nawiewanego za pomocą FL60P
Elementy pobrane / filmy wideo
ESR 31 S - Elementy pobrane / filmy wideo
Poprzednik - Następca
ESR 31 S - Następca
| Typ wyrobu | Nazwa | Nr kat. | Działanie |
|---|---|---|---|
| Izolowany akustycznie wentylator skrzynkowy | ESR 31-2 S Produkt nie jest już dostępny | 0080.0621 |
