Odśrodkowy wentylator dachowy

GRD 22

Produkt wycofywany
Numer artykułu: 0087.0016
Producent: MAICO
Odśrodkowy wentylator dachowy z silnikiem EC i zintegrowanym urządzeniem sterującym na stałe ciśnienie lub... Więcej informacji
Przykłady zastosowań: Centralny wyciąg powietrza z domów wielorodzinnych w połączeniu z wywiewnikami Centro.
Karta danych wyrobu
GRD 22 IM0009963.PNG Odśrodkowy wentylator dachowy z silnikiem EC i zintegrowanym urządzeniem sterującym na stałe ciśnienie lub stały strumień objętości, DN 224

Charakterystyka

GRD 22 - Charakterystyka

Rysunek wymiarowy

GRD 22 - Rysunek wymiarowy [mm]

  1. Średnica wewnętrzna
  2. Zewnętrzna średnica rury
  3. Ilość otworów: 3

Dane Techniczne

GRD 22 - Dane Techniczne

Artykuł GRD 22
Wydajność powietrza 1.970 m³/h
Wydajność tłoczeniaZnam. 950 m³/h / w opc. Współczynnik sprawności
Ciśnienie pfs, Znam. 370 Pa / w opc. Współczynnik sprawności
prędkość obrotowa nZnam. 1.810 1/min / w opc. Współczynnik sprawności
Prędkość obrotów 1.883 1/min
Typ wirnika promieniowo
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 280 W / w opc. Współczynnik sprawności
INom 1,7 A / w opc. Współczynnik sprawności
IMax 1,9 A
Stopień ochrony IP 45
Klasa izolacji B
Kabel zasilający 3 x 1,5 mm²
Miejsce montażu Dach
Pozycja montażowa pionowo
Materiał Blacha stalowa, cynkowana
Ciężar 27,31 kg
Ciężar z opakowaniem 30,08 kg
Żaluzja zintegrowany
Typ żaluzji sterowane strumieniem powietrza otwarcie/zamknięcie
Wielkość nominalna 224 mm
Szerokość 554 mm
wysokość 554 mm
Głębokość 437 mm
Szerokość z opakowaniem 585 mm
Wysokość z opakowaniem 585 mm
Głębokość z opakowaniem 470 mm
Temperatura powietrza przetłaczanego przy prądzie nominalnym -20 °C do 50 °C
Temperatura powietrza przetłaczanego przy IMax -20 °C do 50 °C
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799870166
Numer katalogowy 0087.0016
Artykuł GRD 22
Efektywność ogólna η 46,7 %
Kategoria pomiarowa C
Kategoria efektywności statyczna
Stopień efektywności N 62,4
Wymagany napęd o zmiennej prędkości obrotowej (VSD) Integralny VSD (variable speed drive)
Rok produkcji patrz tabliczka znamionowa
Nazwa producenta / urzędowy numer w rejestrze / miejsce filii producenta Maico Elektroapparate-Fabrik GmbH / Sąd Rejestrowy Freiburg, nr w rejestrze HRB 601233
Nr kat. 0087.0016
PBEP / wydajność powietrzaBEP / Pfs, BEP 0,32 kW / 1.370 m³/h / 350 Pa
nBEP 1.790 1/min
Specyficzny stosunek ≈ 1
Informacje dotyczące demontażu i utylizacji patrz instrukcja montażu
Informacje dotyczące montażu, eksploatacji i utrzymania w należytym stanie patrz instrukcja montażu
Przedmioty użyte przy pomiarze efektywności, które nie są opisane przez kategorię pomiarową Wyznaczanie efektywności energetycznej bez obudowy.
Poziom ciśnienia akustycznegoLWA5 75 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, wysoki (dB(A))

40

57

70

65

67

66

65

52

74

LWA8, wysoki (dB(A))

41

59

67

70

71

68

64

53

76

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA8= Poziom mocy akustycznej obudowy i wolnego wylotu w dB

Opis wyrobu

Opisproduktu

GRD 22

krótki opis

Odśrodkowy wentylator dachowy z silnikiem EC i zintegrowanym urządzeniem sterującym na stałe ciśnienie lub stały strumień objętości, DN 224

Opis wyrobu

Cechy

  • Możliwość ustawiania stałego ciśnienia lub stałej objętości przepływu.
  • 2 poziomy prędkości obrotowej do pracy dziennej i nocnej.
  • Możliwość nastawienia trybu dziennego/nocnego za pośrednictwem 2 wzorcowych strumieni objętości lub 2 wzorcowych ciśnień.
  • Z automatyczną sygnalizacją usterek.
  • Możliwość zastosowania w centralnych systemach wyciągowych zgodnych z normą DIN 18017-3.
  • Regulacja możliwa bez ponownego pomiaru ciśnienia lub strumienia objętości.
  • Obudowa daje się łatwo zdejmować do czyszczenia.
  • Ocynkowana kratka ochronna po stronie wylotu, zabezpieczenie przed dotknięciem zgodne z DIN EN ISO 13857.
  • Stabilne zaczepy transportowe umożliwiają transport przy pomocy dźwigu.
  • Wirnik z łopatkami wygiętymi do tyłu, wyważony dynamicznie w 2 płaszczyznach, zgodnie z klasą jakości 6.3, DIN ISO 1940.
  • Wirnik z polipropylenu wzmacnianego włóknem szklanym.
  • Z odłącznikiem serwisowym.
  • Stopień ochrony IP 45.

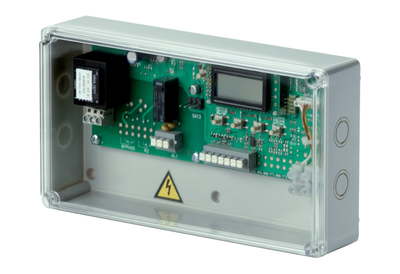

Regulacja

  • Układ regulacji zawarty w zakresie dostawy..
  • Montaż dowolny w obrębie budynku.
  • Czujnik ciśnienia wbudowany w obudowie wentylatora gotowy do eksploatacji.
  • Regulacja do pracy w trybie stałego ciśnienia / stałego strumienia objętości.
  • Do prawidłowego działania regulacji wymagany jest minimalny strumień objętości:
    • GRD 22 - 150 m3/h
    • GRD 25 - 200 m3/h
    • GRD 31 - 250 m3/h

Silnik

  • Silnik EC.
  • Zabezpieczenie przeciążeniowe jako wyposażenie seryjne.
  • Brak wymaganych zabezpieczeń silnika.

Podłączenie elektryczne

  • Wymagane 2 oddzielne przyłącza sieciowe (230 V, 50 Hz) dla wentylatora i regulacji.
  • Przyłącza sieciowe każdorazowo 3 x 1,5 mm2 typu NYM-J / NYM-O.
  • 6-żyłowy ekranowany przewód sterowniczy pomiędzy regulacją i wentylatorem
  • przewód sterowniczy o długości maksymalnej 200 m, średnica zewnętrzna maksymalnie 6 mm, np. LiYCY (6 x 0,25 mm2 lub 6 x 0,34 mm2).

Spis treści

Schematy połączeń

GRD 22 - Schematy połączeń

B - Regulacja

W3 - Przewód sieciowy regulacji (zapewnia inwestor)

K1 - zamknięty, miękki start

K1 - otwarty, miękkie zatrzymanie

K3 - zamknięty, tryb obniżenia temperatury aktywny (np.: tryb nocny)

K3 - otwarty, tryb obniżenia temperatury nieaktywny

* - Uwaga: stosować pozłacane styki K1, K3

A - Urządzenie GRD

W1 - Przewód sieciowy urządzenia GRD 1,5 mm² (zapewnia inwestor)

W2 – Przewód sterowniczy ekranowany Ø 0,25 do 0,34 mm² (zapewnia inwestor)

M - Silnik wentylatora

S1 - Wyłącznik serwisowy



Poprzednik - Następca

GRD 22 - Następca

Typ wyrobu Nazwa Nr kat. Działanie
Odśrodkowy wentylator dachowy MDR-PG 22 EC 0087.0032
