Osiowy wentylator ścienny

EN 31

Numer artykułu: 0081.0309
Producent: MAICO
Osiowy wentylator ścienny do wyciągu powietrza, DN 310
Przykłady zastosowań: Biuro, Pomieszczenie biurowe, Obiekt handlowy, Restauracja, Zakład produkcyjny
Karta danych wyrobu
EN 31 IM0014159.PNG Osiowy wentylator ścienny do wyciągu powietrza, DN 310

Charakterystyka

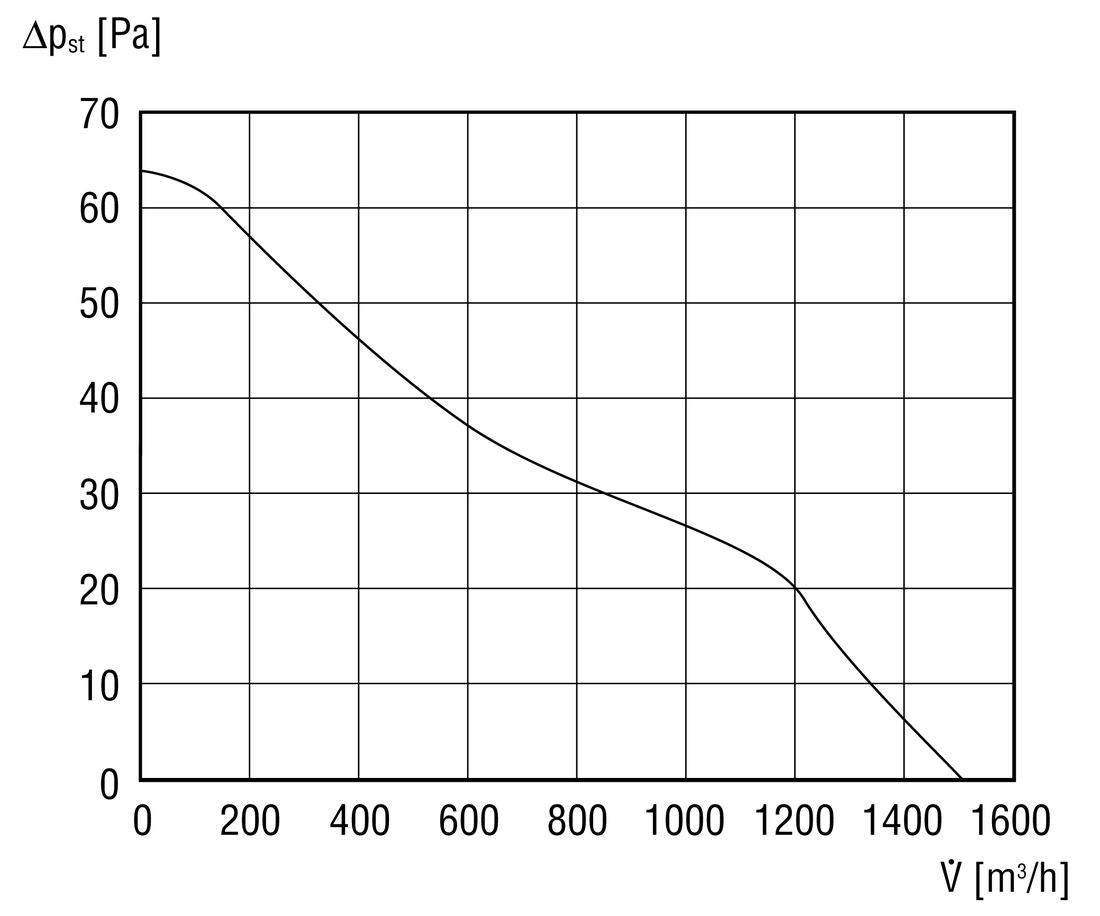

EN 31 - Charakterystyka

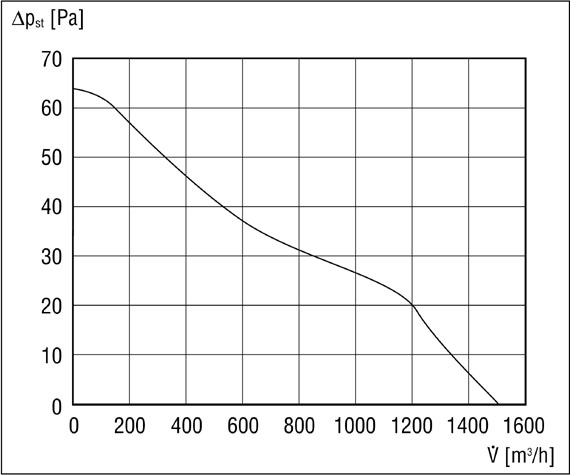

EN 31 - Charakterystyka

Rysunek wymiarowy

EN 31 - Rysunek wymiarowy [mm]

  1. Wewnątrz

Dane Techniczne

EN 31 - Dane Techniczne

Artykuł EN 31
Wydajność powietrza 1.500 m³/h
Prędkość obrotów 1.220 1/min
Typ wirnika osiowo
Kierunek powietrza Odpowietrzanie
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 76 W
IMax 0,33 A
Stopień ochrony IP 44
Kabel zasilający 3 x 1,5 mm²
Miejsce montażu Ściana / Sufit
Rodzaj montażu natynkowy
Pozycja montażowa bez znaczenia
Materiał Tworzywo sztuczne
Kolor biel drogowa, podobna do RAL 9016
Ciężar 4,63 kg
Ciężar z opakowaniem 5,83 kg
Wielkość nominalna 315 mm
Szerokość 445 mm
wysokość 445 mm
Głębokość 186 mm
Szerokość z opakowaniem 475 mm
Wysokość z opakowaniem 475 mm
Głębokość z opakowaniem 220 mm
Temperatura powietrza przetłaczanego przy IMax 40 °C
Poziom ciśnienia akustycznego 57 dB(A)
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799813095
Numer katalogowy 0081.0309



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA7, wysoki (dB(A))

66

LWA7= Poziom mocy akustycznej obudowy i wolnego wlotu w dB

Akcesoria / Wyposażenie dodatkowe

EN 31 - Akcesoria / Wyposażenie dodatkowe

Akcesoria ogólne

to ogólne akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Żaluzja, elektryczna BK 31 0093.0902 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

EN 31

krótki opis

Osiowy wentylator ścienny do wyciągu powietrza, DN 310

Opis wyrobu

Cechy

  • Możliwość zdejmowania obudowy do czyszczenia bez użycia narzędzi.
  • Przyjemnie cicha praca.
  • Czysta i szybka wymiana istniejących urządzeń EN dzięki 100% zgodności z wcześniejszymi wersjami urządzeń EN i ET.
  • Przy istniejących elektrycznych żaluzjach zewnętrznych ze złączem wtykowym: Odłączyć wtyczkę i na nowo podłączyć poszczególne żyły zgodnie ze schematami ideowymi EN/ENR w Internecie.
  • Wentylator niewymagający konserwacji.

silnik

  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie seryjne.
  • Wytrzymały silnik.
  • Nadaje się do pracy ciągłej.

Przyłącze elektryczne

  • Przyłącze elektryczne może być wykonane jako natynkowe lub podtynkowe.

Wskazówki dotyczące bezpieczeństwa

  • Wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z normą DIN EN ISO 13857.

Spis treści

Schematy połączeń

EN 31 - Schematy połączeń

EN 20, EN 25, EN 31 z włącznikiem / wyłącznikiem

S1 - Zał. / wył. przez wyłącznik

S1 - Zał. / wył. przez termostat TH...

S1 - Zał. / wył. przez higrostat HY 5

S1 - Zał. / wył. przez regulator jakości powietrza EAQ 10

* - przewód tylko dla żaluzji MK...



Przykład przyłączenia zestyku bezpotencjałowego regulatora jakości powietrza EAQ 10/3

Na schemacie ideowym EAQ 10/3 eksploatowany jest w piwnicy towarzyskiej razem z wentylatorem ściennym EN.

Zabezpieczenie zapewnia inwestor

St - Komunikat zakłócenia

Et - Ethernet

X1 - Sieć

X2 - 12V/2A

X3 - 230V/16A

X6 - 230V/5A

X11 - RS485

X12 - Czujniki

X13 - RLS

r.H. - Wilgotność



EN 20, EN 25, EN 31 z przełącznikiem stopniowym FS 4

FS 4 - przełącznik stopniowy (2 prędkości obrotowe)

* - przewód tylko dla żaluzji MK...



EN 20, EN 25, EN 31 z 5-stopniowym transformatorem TRE

TRE - transformator 5-stopniowy (zał./wył., 5 prędkości obrotowych)

* - przewód tylko dla żaluzji MK...



EN 20, EN 25, EN 31 z 5-stopniowym transformatorem TRE...S i 5-stopniowym przełącznikiem ESS 20

TRE...S - transformator 5-stopniowy (szafa sterownicza)

ESS 20 - przełącznik 5-stopniowy (zał./wył., 5 prędkości obrotowych)

* - przewód tylko dla żaluzji MK...



Poprzednik - Następca

EN 31 - Poprzednik

Typ wyrobu Nazwa Nr kat. Działanie
wentylator ścienny EN 31 Produkt nie jest już dostępny 0081.0303
  • Do notatnika
wentylator ścienny ET 31 Produkt nie jest już dostępny 0081.0503
  • Do notatnika
