Wentylator kanałowy

DPK 35/4

Produkt nie jest już dostępny
Numer artykułu: 0086.0639
Producent: MAICO
Odśrodkowy wentylator kanałowy, prąd trójfazowy

Karta danych wyrobu

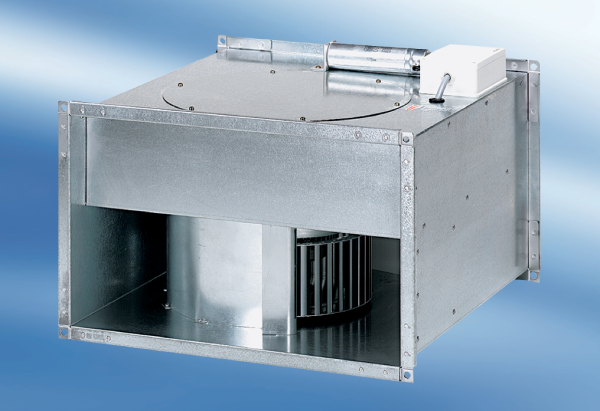

DPK 35/4 IM0006964.PNG Odśrodkowy wentylator kanałowy, prąd trójfazowy

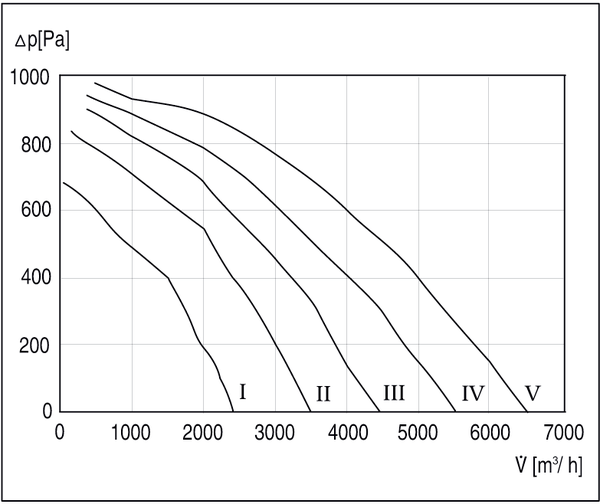

Charakterystyka

DPK 35/4 - Charakterystyka

Rysunek wymiarowy

DPK 35/4 - Rysunek wymiarowy [mm]

Dane Techniczne

DPK 35/4 - Dane Techniczne

Artykuł DPK 35/4
Wydajność powietrza 6.500 m³/h
Prędkość obrotów 1.355 1/min
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 1.355 W
INom 5,5 A
IMax 9,8 A
Klasa izolacji F
Kabel zasilający 5 x 1,5 mm²
Ciężar 69 kg
Ciężar z opakowaniem 69 kg
Wymiar kanału 700 mm x 400 mm
Szerokość z opakowaniem 500 mm
Wysokość z opakowaniem 900 mm
Głębokość z opakowaniem 780 mm
Temperatura powietrza przetłaczanego przy prądzie nominalnym 80 °C
Jednostka opakowaniowa 1 sztuka
Asortyment D
GTIN (EAN) 4012799866398
Numer katalogowy 0086.0639



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA2, S1 (dB(A))

45

50

54

55

52

47

41

31

60

LWA2, S2 (dB(A))

53

59

62

65

62

58

52

46

69

LWA2, S3 (dB(A))

58

64

67

76

69

65

59

54

78

LWA2, S4 (dB(A))

61

68

71

75

77

71

65

61

81

LWA2, S5 (dB(A))

63

71

75

76

89

76

70

65

89

LWA5, S1 (dB(A))

44

58

61

64

64

64

61

50

70

LWA5, S2 (dB(A))

53

67

68

73

75

74

72

64

80

LWA5, S3 (dB(A))

57

73

73

82

81

81

79

71

87

LWA5, S4 (dB(A))

61

77

78

84

87

87

85

78

92

LWA5, S5 (dB(A))

64

80

82

86

96

92

89

83

98

LWA6, S1 (dB(A))

46

57

63

69

71

71

72

68

77

LWA6, S2 (dB(A))

57

67

71

79

82

81

82

78

88

LWA6, S3 (dB(A))

60

71

75

84

87

86

86

83

92

LWA6, S4 (dB(A))

68

78

82

89

93

93

93

89

99

LWA6, S5 (dB(A))

72

80

85

92

101

97

97

93

104

LWA2= Poziom mocy akustycznej obudowy w dB

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA6= Poziom mocy akustycznej wolnego wylotu w dB

Akcesoria

DPK 35/4 - Akcesoria

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Transformator 5-stopniowy TRV 11,0 Produkt nie jest już dostępny 0157.0719 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

DPK 35/4

krótki opis

Odśrodkowy wentylator kanałowy, prąd trójfazowy

Opis wyrobu

Cechy

  • Montaż w prostokątnych kanałach wentylacyjnych.
  • Ocynkowana obudowa ze skrzynką zaciskową zainstalowaną na zewnątrz.
  • Małe zapotrzebowanie na miejsce dzięki kompaktowym wymiarom.
  • Profile kołnierzowe zainstalowane na stronie wlotu i wylotu.
  • Odśrodkowy wirnik z ocynkowanej stali, z łopatkami wygiętymi do przodu.
  • Wirnik osadzony jest na wale silnika i napędzany bezpośrednio.
  • Wyważony statycznie i dynamicznie zgodnie z DIN ISO 1940, jakość wyważenia 6,3.
  • Wysoki stopień ochrony IP 55.
  • Zastosować złączkę elastyczną ELP, aby zapobiec przenoszeniu wibracji na system kanałów.

Kierunek przepływu powietrza

  • Kierunki przepływu powietrza oraz obrotów są oznaczone strzałkami na obudowie wentylatora.

Silnik

  • Silnik przystosowany do pracy ciągłej.
  • Wytrzymały silnik z łożyskami kulkowymi, niewymagający konserwacji.

Silnik trójfazowy

  • Typoszereg DPK.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie seryjne.
  • Przyłącza wyprowadzone są bezpotencjałowo na zaciski i muszą zostać podłączone do wyłącznika zabezpieczającego silnik, np. MV 25 lub do obwodu prądu sterowniczego stycznika.

Przyłącze elektryczne

  • Skrzynka zaciskowa z tulejami kablowymi zainstalowana na zewnątrz.
  • Częstotliwość sieciowa 50 Hz.

Wersje specjalne

  • Na żądanie i za dopłatą dostępne są wersje specjalne.
    • Niestandardowe wartości napięcia i częstotliwości.
    • Otwory spustu skroplin.
    • Wentylatory ze wzmocnionym zabezpieczeniem antykorozyjnym.
  • Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
  • W przypadku eksploatacji z przemiennikami częstotliwości konieczne jest dokonanie uzgodnień z producentem.
  • W każdym przypadku konieczne jest sprawdzenie możliwości wykonania.

Spis treści

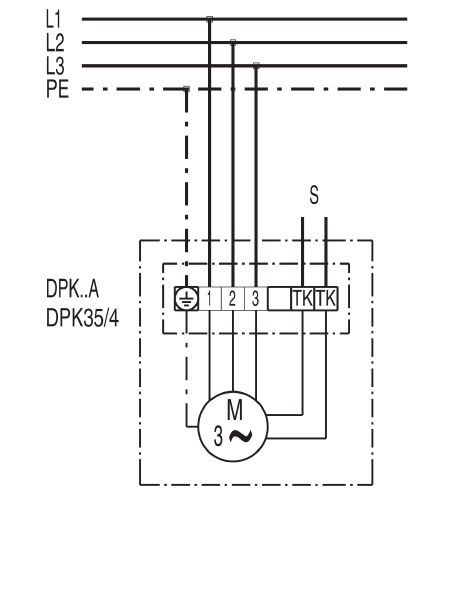

Schematy połączeń

DPK 35/4 - Schematy połączeń
