Wentylator dla małych pomieszczeń

ECA 100 ipro VZC

Numer artykułu: 0084.0201
Producent: MAICO
Dwustopniowy wentylator do małych pomieszczeń z nastawianym opóźnieniem włączenia i czasem wybiegu, DN 100
Przykłady zastosowań: Łazienka, WC, Pomieszczenie magazynowe, Spiżarnia, Piwnica
Karta danych wyrobu
ECA 100 ipro VZC IM0011847.PNG Dwustopniowy wentylator do małych pomieszczeń z nastawianym opóźnieniem włączenia i czasem wybiegu, DN 100
ECA 100 ipro VZC IM0007250.PNG Dwustopniowy wentylator do małych pomieszczeń z nastawianym opóźnieniem włączenia i czasem wybiegu, DN 100

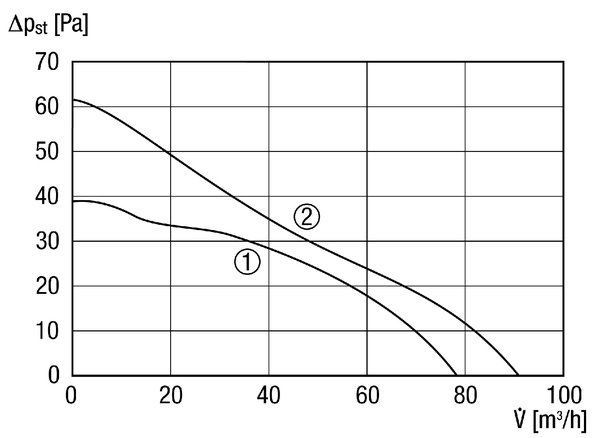

Charakterystyka

ECA 100 ipro VZC - Charakterystyka

  1. Stopień mocy 1
  2. Stopień mocy 2

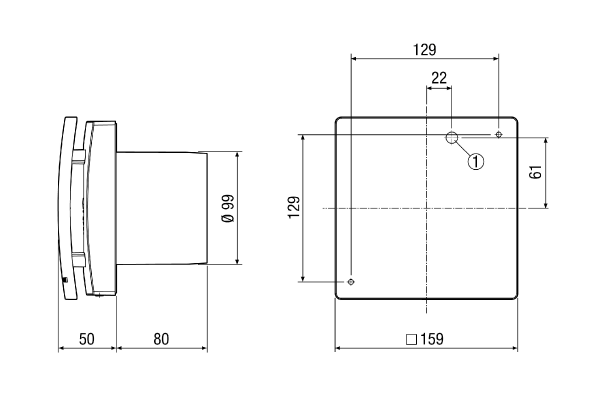

Rysunek wymiarowy

ECA 100 ipro VZC - Rysunek wymiarowy [mm]

  1. Przepust kablowy

Dane Techniczne

ECA 100 ipro VZC - Dane Techniczne

Artykuł ECA 100 ipro VZC
Wykonanie Regulowane opóźnienie włączenia i czasu wybiegu.
Wydajność powietrza 78 m³/h / 92 m³/h
Prędkość obrotów 2.100 1/min / 2.500 1/min
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
SEC – wartość średnia -10,52 kWh/(m²*a)
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 6 W / 8 W
IMax 0,06 A
Stopień ochrony IP X5
Kabel zasilający 5 x 1,5 mm²
Miejsce montażu Sufit / Ściana
Rodzaj montażu natynkowy
Pozycja montażowa bez znaczenia
Materiał Tworzywo sztuczne
Kolor biel drogowa, podobna do RAL 9016
Ciężar 0,71 kg
Ciężar z opakowaniem 0,86 kg
Żaluzja brak
Wielkość nominalna 100 mm
Szerokość 159 mm
wysokość 159 mm
Głębokość 130 mm
Szerokość z opakowaniem 165 mm
Wysokość z opakowaniem 165 mm
Głębokość z opakowaniem 145 mm
Temperatura powietrza przetłaczanego przy IMax 40 °C
Czas wybiegu 0 min / 8 min / 17 min / 25 min
Opóźnienie włączenia 0 s / 50 s / 90 s / 120 s
Poziom ciśnienia akustycznego 27 dB(A) / 32 dB(A) / Odległość 3 m, warunki pola swobodnego
Jednostka opakowaniowa 1 sztuka
Asortyment A
GTIN (EAN) 4012799842019
Numer katalogowy 0084.0201

Akcesoria / Części zamienne

ECA 100 ipro VZC - Akcesoria / Części zamienne

Dedykowane Akcesoria

Akcesoria ogólne

Części zamienne

Opis wyrobu

Opisproduktu

ECA 100 ipro VZC

krótki opis

Dwustopniowy wentylator do małych pomieszczeń z nastawianym opóźnieniem włączenia i czasem wybiegu, DN 100

Opis wyrobu

Wersja z nastawianym opóźnieniem włączenia i czasem wybiegu

  • Włączanie/wyłączanie za pośrednictwem wyłącznika oświetlenia lub oddzielnego wyłącznika.
  • Możliwość wyboru wszystkich 4 programów pracy.
  • Kolejność stopni mocy realizowana jest w zależności od wybranego programu pracy.
  • Opóźnienie włączenia nastawiane stopniowo za pośrednictwem łatwo dostępnych przycisków: 0/50/90/120 s
  • Czas wybiegu nastawiany stopniowo za pośrednictwem łatwo dostępnych przycisków: 0/8/17/25 min
  • Nastawiony czas wyświetlany jest podczas nastawiania za pomocą diod LED.
  • Bez możliwości regulacji prędkości obrotowej.

Programy pracy

  • Regulacja za pomocą zworek w urządzeniu.
  • Program komfortowy (wstępnie nastawiony)
    • Użytkownik obecny: Stopień 1
    • Czas wybiegu: Stopień 2
  • Program nocny
    • Użytkownik obecny: Stopień 2
    • Czas wybiegu: Stopień 1
  • Program oszczędnościowy
    • Użytkownik obecny: Stopień 1
    • Czas wybiegu: Stopień 1
  • Program mocy
    • Użytkownik obecny: Stopień 2
    • Czas wybiegu: Stopień 2

Cechy

  • Inteligentnie zaprogramowany wentylator do małych pomieszczeń spełniający najwyższe wymagania.
  • Dwa stopnie mocy.
  • Wlot powietrza ukryty za ozdobną pokrywą.
  • Do wyciągu powietrza.
  • Ze znakiem VDE GS, wyjątek: ECA 100 ipro RC/RCH.
  • Znak VDE: ECA 100 ipro RC/RCH.
  • Stopień ochrony IP X5 dla zapewnienia bezpieczeństwa w łazience.
  • Klasa ochrony II.
  • Nadaje się do pracy ciągłej.
  • Termiczne zabezpieczenie przeciążeniowe.
  • Kolor biały, podobny do RAL 9016.
  • Obudowa wykonana z tworzywa sztucznego odpornego na uderzenia.

Silnik

  • Energooszczędny, solidny silnik z łożyskami kulkowymi, nie wymagający konserwacji.
  • Nadaje się do pracy ciągłej.

Wskazówki montażowe

  • Najprostszy montaż, ponieważ pokrywę można łatwo zdjąć przy pomocy narzędzia.
  • Możliwy montaż na ścianie i na suficie.
  • Kompatybilny z wcześniejszymi modelami ECA DN 100 dzięki identycznemu rozmieszczeniu otworów na śruby i przepustu kablowego.

Podłączenie elektryczne

  • Przyłącze elektryczne podtynkowe.

Wskazówki dotyczące bezpieczeństwa

  • Wszystkie wentylatory ECA 100 ipro mogą być stosowane w strefie zagrożenia porażeniowego 1 według normy DIN VDE 0100-701.
  • Szczegóły patrz wskazówki dotyczące planowania.

Spis treści

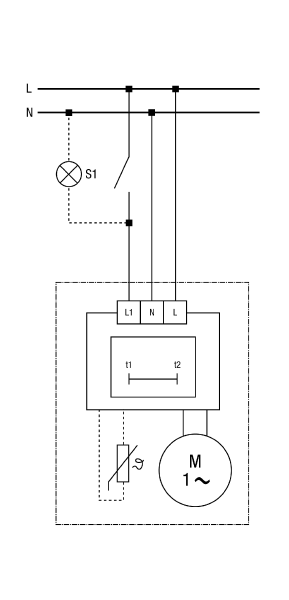

Schematy połączeń

ECA 100 ipro VZC - Schematy połączeń

ECA 100 ipro VZC, ECA 100 ipro KVZC

Przełącznik S1: Włączony/Wyłączony



Poprzednik - Następca

ECA 100 ipro VZC - Poprzednik

Typ wyrobu Nazwa Nr kat. Działanie
