Wentylator dla małych pomieszczeń

ECA piano TC

Numer artykułu: 0084.0081
Producent: MAICO
Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia
Przykłady zastosowań: Łazienka, WC, Pomieszczenie magazynowe, Spiżarnia, Piwnica
ECA piano TC IM0009943.PNG Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia
ECA piano TC IM0008446.PNG Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia
ECA piano TC IM0013704.PNG Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia

Charakterystyka

ECA piano TC - Charakterystyka

  • ECA piano TC IM0012245.PNG Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia

Rysunek wymiarowy

ECA piano TC - Rysunek wymiarowy [mm]

  • ECA piano TC IM0007178.PNG Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia
  1. przepust kablowy

Dane Techniczne

ECA piano TC - Dane Techniczne

Artykuł ECA piano TC
Wykonanie Regulowany dodatkowy czas pracy
Wydajność powietrza 80 m³/h
Prędkość obrotów 2.400 1/min
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz / 60 Hz
Wydajność nominalna 8 W
IMax 0,06 A
Stopień ochrony IP X4
Kabel zasilający 5 x 1,5 mm²
Miejsce montażu Ściana / Sufit
Rodzaj montażu natynkowy
Pozycja montażowa bez znaczenia
Materiał Tworzywo sztuczne
Kolor biel drogowa, podobna do RAL 9016
Ciężar 0,5 kg
Wielkość nominalna 100 mm
Szerokość 151 mm
wysokość 151 mm
Głębokość 104 mm
Temperatura powietrza przetłaczanego przy IMax 40 °C
Czas wybiegu 3 min - 25 min
Poziom ciśnienia akustycznego 26 dB(A) / Odległość 3 m, warunki pola swobodnego
Jednostka opakowaniowa 1 sztuka
Asortyment A
GTIN (EAN) 4012799840817
Numer katalogowy 0084.0081

Akcesoria / Części zamienne

ECA piano TC - Akcesoria / Części zamienne

Dedykowane Akcesoria

Typ wyrobuNazwaNr kat.Cena*(EUR)Działanie
Płyta montażowaZM 110059.0696 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobuNazwaNr kat.Cena*(EUR)Działanie
Wylot dachowyDF---
DachówkaDP---
Obejma mocującaBS---
Kratka przeciwdeszczowaRG---
ŻaluzjaAP 1000059.1058 na żądanie
  • Do notatnika
ŻaluzjaAP 100 B0059.0957 na żądanie
  • Do notatnika
Kratka zewnętrznaSG 1000059.1054 na żądanie
  • Do notatnika
Kratka zewnętrznaSG 100 B0059.0958 na żądanie
  • Do notatnika
tuleja ściennaWH 1000059.1030 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoALD 100152.0054 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoALD 1250152.0067 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoALD 125 VA0152.0068 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoALD 1600152.0069 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoALD 160 VA0152.0070 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoZE 45 F bialaProdukt nie jest już dostępny0152.0044 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjneMLK 30 biala0151.0123 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjneMLK 45 biala0151.0126 na żądanie
  • Do notatnika
Aluminiowy przewód giętkiAFR 1000055.0090 na żądanie
  • Do notatnika
Łącznik radiowyXS 1Produkt wycofywany0157.0344 na żądanie
  • Do notatnika
Odbiornik radiowyXE 10157.0343 na żądanie
  • Do notatnika
HigrostatHY 2300157.0126 na żądanie
  • Do notatnika
HigrostatHY 230 I0157.0127 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznegoALD 10 TProdukt nie jest już dostępny0152.0055 na żądanie
  • Do notatnika

Części zamienne

Typ wyrobuNazwaNr kat.Cena*(EUR)Działanie
OsłonaABD ECA piano 1E059.1125.9000 na żądanie
  • Do notatnika
Płytka obwodu drukowanego z pokrywą układu elektronicznegoPL ABDE ECA piano TCE101.1403.0001 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

ECA piano TC

krótki opis

Wyjątkowo cichy wentylator dla małych pomieszczeń z regulowanym opóźnieniem wyłączenia

Opis wyrobu

Wersja z regulowanym czasem wybiegu

  • Włączanie/wyłączanie za pośrednictwem wyłącznika oświetlenia lub oddzielnego wyłącznika.
  • Ze znakiem VDE.
  • Czas wybiegu regulowany w zakresie od ok. 3 min do ok. 25 min.
  • Bez możliwości regulacji prędkości obrotowej.

Cechy

  • Szczególnie cicha praca dzięki innowacyjnemu wirnikowi typu Piano.
  • Możliwość zdejmowania pokrywy bez użycia narzędzi do czyszczenia.
  • Kompatybilny z ECA 100 ipro i poprzednimi modelami ECA DN 100, takie same rozmieszczenie otworów na śruby i przepustu kablowego.
  • Stopień ochrony IP X4 dla zapewnienia bezpieczeństwa w łazience.
  • Klasa ochrony II.
  • Wbudowana bezsprężynowa klapa zwrotna, długowieczna i stabilna.
  • Kolor biały, podobny do RAL 9016.
  • Pasuje do rury DN 100.
  • Obudowa wykonana z tworzywa sztucznego odpornego na uderzenia.
  • Termiczne zabezpieczenie przeciążeniowe.

silnik

  • Wytrzymały silnik z łożyskami kulkowymi, bezobsługowy.
  • Nadaje się do pracy ciągłej.

Wskazówki montażowe

  • Najprostszy montaż dzięki pokrywie zdejmowanej bez pomocy narzędzi.
  • Możliwy montaż na ścianie i na suficie. W przypadku montażu na suficie konieczne wykonanie otworu w osłonie.

Przyłącze elektryczne

  • Przyłącze elektryczne podtynkowe.

Wskazówki dotyczące bezpieczeństwa

  • Wszystkie wentylatory ECA piano mogą być stosowane w strefie zagrożenia porażeniowego klasy 2 według normy DIN VDE 0100-701.
  • Szczegóły patrz wskazówki dotyczące planowania.

Spis treści

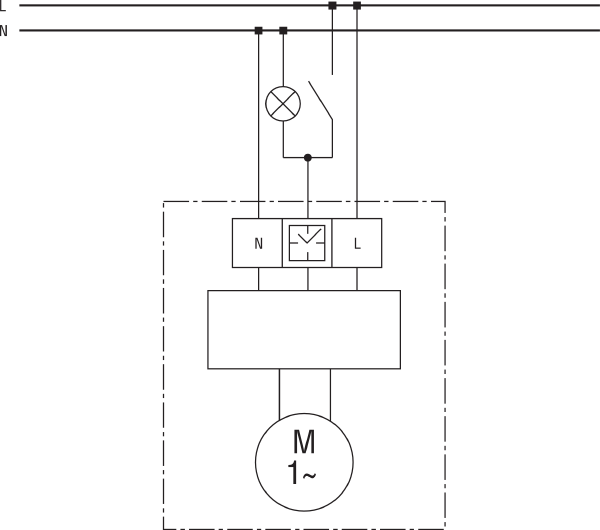

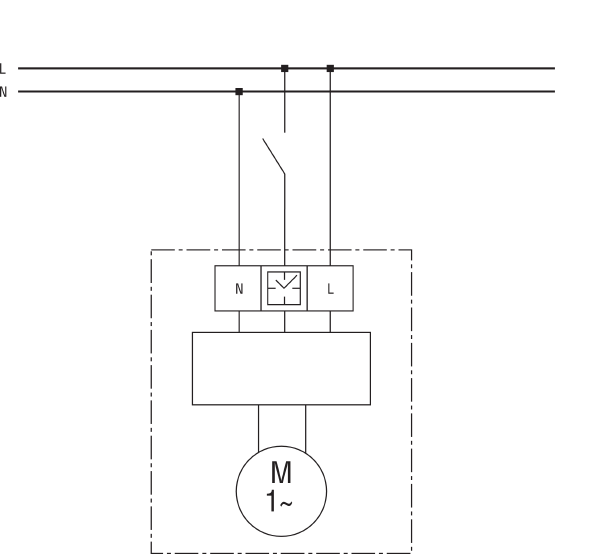

Schematy połączeń

ECA piano TC - Schematy połączeń
