Wentylator kanałowy

ECA 11 E

Numer artykułu: 0080.0460
Producent: MAICO
Wentylator rurowy do montażu w przewodach ze szwem spiralnym, DN 100
Przykłady zastosowań: Łazienka, WC, Pomieszczenie magazynowe, Spiżarnia, Piwnica
Karta danych wyrobu
ECA 11 E IM0009946.PNG Wentylator rurowy do montażu w przewodach ze szwem spiralnym, DN 100
ECA 11 E IM0007250.PNG Wentylator rurowy do montażu w przewodach ze szwem spiralnym, DN 100

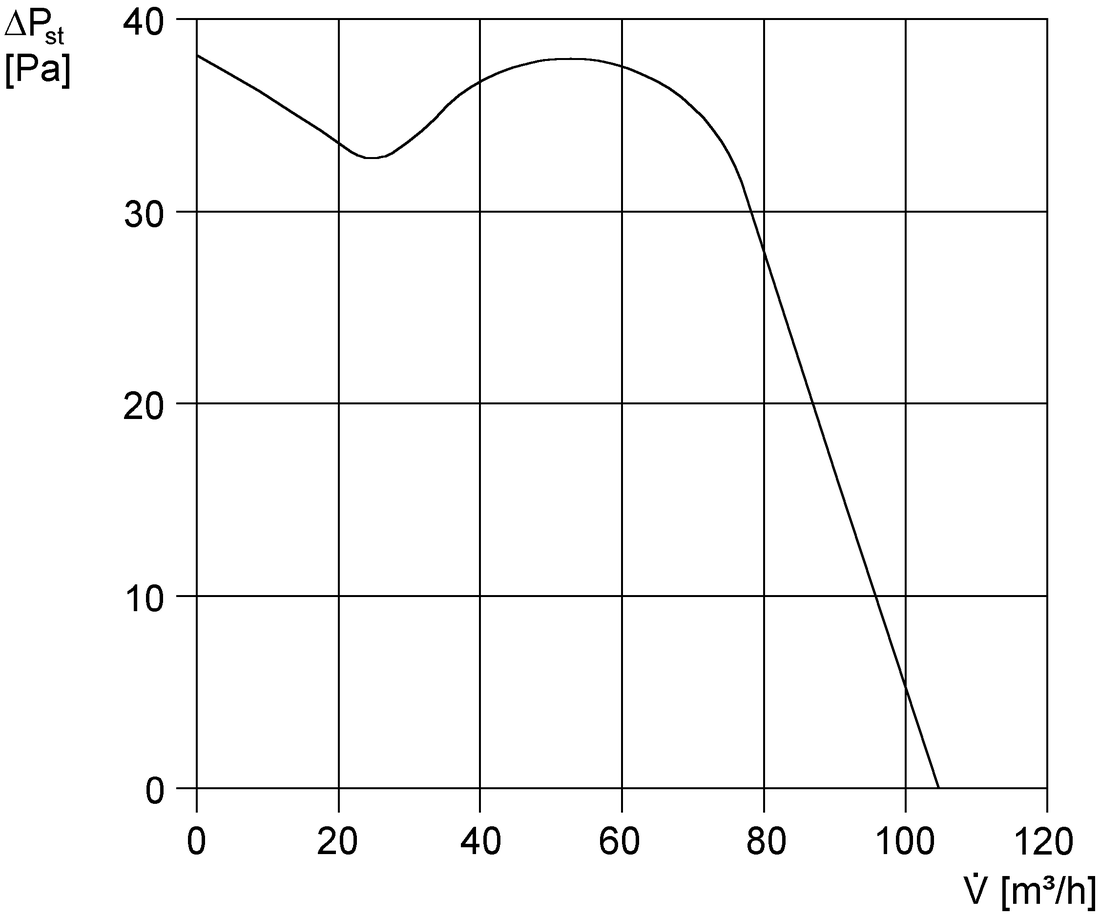

Charakterystyka

ECA 11 E - Charakterystyka

U = 230 V

f = 50 Hz

n = 2500 min-1

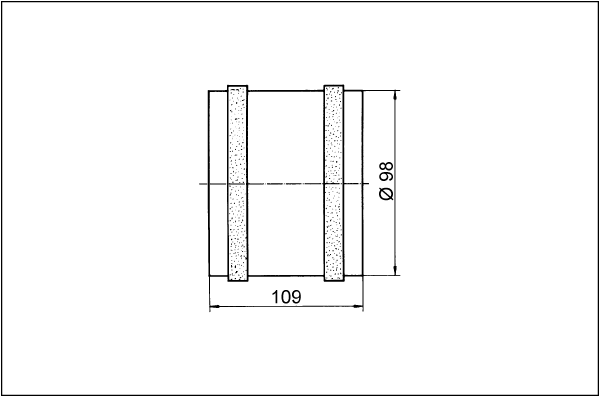

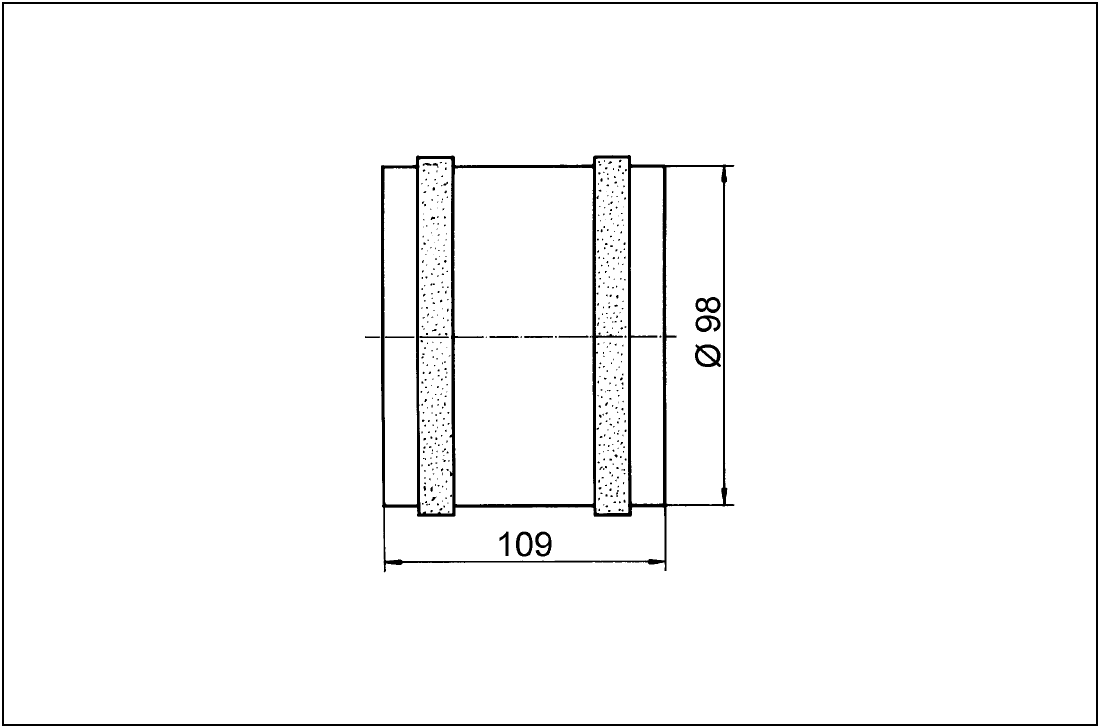

Rysunek wymiarowy

ECA 11 E - Rysunek wymiarowy [mm]

Dane Techniczne

ECA 11 E - Dane Techniczne

Artykuł ECA 11 E
Wydajność powietrza 105 m³/h
Prędkość obrotów 2.550 1/min
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz / 60 Hz
Pobór mocy 13 W
IMax 0,1 A
Stopień ochrony IP 45
Kabel zasilający 3 x 1,5 mm²
Rodzaj montażu Montaż podtynkowy
Pozycja montażowa bez znaczenia
Materiał Tworzywo sztuczne
Kolor biel drogowa, podobna do RAL 9016
Ciężar 0,51 kg
Ciężar z opakowaniem 0,59 kg
Wielkość nominalna 100 mm
Szerokość 98 mm
wysokość 98 mm
Głębokość 109 mm
Szerokość z opakowaniem 103 mm
Wysokość z opakowaniem 103 mm
Głębokość z opakowaniem 125 mm
Temperatura powietrza przetłaczanego przy IMax 40 °C
Poziom ciśnienia akustycznego 37 dB(A) / Odległość 3 m, warunki pola swobodnego
Jednostka opakowaniowa 1 sztuka
Asortyment A
GTIN (EAN) 4012799804604
Numer katalogowy 0080.0460

Akcesoria / Wyposażenie dodatkowe

ECA 11 E - Akcesoria / Wyposażenie dodatkowe

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Wylot dachowy DF - - -
Dachówka DP - - -
Obejma mocująca BS - - -
Kratka przeciwdeszczowa RG - - -
Dachówka DP - - -
Żaluzja AP 100 0059.1058 na żądanie
  • Do notatnika
Żaluzja AP 100 B 0059.0957 na żądanie
  • Do notatnika
Kratka zewnętrzna SG 100 0059.1054 na żądanie
  • Do notatnika
Kratka zewnętrzna SG 100 B 0059.0958 na żądanie
  • Do notatnika
tuleja ścienna WH 100 0059.1030 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 10 0152.0054 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 125 0152.0067 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 125 VA 0152.0068 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 160 0152.0069 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 160 VA 0152.0070 na żądanie
  • Do notatnika
Żaluzja wewnętrzna, elektryczna AE 10/1 0151.0400 na żądanie
  • Do notatnika
Kratka wewnętrzna ESG 10/2 0059.0947 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjne MLK 30 biala 0151.0123 na żądanie
  • Do notatnika
Drzwiowe kratki wentylacyjne MLK 45 biala 0151.0126 na żądanie
  • Do notatnika
Aluminiowy przewód giętki AFR 100 0055.0090 na żądanie
  • Do notatnika
Przełącznik stopniowy FS 4 0016.0104 na żądanie
  • Do notatnika
Łącznik radiowy XS 1 Pozycje resztkowe 0157.0344 na żądanie
  • Do notatnika
Odbiornik radiowy XE 1 Pozycje resztkowe 0157.0343 na żądanie
  • Do notatnika
Układ sterowania systemem osuszania piwnic AKE 0157.0129 na żądanie
  • Do notatnika
Regulator obrotów STX 1,5 0157.1561 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STSX 2,5 0157.1564 na żądanie
  • Do notatnika
Łącznik czasowy zwłoczny VZ 6 0157.0820 na żądanie
  • Do notatnika
Łącznik czasowy zwłoczny VZ 12 0157.0821 na żądanie
  • Do notatnika
Łącznik czasowy zwłoczny VZ 24 C 0157.0822 na żądanie
  • Do notatnika
Łącznik sterowania przerywanego VZI 10 0157.0823 na żądanie
  • Do notatnika
Higrostat HY 230 0157.0126 na żądanie
  • Do notatnika
Higrostat HY 230 I 0157.0127 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ALD 10 T Produkt nie jest już dostępny 0152.0055 na żądanie
  • Do notatnika
Przepust powietrza zewnętrznego ZE 45 F biala Produkt nie jest już dostępny 0152.0044 na żądanie
  • Do notatnika
Regulator obrotów ST 1 Produkt nie jest już dostępny 0157.0810 na żądanie
  • Do notatnika
Regulator obrotów STU 1 Produkt nie jest już dostępny 0157.0814 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STS 2,5 Produkt nie jest już dostępny 0157.0255 na żądanie
  • Do notatnika
Higrostat HY 10 AP Produkt nie jest już dostępny 0157.0358 na żądanie
  • Do notatnika
Higrostat HY 10 UP Produkt nie jest już dostępny 0157.0357 na żądanie
  • Do notatnika

to specjalne akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Wentylator dla małych pomieszczeń AKE 100 0084.0220 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

ECA 11 E

krótki opis

Wentylator rurowy do montażu w przewodach ze szwem spiralnym, DN 100

Opis wyrobu

Wersje

  • ECA 11 E:
    • Pasuje do kanałów DN 100.
    • Ze znakiem VDE-GS.

Cechy

  • Wentylator rurowy do montażu w przewodach ze szwem spiralnym.
  • Do wentylacji i wyciągu powietrza, w zależności od pozycji montażu w rurze.
  • Obudowa wykonana z tworzywa sztucznego odpornego na uderzenia.
  • Klasa ochrony II.
  • Kolor biały, podobny do RAL 9016.
  • Wymagane zabezpieczenie przed dotknięciem według DIN EN ISO 13857, np. przez kratkę ochronną SG i żaluzję AP.
  • Kratka ochronna i żaluzja sterowana strumieniem powietrza jako akcesoria.
  • Sterowana prędkością obrotową, wyjątek: ECA 15/2 E.

Silnik

  • Wytrzymały silnik z łożyskami kulkowymi, niewymagający konserwacji.
  • Nadaje się do pracy ciągłej.
  • Termiczne zabezpieczenie przeciążeniowe.
  • Ze względu na technikę sterowania kątem fazowym w dolnym zakresie prędkości obrotowej może wystąpić przydźwięk uwarunkowany fizycznie.

Wskazówka montażowa

  • Nadaje się do instalowania w każdej pozycji montażowej w suchych pomieszczeniach.

Spis treści

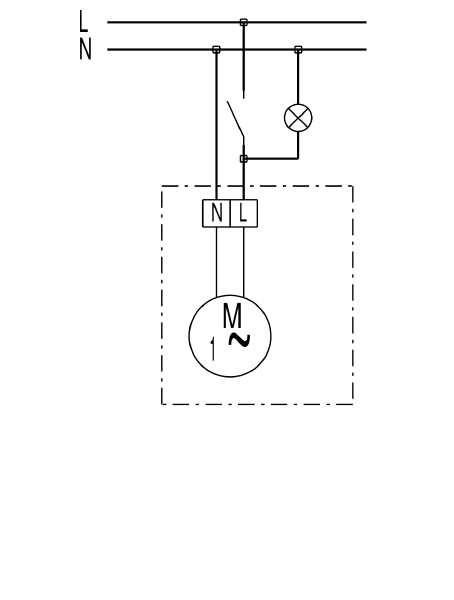

Schematy połączeń

ECA 11 E - Schematy połączeń



Poprzednik - Następca

ECA 11 E - Poprzednik

Typ wyrobu Nazwa Nr kat. Działanie
Wentylator dla małych pomieszczeń ECA 9-7 Produkt nie jest już dostępny 080043
  • Do notatnika
