Verschlussklappe

AS 30

Artikelnummer: 0151.0332
Hersteller: MAICO
Selbsttätige Verschlussklappe, DN 300, mit verzinktem Gitter
AS 30 IM0009827.PNG Selbsttätige Verschlussklappe, DN 300, mit verzinktem Gitter

Kennlinie

AS 30 - Kennlinie Druckverluste

  1. AS 20
  2. AS 25
  3. AS 30
  4. AS 35
  5. AS 40
  6. AS 45
  7. AS 50
  8. AS 60

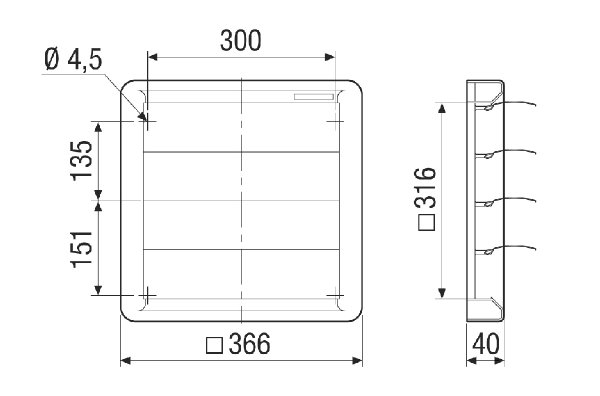

Maßzeichnung

AS 30 - Maßzeichnung [mm]

A: 307 mm
B: 40 mm
C: 366 mm
D: 300 mm
E: 286 mm

Technische Daten

AS 30 - Technische Daten

Artikel AS 30
Luftrichtung Entlüftung
Einbau außen
Einbauort Wand
Einbaulage senkrecht / waagerecht
Material Kunststoff, witterungs-, UV-beständig
Farbe verkehrsweiß, ähnlich RAL 9016
Lamellenfarbe silbergrau
Gewicht 0,8 kg
Klappenart selbstt. öffnend/schließend
Nennweite 300 mm
Breite 366 mm
Höhe 366 mm
Tiefe 40 mm
Umgebungstemperatur 60 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799513322
Artikelnummer 0151.0332
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage

Zubehör / Zubehör von

AS 30 - Zubehör / Zubehör von

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Verbindungsrahmen ZVR 30 0093.0193 auf Anfrage
  • Auf den Merkzettel

ist allgemeines Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Axial-Wandventilator DN 300 - - -
Axialer Wandeinbauventilator EZF, DZF - DN 300 - - -
Axial-Rohrventilator EZR, DZR - DN 300 - - -
Axial-Wandventilator DZQ-Ex e- DN 300 - - -
Axial-Rohrventilator DZR-Ex e- DN 300 - - -
Axial-Wandventilator DN 300 - - -
Axial-Rohrventilator EZR, DZR - DN 300 - - -
Axial-Rohrventilator EZL, DZL - DN 300 - - -
Axialer Wandeinbauventilator EN 31 0081.0309 auf Anfrage
  • Auf den Merkzettel
Halbradial-Rohrventilator ERM 25 Nicht mehr lieferbar 0080.0205 auf Anfrage
  • Auf den Merkzettel
Halbradial-Rohrventilator ERM 28 Nicht mehr lieferbar 0080.0206 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

AS 30

Kurzinformation

Selbsttätige Verschlussklappe, DN 300, mit verzinktem Gitter

Produktbeschreibung

  • Verschlussklappen zur Entlüftung.
  • Mit verzinktem Schutzgitter.
  • Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität.
  • Empfohlenes Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.

Einbauhinweise

  • Bei Montage in explosionsfähiger Atmosphäre prüfen, ob die Verschlussklappe berührbar ist.
  • Wenn sie berührbar ist, feinmaschigen Drahtkäfig um die Verschlussklappe ziehen.
  • Drahtkäfig sicher erden, um Funkenbildung zu vermeiden.
