Axial-Wandventilator

EZS 40/4 B

Artikelnummer: 0094.0009
Hersteller: MAICO
Axial-Wandventilator mit Stahlwandring, DN400, Wechselstrom
Einsatzbeispiele: Produktionsstätte, Gewerberaum, Garage, Baucontainer, Lagerraum
EZS 40/4 B IM0009968.PNG Axial-Wandventilator mit Stahlwandring, DN400, Wechselstrom

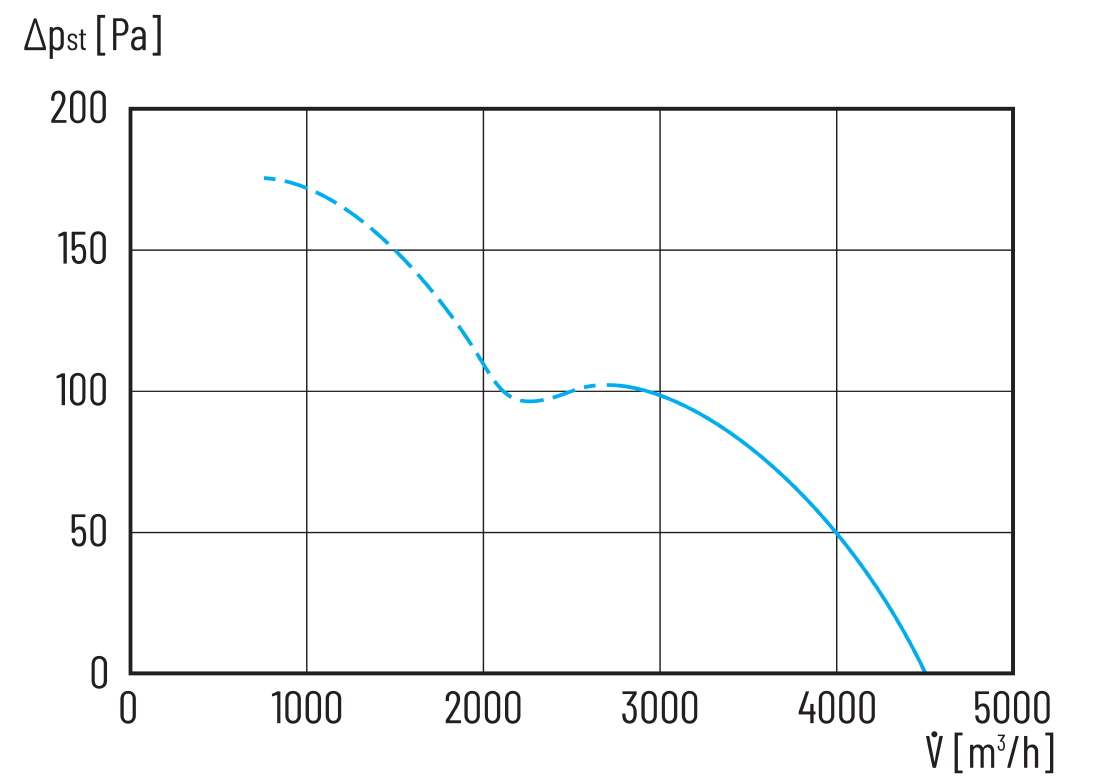

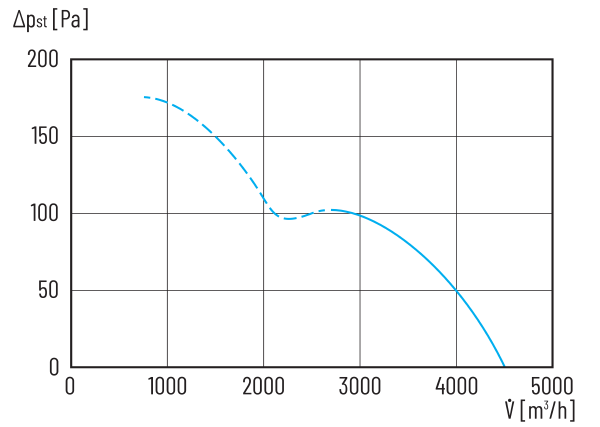

Kennlinie

EZS 40/4 B - Kennlinie

Maßzeichnung

EZS 40/4 B - Maßzeichnung [mm]

  1. Stahlwandplatte = Ausführung EZQ/DZQ
  2. Stahlwandring = Ausführung EZS/DZS

Technische Daten

EZS 40/4 B - Technische Daten

Artikel EZS 40/4 B
Ausführung Stahlwandring
Fördervolumen 4.350 m³/h
FördervolumenNenn 3.060 m³/h / im opt. Wirkungsgrad
Druck pfs, Nenn 88 Pa / im opt. Wirkungsgrad
Drehzahl nNenn 1.380 1/min / im opt. Wirkungsgrad
Drehzahl 1.426 1/min
Laufradtyp axial
Drehzahlsteuerbar
Reversierbarkeit
Spannungsart Wechselstrom
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Nennleistung 249 W / im opt. Wirkungsgrad
INenn 1,1 A / im opt. Wirkungsgrad
IMax 1,5 A
Schutzart IP 55
Wärmeklasse F
Einbauort Wand / Decke
Einbauart Aufputz
Einbaulage waagerecht / senkrecht
Material Stahlblech, verzinkt
Gewicht 8,3 kg
Nennweite 400 mm
Breite 580 mm
Höhe 580 mm
Tiefe 275 mm
Fördermitteltemperatur bei Nennstrom 60 °C
Fördermitteltemperatur bei IMax -20 °C bis 60 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799940098
Artikelnummer 0094.0009
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage
Artikel EZS 40/4 B
Gesamteffizienz η 30 %
Messkategorie A
Effizienzkategorie statisch
Effizienzgrad N 40,2
VSD erforderlich nein
Herstellungsjahr siehe Typenschild
Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
Art.-Nr. 0094.0009
PBEP / FördervolumenBEP / Pfs, BEP 0,249 kW / 3.060 m³/h / 88 Pa
nBEP 1.380 1/min
spezifisches Verhältnis ≈ 1
Informationen zur Zerlegung und Entsorgung siehe Montageanleitung
Informationen zu Einbau, Betrieb und Instandhaltung siehe Montageanleitung
Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind -
SchallleistungspegelLWA7 81 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA7, S1 (dB(A))

35

45

42

46

49

50

41

26

55

LWA7, S2 (dB(A))

31

59

51

56

59

61

55

43

65

LWA7, S3 (dB(A))

39

71

58

62

65

67

62

52

74

LWA7, S4 (dB(A))

41

75

63

65

67

68

65

55

77

LWA7, S5 (dB(A))

44

79

67

67

69

69

66

56

81

LWA8, S1 (dB(A))

38

46

43

46

49

50

41

27

55

LWA8, S2 (dB(A))

46

59

55

59

68

69

70

68

75

LWA8, S3 (dB(A))

54

72

65

67

72

73

74

72

80

LWA8, S4 (dB(A))

54

76

66

68

75

75

77

75

83

LWA8, S5 (dB(A))

55

80

69

70

76

77

79

76

85

LWA7 = Gehäuse- und Freiansaug-Schallleistungspegel in dB

LWA8 = Gehäuse- und Freiausblas-Schallleistungspegel in dB

Zubehör

EZS 40/4 B - Zubehör

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Verschlussklappe AS 40 0151.0334 auf Anfrage
  • Auf den Merkzettel
Verbindungsrahmen ZVR 40 0093.0195 auf Anfrage
  • Auf den Merkzettel
Verschlussklappe, manuell RS 40 0151.0342 auf Anfrage
  • Auf den Merkzettel
Stellmotor MS 2 0093.0403 auf Anfrage
  • Auf den Merkzettel
Außengitter MLA 40 0151.0115 auf Anfrage
  • Auf den Merkzettel
Außengitter MLZ 40 0151.0105 auf Anfrage
  • Auf den Merkzettel
Verlängerungshülse VH 40 0055.0034 auf Anfrage
  • Auf den Merkzettel
Innengitter IG 40 0059.0175 auf Anfrage
  • Auf den Merkzettel
Haupt-, Reparaturschalter HS 3 0157.0736 auf Anfrage
  • Auf den Merkzettel
Drehschalter DS 10 0157.0410 auf Anfrage
  • Auf den Merkzettel
Wendeschalter W 1 0157.0101 auf Anfrage
  • Auf den Merkzettel
Wendeschalter WU 1 0157.0102 auf Anfrage
  • Auf den Merkzettel
Wendeschalter FS 7 0016.0107 auf Anfrage
  • Auf den Merkzettel
Schütz US 16 T 0157.0769 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STX 2,5 Neuheit 0157.1562 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller, Verteilertafel STSX 2,5 Neuheit 0157.1564 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STU 2,5 Nicht mehr lieferbar 0157.0815 auf Anfrage
  • Auf den Merkzettel
Wendeschalter UWK 1 0157.0817 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller, Verteilertafel STS 2,5 Nicht mehr lieferbar 0157.0255 auf Anfrage
  • Auf den Merkzettel
5-Stufentransformator TRE 1,6-2 0157.0158 auf Anfrage
  • Auf den Merkzettel
5-Stufentransformator, Schaltschrank TRE 1,6 S-2 0157.0162 auf Anfrage
  • Auf den Merkzettel
5-Stufenschalter für 5-Stufentransformatoren TRE...S -2/ TR...S-2 ESS 20 0157.0749 auf Anfrage
  • Auf den Merkzettel
Thermostat THR 10 0157.0774 auf Anfrage
  • Auf den Merkzettel
Thermostat TH 10 0157.0764 auf Anfrage
  • Auf den Merkzettel
Thermostat TH 16 0157.0748 auf Anfrage
  • Auf den Merkzettel
Temperaturregelsystem EAT 6 G/1 0157.0808 auf Anfrage
  • Auf den Merkzettel
Temperaturregelsystem EAT 6 TG 0157.0755 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 230 0157.0126 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 230 I 0157.0127 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 10 AP Auslaufprodukt 0157.0358 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 10 UP Auslaufprodukt 0157.0357 auf Anfrage
  • Auf den Merkzettel
Luftqualitätsregler EAQ 10/1 0157.0777 auf Anfrage
  • Auf den Merkzettel
Temperaturregelsystem, Lastteil EALT 6 Nicht mehr lieferbar 0157.0756 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

EZS 40/4 B

Kurzinformation

Axial-Wandventilator mit Stahlwandring, DN400, Wechselstrom

Produktbeschreibung

Merkmale

  • Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857.
  • 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
  • Einbau in jeder Lage möglich.

Förderrichtung

  • Nachfolgende Abbildung zeigt die Förderrichtung:
  1. Förderrichtung A: Über den Motor saugend, Standard.
  2. Förderrichtung B: Über den Motor blasend, auf Anfrage.
  3. Drehrichtung
  4. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.

Motor

  • Asynchronmotor.
  • Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B.
  • Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
  • Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Wechselstrommotor

  • Typreihen EZQ und EZS.
  • Bemessungsspannung 230 V, 50 Hz.
  • Thermischer Überlastungsschutz serienmäßig.
  • Ventilatoren "../B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
  • Ventilatoren "../D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
  • Ventilatoren "../E": Spaltpolmotoren, nicht reversierbar, Schutzart IP 54.

Elektrischer Anschluss

  • An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise

  • Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Sonderspannungen und -frequenzen.
    • Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
    • Kondenswasserbohrungen.
    • Ventilatoren mit erhöhtem Korrosionsschutz.
    • Flügelräder aus Aluminium.
  • Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
  • Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
  • Die Durchführbarkeit muss fallweise geprüft werden.
