Axial-Rohrventilator

DZR 25/4 D

Artikelnummer: 0086.0490
Hersteller: MAICO
Axial-Rohrventilator, DN 250, Drehstrom
Einsatzbeispiele: Maschinenabsaugung, Ausstellungsraum, Meisterbüro, Werkstatt, Fabrikationsstätte
DZR 25/4 D IM0009987.PNG Axial-Rohrventilator, DN 250, Drehstrom

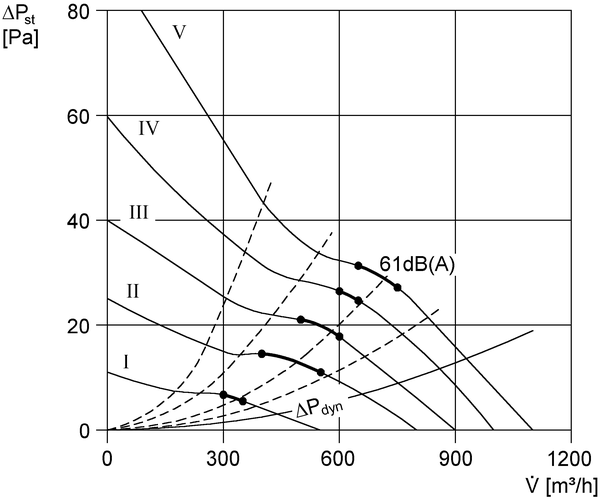

Kennlinie

DZR 25/4 D - Kennlinie

  • DZR 25/4 D IM0002825.PNG Axial-Rohrventilator, DN 250, Drehstrom

Maßzeichnung

DZR 25/4 D - Maßzeichnung [mm]

  • DZR 25/4 D IM0001723.PNG Axial-Rohrventilator, DN 250, Drehstrom

Anzahl der Flanschbohrungen: 6

Technische Daten

DZR 25/4 D - Technische Daten

Artikel DZR 25/4 D
Fördervolumen 1.100 m³/h
Drehzahl 1.425 1/min
Laufradtyp axial
Drehzahlsteuerbar
Reversierbarkeit
Spannungsart Drehstrom
Bemessungsspannung 400 V
Netzfrequenz 50 Hz
Nennleistung 50 W
INenn 0,15 A
IMax 0,16 A
Schutzart IP 54
Wärmeklasse B
Polumschaltbar
Netzzuleitung 5 x 1,5 mm²
Einbaulage waagerecht / senkrecht
Material Stahlblech, verzinkt
Gewicht 5,7 kg
Nennweite 250 mm
Breite 304 mm
Höhe 372 mm
Tiefe 300 mm
Fördermitteltemperatur bei Nennstrom -20 °C bis 40 °C
Fördermitteltemperatur bei IMax -20 °C bis 40 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799864905
Artikelnummer 0086.0490
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA2, S1 (dB(A))

14

25

24

28

27

21

12

3

33

LWA2, S2 (dB(A))

13

32

29

37

37

33

27

13

42

LWA2, S3 (dB(A))

15

34

34

41

43

38

33

21

46

LWA2, S4 (dB(A))

17

39

38

44

44

42

37

26

49

LWA2, S5 (dB(A))

19

34

41

48

47

44

40

29

52

LWA5, S1 (dB(A))

13

30

39

33

38

33

21

6

43

LWA5, S2 (dB(A))

19

34

45

43

48

46

37

21

52

LWA5, S3 (dB(A))

21

37

50

47

52

51

43

29

56

LWA5, S4 (dB(A))

23

38

49

51

54

54

47

33

59

LWA5, S5 (dB(A))

24

35

52

53

56

56

50

35

61

LWA6, S1 (dB(A))

19

33

36

38

39

37

25

9

44

LWA6, S2 (dB(A))

22

40

45

49

50

50

41

27

55

LWA6, S3 (dB(A))

25

41

49

53

55

55

47

34

60

LWA6, S4 (dB(A))

27

42

51

56

58

58

51

42

63

LWA6, S5 (dB(A))

28

41

53

58

60

60

54

44

65

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Zubehör

DZR 25/4 D - Zubehör

Allgemeines Zubehör

ProdukttypNameArt.-Nr.Preis*(EUR)Aktion
VerschlussklappeAS 250151.0331 auf Anfrage
  • Auf den Merkzettel
Verschlussklappe, manuellRS 250151.0339 auf Anfrage
  • Auf den Merkzettel
StellmotorMS 20093.0403 auf Anfrage
  • Auf den Merkzettel
RegelklappeJRE 250151.0390 auf Anfrage
  • Auf den Merkzettel
StellmotorMS 80157.0760 auf Anfrage
  • Auf den Merkzettel
StellmotorMS 8 P0157.0761 auf Anfrage
  • Auf den Merkzettel
InnengitterIG 250059.0172 auf Anfrage
  • Auf den Merkzettel
Schutzgitter, MetallSG 250150.0115 auf Anfrage
  • Auf den Merkzettel
Schutzgitter, KunststoffSGK 250059.0162 auf Anfrage
  • Auf den Merkzettel
Elastischer VerbindungsstutzenELA 250092.0266 auf Anfrage
  • Auf den Merkzettel
Elastische ManschetteEL 250092.0088 auf Anfrage
  • Auf den Merkzettel
GegenflanschGF 250056.0003 auf Anfrage
  • Auf den Merkzettel
GegenstutzenGS 250055.0169 auf Anfrage
  • Auf den Merkzettel
AnsaugdüseAD 250180.0620 auf Anfrage
  • Auf den Merkzettel
BefestigungsfußFU 250036.0070 auf Anfrage
  • Auf den Merkzettel
SchwingungsdämpferGP 100092.0151 auf Anfrage
  • Auf den Merkzettel
Haupt-, ReparaturschalterHS 30157.0736 auf Anfrage
  • Auf den Merkzettel
DrehschalterDS 100157.0410 auf Anfrage
  • Auf den Merkzettel
WendeschalterW 10157.0101 auf Anfrage
  • Auf den Merkzettel
WendeschalterWU 10157.0102 auf Anfrage
  • Auf den Merkzettel
SchützUS 16 T0157.0769 auf Anfrage
  • Auf den Merkzettel
5-StufentransformatorTR 0,4-20157.0147 auf Anfrage
  • Auf den Merkzettel
5-Stufentransformator, SchaltschrankTR 0,8 S-20157.0151 auf Anfrage
  • Auf den Merkzettel
5-Stufenschalter für 5-Stufentransformatoren TRE...S -2/ TR...S-2DSS 200157.0750 auf Anfrage
  • Auf den Merkzettel
ThermostatTHR 100157.0774 auf Anfrage
  • Auf den Merkzettel
ThermostatTH 100157.0764 auf Anfrage
  • Auf den Merkzettel
ThermostatTH 160157.0748 auf Anfrage
  • Auf den Merkzettel
LuftstromwächterLW 90157.0779 auf Anfrage
  • Auf den Merkzettel
HygrostatHY 2300157.0126 auf Anfrage
  • Auf den Merkzettel
HygrostatHY 230 I0157.0127 auf Anfrage
  • Auf den Merkzettel
HygrostatHY 10 APNicht mehr lieferbar0157.0358 auf Anfrage
  • Auf den Merkzettel
HygrostatHY 10 UPNicht mehr lieferbar0157.0357 auf Anfrage
  • Auf den Merkzettel
LuftqualitätsreglerEAQ 10/10157.0777 auf Anfrage
  • Auf den Merkzettel
Befestigungs- und DichtmaterialBD 25Nicht mehr lieferbar0092.0133 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

DZR 25/4 D

Kurzinformation

Axial-Rohrventilator, DN 250, Drehstrom

Produktbeschreibung

Merkmale

  • Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
  • 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
  • Flanschbohrungen gemäß DIN EN 12220:1998.
  • DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220:1998.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
  • Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54.
  • Einbau in jeder Lage möglich.

Motor

  • Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B.
  • Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
  • Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet.
  • Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.

Drehstrommotor

  • Typenreihe DZR.
  • Bemessungsspannung 400 V, 50 Hz.
  • Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden.
  • Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeltüllen.

Sicherheitshinweise

  • Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Sonderspannungen und -frequenzen.
    • Kaltleiter, potenzialfrei auf Klemmen geführt.
    • Kondenswasserbohrungen.
    • Ventilatoren mit erhöhtem Korrosionsschutz.
    • Flügelräder aus Aluminium.
  • Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
  • Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
  • Die Durchführbarkeit muss fallweise geprüft werden.

Inhaltsverzeichnis

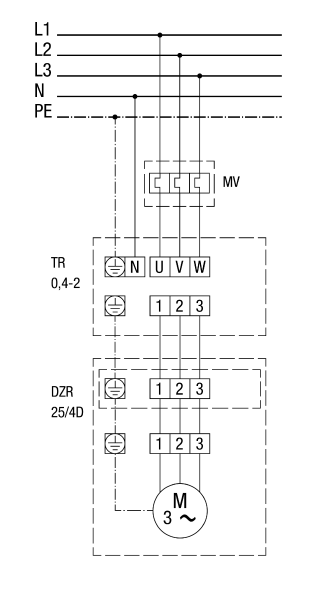

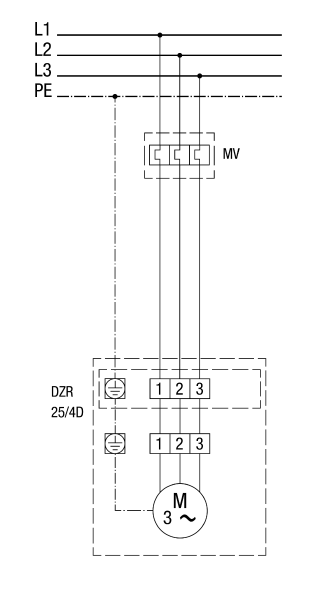

Schaltbilder
