Axial-Rohrventilator
DZR 35/64 B
Nicht mehr lieferbarHersteller: MAICO
Axial-Rohrventilator, DN350, Drehstrom, polumschaltbar
Einsatzbeispiele: Maschinenabsaugung, Ausstellungsraum, Meisterbüro, Werkstatt, Fabrikationsstätte
Produktdatenblatt

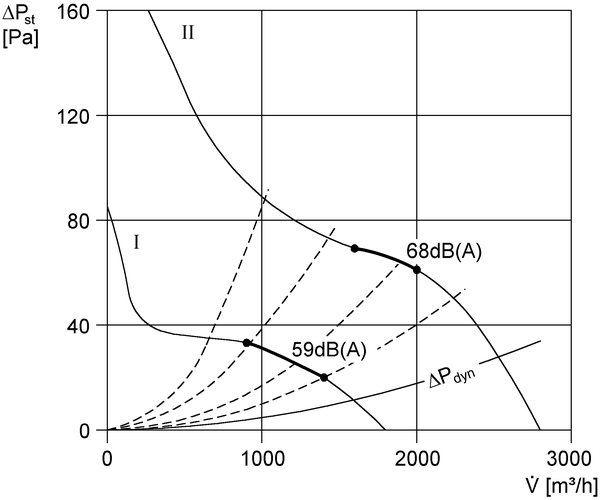

Kennlinie
Maßzeichnung

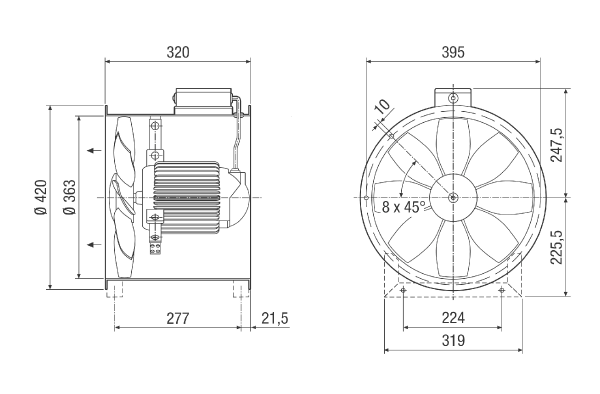

DZR 35/64 B - Maßzeichnung [mm]
Anzahl der Flanschbohrungen: 8
Technische Daten
DZR 35/64 B - Technische Daten
Zubehör
DZR 35/64 B - Zubehör
Allgemeines Zubehör
Produktbeschreibung
Produkt-beschreibung
DZR 35/64 B
Kurzinformation
Axial-Rohrventilator, DN350, Drehstrom, polumschaltbarProduktbeschreibung
Kurzbeschreibung
- Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
- 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
- Flanschbohrungen gemäß DIN EN 12220:1998.
- DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220: 1998.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
- Thermischer Überlastungsschutz serienmäßig.
- Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
- Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
- Ventilatoren sind wartungsfrei.
- Einbau in jeder Lage möglich.
Förderrichtung
- Nachfolgende Abbildung zeigt die Förderrichtung.
- Förderrichtung A: Über den Motor saugend, Standard
- Förderrichtung B: Über den Motor blasend, auf Anfrage erhältlich
- Drehrichtung
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.
Motor
- Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B.
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.
Drehstrommotor
- Typenreihe DZR.
- Asynchronmotor.
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
- Bemessungsspannung 400 V, 50 Hz.
- Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54.
- Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B.
- Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
- Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.
- Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
- Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabeltüllen.
Sicherheitshinweise
- Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
Sonderausführungen
- Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
- Sonderspannungen und -frequenzen.
- Kaltleiter, potenzialfrei auf Klemmen geführt.
- Kondenswasserbohrungen.
- Ventilatoren mit erhöhtem Korrosionsschutz.
- Flügelräder aus Aluminium.
- Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20 °C erhalten Sie auf Anfrage.
- Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
- Die Durchführbarkeit muss fallweise geprüft werden.
Schaltbilder
DZR 35/64 B - Schaltbilder
