Kleinraumventilator

ECA 100 24 V

Nicht mehr lieferbar
Artikelnummer: 0084.0018
Hersteller: MAICO
Mit feststehendem Innengitter für Sicherheits-Kleinspannung
Einsatzbeispiele: Bad, WC, Abstellraum, Vorratsraum, Keller
Produktdatenblatt
ECA 100 24 V IM0009950.PNG Mit feststehendem Innengitter für Sicherheits-Kleinspannung

Kennlinie

ECA 100 24 V - Kennlinie

U = 230 bzw. 24 V

f = 50 Hz

n = 2650 min-1

Maßzeichnung

ECA 100 24 V - Maßzeichnung [mm]

  1. Kabeleinführung

Technische Daten

ECA 100 24 V - Technische Daten

Artikel ECA 100 24 V
Ausführung Sicherheitskleinspannung
Fördervolumen 90 m³/h
Drehzahl 2.650 1/min
Drehzahlsteuerbar
Spannungsart Wechselstrom
Bemessungsspannung 24 V
Netzfrequenz 50 Hz / 60 Hz
Leistungsaufnahme 13 W
IMax 0,9 A
Schutzart IP 45
Netzzuleitung 3 x 1,5 mm²
Einbauort Wand
Einbauart Aufputz
Einbaulage beliebig
Material Kunststoff
Farbe verkehrsweiß, ähnlich RAL 9016
Gewicht 0,763
Gewicht mit Verpackung 0,73 kg
Nennweite 100 mm
Breite mit Verpackung 155 mm
Höhe mit Verpackung 120 mm
Tiefe mit Verpackung 155 mm
Schalldruckpegel 33 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit 1 Stück
Sortiment A
GTIN (EAN) 4012799840183
Artikelnummer 0084.0018
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage

Zubehör

ECA 100 24 V - Zubehör

Spezielles Zubehör

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Dachdurchführung DF - - -
Dachpfanne DP - - -
Befestigungsschelle BS - - -
Regenschutzgitter RG - - -
Dachpfanne DP - - -
Türlüftungsgitter MLK 30 weiß 0151.0123 auf Anfrage
  • Auf den Merkzettel
Türlüftungsgitter MLK 45 weiß 0151.0126 auf Anfrage
  • Auf den Merkzettel
Aluminium-Flexrohr AFR 100 0055.0090 auf Anfrage
  • Auf den Merkzettel
Sicherheitstransformator TRE 50 Nicht mehr lieferbar 0157.0385 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 5 Nicht mehr lieferbar 0157.0123 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 5 I Nicht mehr lieferbar 0157.0125 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 10 AP Nicht mehr lieferbar 0157.0358 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 10 UP Nicht mehr lieferbar 0157.0357 auf Anfrage
  • Auf den Merkzettel
Türkontaktschalter TS 8 Nicht mehr lieferbar 0157.0120 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

ECA 100 24 V

Kurzinformation

Mit feststehendem Innengitter für Sicherheits-Kleinspannung

Produktbeschreibung

Ausführung mit Sicherheitskleinspannung

  • Bemessungsspannung 24 V, 50 Hz.
  • Nur mit zugelassenem Sicherheitstransformator (bauseits, 230 V/24 V) verwenden.
  • Kombination mit Verzögerungszeitschalter VZ 6, VZ 12 oder VZ 24 C (siehe Zubehör) möglich. Die Verzögerungszeitschalter zwischen Schalter (230 V) und Eingangsseite des Sicherheitstrafos einbauen.
  • Nicht drehzahlsteuerbar.

Merkmale

  • Hohes Fördervolumen trotz kompakter Baugröße.
  • Kombiniert großes Fördervolumen mit hoher Druckstärke.
  • Thermischer Überlastungsschutz.
  • Gehäuse aus schlagfestem Kunststoff.
  • Schutzklasse II.
  • Mit VDE-GS-Zeichen.
  • Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau.
  • Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung.

Motor

  • Robuster Motor mit Kugellager, wartungsfrei.
  • Für Dauerbetrieb geeignet.

Montagehinweise

  • Einfache, schnelle Demontage der Abdeckung.
  • Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.

Elektrischer Anschluss

  • Elektrischer Anschluss wahlweise Auf- oder Unterputz.

Sicherheitshinweise

  • ECA 100 im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
  • Details siehe Planungshinweise.

Inhaltsverzeichnis

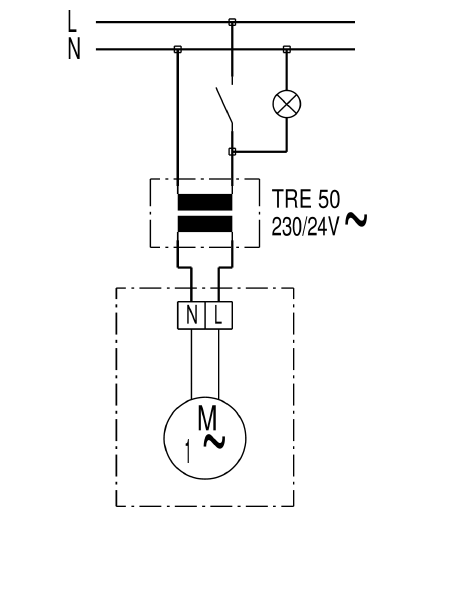

Schaltbilder

ECA 100 24 V - Schaltbilder
