Schallgedämmter Kanalventilator

DSK 22 EC

Artikelnummer: 0086.0801
Hersteller: MAICO
Schallgedämmter Radial-Kanalventilator, EC-Motor, Wechselstrom, Kanalmaß 500 mm x 250 mm
Einsatzbeispiele: Gewerberaum, Arbeitsstätte, Ausstellungsraum, Produktionsstätte, Industriehalle
Produktdatenblatt
DSK 22 EC IM0013933.PNG Schallgedämmter Radial-Kanalventilator, EC-Motor, Wechselstrom, Kanalmaß 500 mm x 250 mm

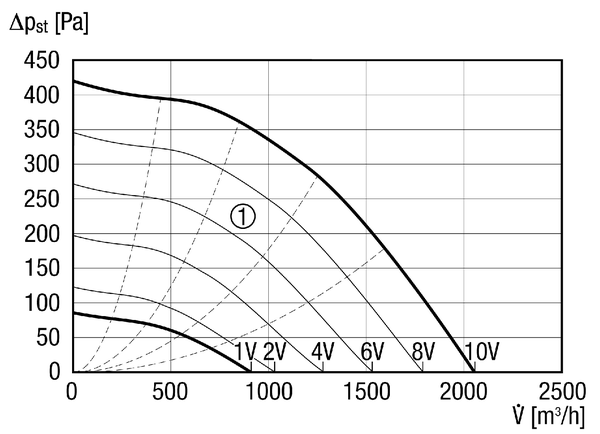

Kennlinie

DSK 22 EC - Kennlinie

  1. Hilfskennlinien zu Steuerspannung 1 - 10 V

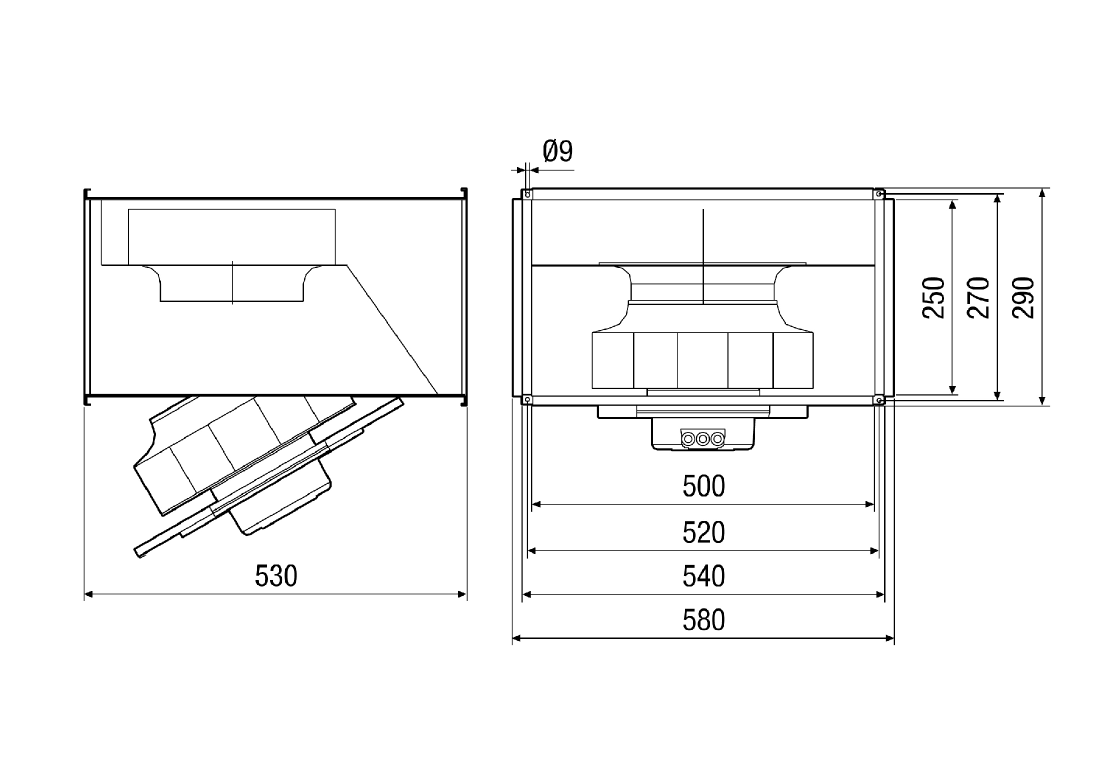

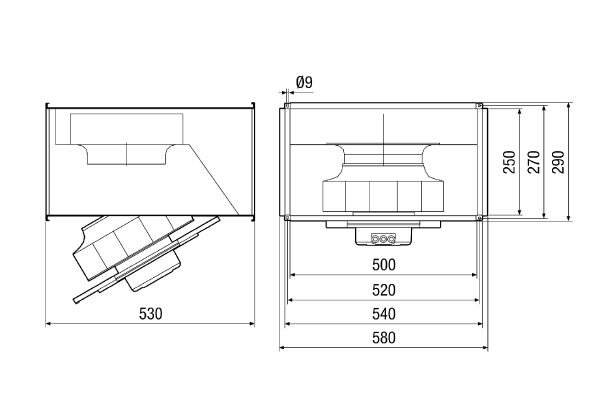

Maßzeichnung

DSK 22 EC - Maßzeichnung [mm]

Technische Daten

DSK 22 EC - Technische Daten

Artikel DSK 22 EC
Ausführung schallgedämmt
Fördervolumen 2.000 m³/h
FördervolumenNenn 1.100 m³/h / im opt. Wirkungsgrad
Druck pfs, Nenn 313 Pa / im opt. Wirkungsgrad
Drehzahl nNenn 1.650 1/min / im opt. Wirkungsgrad
Drehzahl 1.650 1/min
Drehzahlsteuerbar
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Nennleistung 198 W
INenn 0,96 A
Schutzart IP 54
Wärmeklasse F
Einbauort Kanal
Einbaulage beliebig
Material Gehäuse Stahlblech, verzinkt
Gewicht 24,45 kg
Gewicht mit Verpackung 26,56 kg
Ventilator ausschwenkbar
Kanalmaß 500 mm x 250 mm
Breite 580 mm
Höhe 290 mm
Tiefe 530 mm
Breite mit Verpackung 590 mm
Höhe mit Verpackung 415 mm
Tiefe mit Verpackung 570 mm
Fördermitteltemperatur -25 °C bis 50 °C
Verpackungseinheit 1 Stück
Sortiment E
GTIN (EAN) 4012799868019
Artikelnummer 0086.0801
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA2, S5 (dB(A))

51

53

45

44

42

37

29

56

LWA5, S5 (dB(A))

57

58

59

59

56

49

37

65

LWA6, S5 (dB(A))

58

66

68

68

67

59

52

73

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Produktbeschreibung

Produkt-beschreibung

DSK 22 EC

Kurzinformation

Schallgedämmter Radial-Kanalventilator, EC-Motor, Wechselstrom, Kanalmaß 500 mm x 250 mm

Produktbeschreibung

Merkmale

  • Einbau in rechteckige Lüftungskanäle.
  • Verzinktes Gehäuse.
  • Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel.
  • Geringe Energieaufnahme dank EC-Technologie.
  • Geringer Platzbedarf durch kompakte Abmessungen.
  • Flanschprofile an der Saug- und Druckseite.
  • Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus verzinktem Stahl (DN 22-DN 35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56).
  • Laufrad sitzt auf der Motorwelle und wird direkt angetrieben.
  • Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3.
  • Hohe Schutzart IP 54.
  • Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem elastischen Verbindungsstutzen ELP verwenden.

Förderrichtung

  • Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
  • Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend.

Motor

  • Motor für den Dauerbetrieb ausgelegt.
  • Robuster EC-Motor mit Kugellager, wartungsfrei.
  • Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden.
  • Thermischer Motorschutz serienmäßig.
  • Integrierter Motorschutz über Alarmrelais geführt.
  • Statusanzeige über LED (DN 50-DN 56).
  • ModBus RTU Schnittstelle.
  • Integrierte 24 V Spannungsquelle für optionales Zubehör.

Montagehinweise

  • Einbau in horizontaler und vertikaler Lage möglich.

Elektrischer Anschluss

  • Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel.
  • Netzfrequenz 50 Hz.

Inhaltsverzeichnis

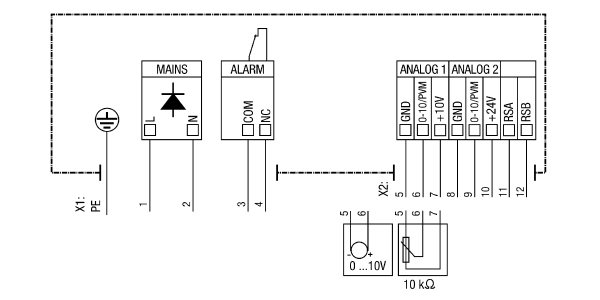

Schaltbilder

DSK 22 EC - Schaltbilder

X1 Netzkabel

X2 Steuerkabel

5 braun

6 schwarz

7 gelb

8 blau

9 grün

10 violett

11 rot

12 orange
