Schallgedämmte Lüftungsbox

ESR 20 S

Nicht mehr lieferbar
Artikelnummer: 0080.0229
Hersteller: MAICO
Schallgedämmte Lüftungsbox mit ausschwenkbarem Ventilator, DN200, Wechselstrom

Produktdatenblatt
ESR 20 S IM0009881.PNG Schallgedämmte Lüftungsbox mit ausschwenkbarem Ventilator, DN200, Wechselstrom

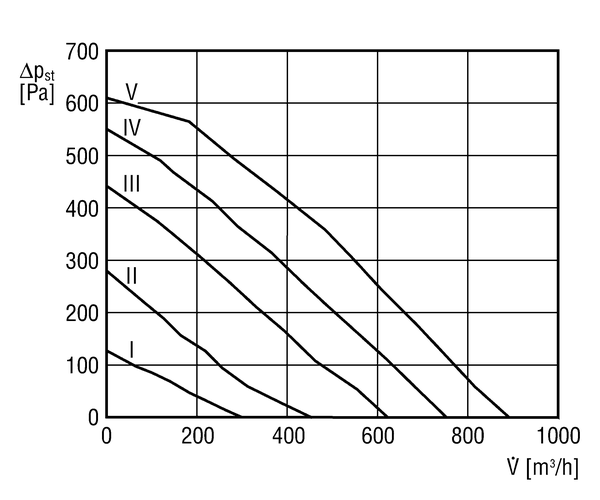

Kennlinie

ESR 20 S - Kennlinie

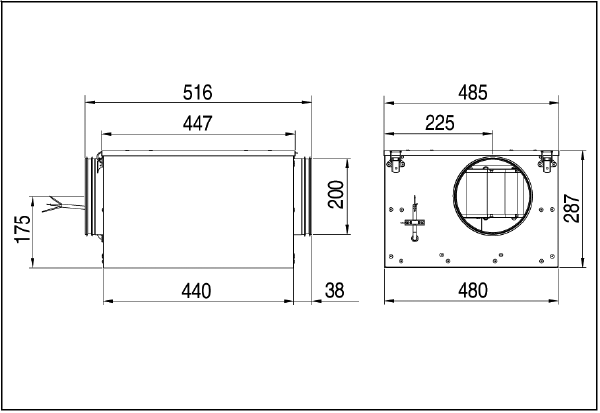

Maßzeichnung

ESR 20 S - Maßzeichnung [mm]

Technische Daten

ESR 20 S - Technische Daten

Artikel ESR 20 S
Fördervolumen 890 m³/h
Drehzahl 2.490 1/min
Drehzahlsteuerbar
Spannungsart Wechselstrom
Bemessungsspannung 230 V
Nennleistung 190 W
INenn 0,84 A
IMax 0,9 A
Gewicht 20
Ventilator ausschwenkbar
Nennweite 200 mm
Fördermitteltemperatur bei Nennstrom 55 °C
Umgebungstemperatur 55 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799802297
Artikelnummer 0080.0229
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA5, S5 (dB(A))

46

56

55

48

47

46

38

60

LWA6, S5 (dB(A))

54

63

72

69

68

62

55

75

LWA2, S5 (dB(A))

46

48

54

37

31

29

23

56

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Zubehör

ESR 20 S - Zubehör

Spezielles Zubehör

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Verschlussklappe AS 20 0151.0330 auf Anfrage
  • Auf den Merkzettel
Außengitter MLA 20 0151.0111 auf Anfrage
  • Auf den Merkzettel
Außengitter MLZ 20 0151.0101 auf Anfrage
  • Auf den Merkzettel
Schutzgitter SGR 20 0150.0126 auf Anfrage
  • Auf den Merkzettel
5-Stufenschalter für 5-Stufentransformatoren TRE...S -2/ TR...S-2 ESS 20 0157.0749 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller ST 1 Nicht mehr lieferbar 0157.0810 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STU 1 Nicht mehr lieferbar 0157.0814 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller, Verteilertafel STS 2,5 Nicht mehr lieferbar 0157.0255 auf Anfrage
  • Auf den Merkzettel
TRE 1,6 Nicht mehr lieferbar 0016.0112 auf Anfrage
  • Auf den Merkzettel
5-Stufentransformator, Schaltschrank TRE 1,6 S Nicht mehr lieferbar 0157.0744 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

ESR 20 S

Kurzinformation

Schallgedämmte Lüftungsbox mit ausschwenkbarem Ventilator, DN200, Wechselstrom

Inhaltsverzeichnis

Schaltbilder

ESR 20 S - Schaltbilder



Rohrventilator mit Elektro-Lufterhitzer ERH 16-2 R

S1 - Anlage Ein

US16 - Allpoliger Trennschalter (Schütz)

ERR... - Radial-Rohrventilator

ERH...R - Elektro-Lufterhitzer: ERH16-2R

B=Brücke Int/Ext muß geschlossen sein

C=Einstellung des Potentiometers nicht verändern

D=Sollwertpoti für MIN-Begrenzung

E=Sollwertpoti für MAX-Begrenzung

F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!

G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv

FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler

FL30P - Ext. Kanalfühler für MIN, MAX-Begrenzung

LW9 - Luftströmungswächter (in Stellg. N)

Montage LW9-Sensor an Lufterhitzer-Eingangseite

Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P

Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P



Rohrventilator mit Elektro-Lufterhitzer DRH 16-5R und DRH 20-6R

S1 - Anlage Ein

US16 - Allpoliger Trennschalter (Schütz)

ERR... - Radial-Rohrventilator

DRH...R - Elektro-Lufterhitzer: DRH16-2R oder DRH20-6R

B=Brücke Int/Ext muß geschlossen sein

C=Einstellung des Potentiometers nicht verändern

D=Sollwertpoti für MIN-Begrenzung

E=Sollwertpoti für MAX-Begrenzung

F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!

G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv

FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler

FL30P - Ext. Kanalfühler für MIN, MAX-Begrenzung

LW9 - Luftströmungswächter (in Stellg. N)

Montage LW9-Sensor an Lufterhitzer-Eingangseite

Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P

Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P



Vorgänger - Nachfolger

ESR 20 S - Nachfolger

Produkttyp Name Art.-Nr. Aktion
Schallgedämmte Lüftungsbox ESR 20-2 S Nicht mehr lieferbar 0080.0619
