Temperaturregelsystem

DTL 16 P

Artikelnummer: 0157.0825
Hersteller: MAICO
Elektronischer Temperaturregler zur Steuerung von Elektro-Lufterhitzern, mit zusätzlichem Eingang zur Minimal-... mehr Info

Produktdatenblatt

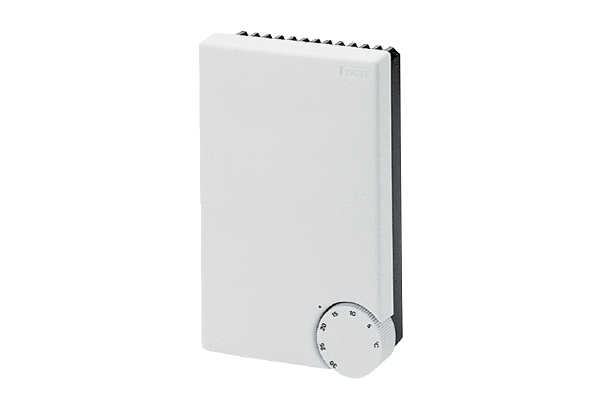

DTL 16 P IM0009805.PNG Elektronischer Temperaturregler zur Steuerung von Elektro-Lufterhitzern, mit zusätzlichem Eingang zur Minimal- oder Maximalbegrenzung der Zulufttemperatur

Kennlinie

Maßzeichnung

Technische Daten

DTL 16 P - Technische Daten

Artikel DTL 16 P
Spannungsart Wechselstrom / Drehstrom
Bemessungsspannung 230 V / 400 V
Netzfrequenz 50 Hz / 60 Hz
Maximalbelastung 16 A
Schutzart IP 20
Einbauart Aufputz
Gewicht 0,25 kg
Gewicht mit Verpackung 0,3 kg
Breite 93 mm
Höhe 153 mm
Tiefe 40 mm
Breite mit Verpackung 95 mm
Höhe mit Verpackung 160 mm
Tiefe mit Verpackung 50 mm
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799578253
Artikelnummer 0157.0825
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage

Zubehör / Zubehör von

DTL 16 P - Zubehör / Zubehör von

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Kanalfühler FL 30 P 0157.0780 auf Anfrage
  • Auf den Merkzettel
Raumfühler FR 30 P 0157.0781 auf Anfrage
  • Auf den Merkzettel

ist spezielles Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Elektro-Lufterhitzer Für Rohrsysteme ERH, DRH - - -

ist allgemeines Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Schallgedämmte Lüftungsbox Schallgedämmte Lüftungsbox ESR EC - - -
Schallgedämmte Lüftungsbox Schallgedämmte Lüftungsbox ESR -3 EC - - -
Radial-Rohrventilator ERR 10/1 0080.0270 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 10/1 S 0080.0271 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 12/1 0080.0272 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 16/1 0080.0273 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 16/1 S 0080.0274 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 20/1 0080.0275 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 25/1 0080.0277 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 31/1 0080.0278 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator Radial-Rohrventilator ERR N - - -
Zentrales Lüftungsgerät WS 120 Trio - - -
Zentrales Lüftungsgerät WS 160 Flat - - -
Zentrales Lüftungsgerät WS 170 air@home - - -
Zentrales Lüftungsgerät WS 300 Flat - - -
Zentrales Lüftungsgerät WS 320 - - -
Zentrales Lüftungsgerät WS 470 - - -
Schallgedämmte Lüftungsbox Schallgedämmte Lüftungsbox ESR -2 EC - - -
Zentrales Lüftungsgerät WR 310 0095.0220 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WR 310 R 0095.0260 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WR 410 0095.0228 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WR 410 R 0095.0261 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 10/1 EC Auslaufprodukt 0073.0566 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 12/1 EC Auslaufprodukt 0073.0567 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 15/1 EC Auslaufprodukt 0073.0568 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 16/1 EC Auslaufprodukt 0073.0569 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 20/1 EC Auslaufprodukt 0073.0570 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 25/1 EC Auslaufprodukt 0073.0571 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 31/1 EC 0073.0572 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 20/1 S Nicht mehr lieferbar 0080.0276 auf Anfrage
  • Auf den Merkzettel
Radial-Rohrventilator ERR 31/1 S Nicht mehr lieferbar 0080.0279 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 12-2 Nicht mehr lieferbar 0080.0610 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 16-2 Nicht mehr lieferbar 0080.0611 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 20-2 Nicht mehr lieferbar 0080.0612 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 25-2 Nicht mehr lieferbar 0080.0613 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 31-2 Nicht mehr lieferbar 0080.0614 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 12-2 Nicht mehr lieferbar 0080.0056 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 16-2 Nicht mehr lieferbar 0080.0057 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 20-2 Nicht mehr lieferbar 0080.0058 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 25-2 Nicht mehr lieferbar 0080.0059 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 31-2 Nicht mehr lieferbar 0080.0060 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 12-2 S Nicht mehr lieferbar 0080.0617 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 16-2 S Nicht mehr lieferbar 0080.0618 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 20-2 S Nicht mehr lieferbar 0080.0619 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 25-2 S Nicht mehr lieferbar 0080.0620 auf Anfrage
  • Auf den Merkzettel
Schallgedämmte Lüftungsbox ESR 31-2 S Nicht mehr lieferbar 0080.0621 auf Anfrage
  • Auf den Merkzettel
Quickbox ESQ 25/4 Nicht mehr lieferbar 0080.0027 auf Anfrage
  • Auf den Merkzettel
Quickbox DSQ 25/4 Nicht mehr lieferbar 0080.0032 auf Anfrage
  • Auf den Merkzettel
Quickbox ESQ 31/4 Nicht mehr lieferbar 0080.0028 auf Anfrage
  • Auf den Merkzettel
Quickbox DSQ 31/4 Nicht mehr lieferbar 0080.0033 auf Anfrage
  • Auf den Merkzettel
Quickbox ESQ 25/4 K Nicht mehr lieferbar 0080.0069 auf Anfrage
  • Auf den Merkzettel
Quickbox DSQ 25/4 K Nicht mehr lieferbar 0080.0074 auf Anfrage
  • Auf den Merkzettel
Quickbox ESQ 31/4 K Nicht mehr lieferbar 0080.0070 auf Anfrage
  • Auf den Merkzettel
Quickbox DSQ 31/4 K Nicht mehr lieferbar 0080.0075 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

DTL 16 P

Kurzinformation

Elektronischer Temperaturregler zur Steuerung von Elektro-Lufterhitzern, mit zusätzlichem Eingang zur Minimal- oder Maximalbegrenzung der Zulufttemperatur

Produktbeschreibung

  • Elektronischer Temperaturregler zur Steuerung der Elektro-Lufterhitzer ERH, DRH.
  • Mit eingebautem Fühler zur Messung der Raumtemperatur.
  • Wahlweise Regelung der Zuluft- oder Raumtemperatur möglich.
  • Triac-Regler mit Pulspaket-Steuerung.
  • Pulsperiode: 60 s.
  • Nachtabsenkung um 0 K bis 10 K unter Solltemperatur möglich.
  • Mit zusätzlichem Eingang zur Minimal- oder Maximalbegrenzung der Zulufttemperatur. Dazu Kombination mit Kanalfühler FL 30 P notwendig.
  • Zubehör: Kanalfühler FL 30 P zur Messung der Lufttemperatur in Lüftungskanälen, Raumfühler FR 30 P zur Messung in geschlossenen Räumen.

Inhaltsverzeichnis

Schaltbilder

DTL 16 P - Schaltbilder

Elektrolufterhitzer ERH... mit Luftstromwächter LW 9 und Drehzahlsteller ST

K1 - Freigabe Heizung (US16T)

ERR .. / 1 - Radial-Ventilator

LW 9 - Luftstromwächter

ETL 16 P - Elektronische Temperaturregelung

DTL 16 P - Elektronische Temperaturregelung

FL 30P Kanalfühler

ST.. STU.., STS.. - Drehzahlsteller

ERH - Elektrolufterhitzer

F1 - Temperaturbegrenzer

F2 - Sicherheitstemperaturbegrenzer

N - Nachtabsenkung

  1. Nur bei DTL 16 P

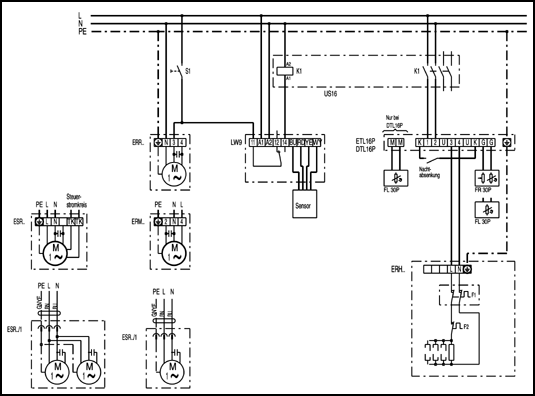

DTL 16 P mit Elektro-Lufterhitzer ERH ...

S1 Anlage Ein

K1 Freigabe Heizung (US16)

ERR.. Radial-Rohrventilator

ERM.. Halbradial-Rohrventilator

ESR.. Radial-Ventilator (schallgedämmt)

LW 9 Luftströmungswächter (in Stellung N)

ETL 16P Elektronischer Temperaturregler

DTL 16P Elektronischer Temperaturregler

FL 30P Kanalfühler

FR 30P Raumfühler mit Sollwertsteller

ERH.. Elektro-Lufterhitzer

F1 Temperaturbegrenzer

F2 Sicherheitstemperaturbegrenzer
