Осевой крышный вентилятор

DZD 60/6 B

Номер артикула: 0087.0228
Изготовитель: MAICO
Осевой крышный вентилятор, горизонтальный выброс воздуха, DN 600, трехфазный ток
Примеры применения: Производственное помещение, Производственные помещения, Торговое помещение, Ресторан, Выставочный зал
DZD 60/6 B IM0009965.PNG Осевой крышный вентилятор, горизонтальный выброс воздуха, DN 600, трехфазный ток

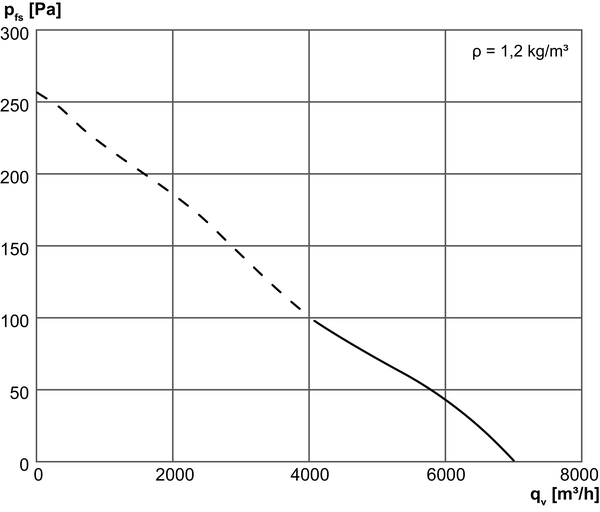

Характеристика

DZD 60/6 B - Характеристика

  • DZD 60/6 B IM0001607.PNG Осевой крышный вентилятор, горизонтальный выброс воздуха, DN 600, трехфазный ток

Габаритный чертеж

DZD 60/6 B - Габаритный чертеж [mm]

  • DZD 60/6 B IM0013886.PNG Осевой крышный вентилятор, горизонтальный выброс воздуха, DN 600, трехфазный ток

Технические данные

DZD 60/6 B - Технические данные

Артикул DZD 60/6 B
Объёмный расход 7.030 m³/h
Объемный расходном 4.320 m³/h / Измерено при оптимальном КПД
Давление рfs, ном 88 Pa / Измерено при оптимальном КПД
Скорость вращения nном 935 1/min / Измерено при оптимальном КПД
Скорость вращения 938 1/min
Тип крыльчатки осевой
Регулируемая скорость вращения
Возможность реверса
Вид напряжения Трёхфазный ток
Напряжение питания 400 V
Сетевая частота 50 Hz
Номинальная мощность 530 W / Измерено при оптимальном КПД
Iном 1,1 A / Измерено при оптимальном КПД
Iмакс 1,3 A
Степень защиты IP 55
Тепловой класс F
Подключение к сети 7 x 1,5 мм2
Место установки Крыша
Позиция вертикальный
Материал Листовая сталь, оцинкованная
Вес 45,5 kg
Номинальный диаметр 600 mm
Ширина 1.100 mm
Высота 1.100 mm
Глубина 460 mm
Температура транспортирующих сред при номинальном потоке -20 °C до 60 °C
Температура транспортирующей среды при IMax -20 °C до 60 °C
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799872283
Номер артикула 0087.0228
Артикул DZD 60/6 B
Общая эффективность η 32,1 %
Категория измерений C
Категория эффективности statisch
Степень эффективности N 40,3
Год выпуска См. заводскую табличку
Название производителя / официальный регистрационный номер / место нахождения производителя Maico Elektroapparate-Fabrik GmbH / Суд ведения торгового реестра Freiburg, HRB 601233 / Villingen-Schwenningen
Арт.№ 0087.0228
РBEP / объемный расходBEP / Pfs, BEP 0,507 kW / 7.410 m³/h / 79 Pa
nBEP 935 1/min
Степень повышения давления при оптимальном КПД ≈ 1
Информация о разборке и утилизации см. инструкцию по монтажу
Информация о монтаже, эксплуатации и текущем ремонте см. инструкцию по монтажу
Предметы, использованные при измерении эффективности и не описанные в категории изменений Энергоэффективность определяется без защитной решетки и крышного зонта.
Уровень звуковой мощностиLWA7 84 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA7, S5 (dB(A))

57

77

82

83

85

82

74

63

83

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

Принадлежности

DZD 60/6 B - Принадлежности

Общие принадлежности

Тип изделияНазваниеАрт.№Цена*(Евро)Действие
Регулирующая заслонкаJRE 600151.0395 по запросу
  • В памятку
СервомоторMS 80157.0760 по запросу
  • В памятку
СервомоторMS 8 P0157.0761 по запросу
  • В памятку
Защитная решётка, металлSG 600150.0122 по запросу
  • В памятку
Эластичный соединительный штуцерELA 600092.0273 по запросу
  • В памятку
Эластичная манжетаEL 600092.0093 по запросу
  • В памятку
КонтрфланецGF 60Выходной товар0056.0009 по запросу
  • В памятку
КонтрштуцерGS 600055.0175 по запросу
  • В памятку
Всасывающее соплоAD 600180.0627 по запросу
  • В памятку
Основной, ремонтный выключательHS 30157.0736 по запросу
  • В памятку
Поворотный переключательDS 100157.0410 по запросу
  • В памятку
Реверсивный переключательW 10157.0101 по запросу
  • В памятку
Реверсивный переключательWU 10157.0102 по запросу
  • В памятку
КонтакторUS 16 T0157.0769 по запросу
  • В памятку
5-ступенчатый трансформаторTR 2,5-20157.0149 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управленияTR 2,5 S-20157.0152 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2DSS 200157.0750 по запросу
  • В памятку
ТермостатTHR 100157.0774 по запросу
  • В памятку
ТермостатTH 100157.0764 по запросу
  • В памятку
ТермостатTH 160157.0748 по запросу
  • В памятку
Реле контроля потока воздухаLW 90157.0779 по запросу
  • В памятку
ГигростатHY 2300157.0126 по запросу
  • В памятку
ГигростатHY 230 I0157.0127 по запросу
  • В памятку
ГигростатHY 10 APБольше не поставляется0157.0358 по запросу
  • В памятку
ГигростатHY 10 UPБольше не поставляется0157.0357 по запросу
  • В памятку
Регулятор качества воздухаEAQ 10/10157.0777 по запросу
  • В памятку
Крышный цоколь для плоских крышSO 600093.0365 по запросу
  • В памятку
Система регулирования температуры, нагрузочная частьATL 2,5Больше не поставляется0157.0757 по запросу
  • В памятку

Описание изделия

Описаниеизделия

DZD 60/6 B

Краткая информация

Осевой крышный вентилятор, горизонтальный выброс воздуха, DN 600, трехфазный ток

Описание изделия

Характеристики

  • Корпус, монтажная плита, всасывающее сопло и защищающая от дождя крышка из оцинкованной листовой стали.
  • Оцинкованная защитная решетка на стороне выброса, защита от прикосновения согласно DIN EN ISO 13857.
  • Прочные транспортировочные проушины позволяют производить погрузку краном.
  • 8-лопастная крыльчатка из армированного стекловолокном полиамида. Динамически сбалансированная в 2 уровнях, класс по качеству 6.3 согласно DIN ISO 1940 Часть 1.
  • Переключается на вытяжную или приточную вентиляцию (исключение – EZD ... E).

Направление потока воздуха

  • На нижеследующем рисунке приведены направления потока воздуха:
  1. Стандартное направление потока воздуха: выброс воздуха со стороны двигателя.
  2. Реверсивный режим работы: со всасыванием воздуха со стороны двигателя.
  3. Реверсивный режим работы (исключение: EZD ... E): при нестандартном направлении потока воздуха объемный расход уменьшается прибл. на 35 %.

Двигатель

  • Асинхронный двигатель.
  • С возможностью реверса. Исключение: вентиляторы с электродвигателями с расщепленными полюсами ("…/Е").
  • Термическая защита от перегрузки, серийная.

Трехфазный двигатель

  • Серия DZD.
  • Напряжение питания 400 В, 50 Гц.
  • Степень защиты DZD... D IP 54.
  • Степень защиты DZD... B и ... E IP 55.

Электрическое подключение

  • С соединительным кабелем длиной ок. 1,7 м.

Указания по безопасности

  • Перед вводом вентилятора в эксплуатацию необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO 13857.

Специальные исполнения

  • По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:
    • Специальные напряжения и частоты.
    • Вентиляторы с повышенной защитой от коррозии.
    • Алюминиевые крыльчатки.
  • Информацию по временной эксплуатации при температуре ниже -20°С можно получить по запросу.
  • Эксплуатация с преобразователями частоты в обязательном порядке согласовывается с заводом-производителем.
  • Выполнимость специального заказа подлежит проверке.

Содержание

Схемы подключения

DZD 60/6 B - Схемы подключения

DZD..В, вращение против часовой стрелки (вытяжная вентиляция) = стандартное исполнение

1 Скорость вращения

S – Цепь тока управления

Для вращения по часовой стрелке следует поменять местами 2 фазы на подключении вентилятора.



DZD .. В с выключателем полной защиты двигателя MV 25

Вращение против часовой стрелки (вытяжная вентиляция) = стандартное исполнение

Для вращения по часовой стрелке следует поменять местами 2 фазы на подключении вентилятора.



DZD ..B с 5-ступенчатым трансформатором TR.. и выключателем полной защиты двигателя MV 25

Вращение против часовой стрелки (вытяжная вентиляция) = стандартное исполнение

Для вращения по часовой стрелке следует поменять местами 2 фазы на подключении вентилятора.
