Шумоглушащий вентиляционный бокс

ESR 25-2

Больше не поставляется
Номер артикула: 0080.0613
Изготовитель: MAICO
Шумоглушащий вентиляционный бокс, DN 250, однофазный ток
Примеры применения: Торговое помещение, Выставочный зал, Офис, Примерочная кабина, Офис
Технический паспорт продукта
ESR 25-2 IM0009642.PNG Шумоглушащий вентиляционный бокс, DN 250, однофазный ток

Характеристика

ESR 25-2 - Характеристика

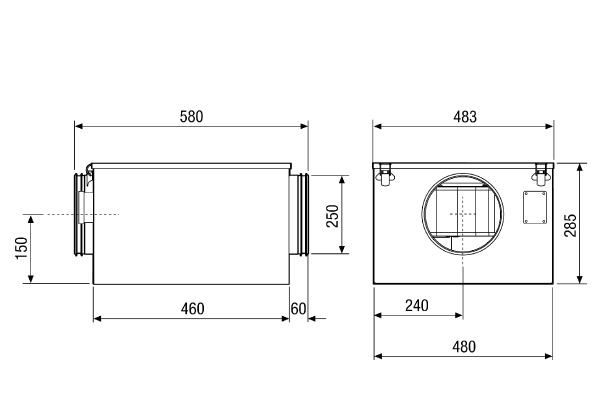

Габаритный чертеж

ESR 25-2 - Габаритный чертеж [mm]

Технические данные

ESR 25-2 - Технические данные

Артикул ESR 25-2
Объёмный расход 1.100 m³/h
Скорость вращения 1.840 1/min
Регулируемая скорость вращения
Вид напряжения Однофазный ток
Напряжение питания 230 V
Номинальная мощность 290 W
Iном 0,9 A
Iмакс 1,3 A
Степень защиты IP X4
Тепловой класс F
Материал корпуса Листовая сталь, оцинкованная
Вес 16,9 kg
Масса с упаковкой 18,96 kg
Номинальный диаметр 250 mm
Ширина с упаковкой 640 mm
Высота с упаковкой 315 mm
Глубина с упаковкой 500 mm
Температура транспортирующих сред при номинальном потоке -20 °C до 50 °C
Температура транспортирующей среды при IMax -20 °C до 50 °C
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799806134
Номер артикула 0080.0613



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA2, S5 (dB(A))

46

41

39

34

31

36

33

48

LWA5, S5 (dB(A))

55

54

50

46

48

51

46

60

LWA6, S5 (dB(A))

55

59

63

69

68

67

63

74

LWA2= Уровень звуковой мощности корпуса в дБ

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

LWA6= Уровень звуковой мощности для свободного выпуска в дБ

Принадлежности / Принадлежности для

ESR 25-2 - Принадлежности / Принадлежности для

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Набор для изоляции корпусного шума KSD-D 0092.0521 по запросу
  • В памятку

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Тарельчатый клапан, пластмасса TK - - -
Тарельчатый клапан, металл TM - - -
Тарельчатый клапан, нержавеющая сталь TM-V2A - - -
Противопожарный тарельчатый клапан TB, WBV - - -
Тарельчатый клапан, металл TFA - - -
Тарельчатый клапан, металл TFZ - - -
Встраиваемые рамки для TFA/TFZ EBR-D - - -
Автоматический обратный клапан AVM 25 0093.0007 по запросу
  • В памятку
Защитная решётка SGR 25 0150.0127 по запросу
  • В памятку
Клапан приточной вентиляции ZWVQ 10 0152.0064 по запросу
  • В памятку
Клапан приточной вентиляции ZWVQ 12 0152.0065 по запросу
  • В памятку
Трубный шумоглушитель RSR 25 Выходной товар 0092.0317 по запросу
  • В памятку
Трубный шумоглушитель RSR 25/50 Выходной товар 0092.0327 по запросу
  • В памятку
Трубный шумоглушитель RSR 25-1 Новинка 0092.0598 по запросу
  • В памятку
Трубный шумоглушитель RSR 25/50-1 Новинка 0092.0605 по запросу
  • В памятку
Электрокалорифер ERH 25-2 0082.0104 по запросу
  • В памятку
Электрокалорифер DRH 25-6 0082.0107 по запросу
  • В памятку
Электрокалорифер с регулятором DRH 25-9 R 0082.0145 по запросу
  • В памятку
Водяной калорифер WRH 25-4 0082.0120 по запросу
  • В памятку
Воздушный фильтр TFE 25-4 0149.0079 по запросу
  • В памятку
Воздушный фильтр TFE 25-5 Остающийся запас 0149.0063 по запросу
  • В памятку
Воздушный фильтр TFE 25-7 0149.0054 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
5-ступенчатый трансформатор TRE 1,6-2 0157.0158 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управления TRE 1,6 S-2 0157.0162 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2 ESS 20 0157.0749 по запросу
  • В памятку
Система регулирования температуры DTL 16 P 0157.0825 по запросу
  • В памятку
Канальный датчик FL 30 P 0157.0780 по запросу
  • В памятку
Комнатный датчик FR 30 P 0157.0781 по запросу
  • В памятку
Реле контроля потока воздуха LW 9 0157.0779 по запросу
  • В памятку
Регулятор скорости вращения ST 2,5 Больше не поставляется 0157.0811 по запросу
  • В памятку
Регулятор скорости вращения STU 2,5 Больше не поставляется 0157.0815 по запросу
  • В памятку
Регулятор скорости вращения, распределительный щит STS 2,5 Больше не поставляется 0157.0255 по запросу
  • В памятку
Система регулирования температуры ETL 16 P Больше не поставляется 0157.0824 по запросу
  • В памятку

относится к общим принадлежностям

Описание изделия

Описаниеизделия

ESR 25-2

Краткая информация

Шумоглушащий вентиляционный бокс, DN 250, однофазный ток

Описание изделия

Характеристики

  • Со звукоизолирующей минеральной изоляцией толщиной 50 мм для повышенных требований, когда необходим особенно низкий уровень шума.
  • Соединительные патрубки со всасывающей и напорной стороны, для непосредственной установки в воздуховоды.
  • Съемная крышка корпуса с защелкой - даёт возможность простой и быстрой чистки вентиляционного бокса.
  • Центробежные крыльчатки из оцинкованной стали, с загнутыми вперёд лопастями.
  • Статически и динамически сбалансирован согласно DIN ISO 1940, добротность балансировки 6,3.

Направление потока воздуха

  • Направление потока воздуха обозначен на корпусе вентилятора стрелой.

Двигатель

  • Конденсаторный двигатель с наружным ротором.
  • Термическая защита от перегрузки, серийная.
  • Надежный двигатель с подшипниками, не требует обслуживания.
  • Тепловой класс В или F.
  • Степень защиты IP 44 при закрытой крышке корпуса, а также при присоединении воздуховода на стороне напора и всасывания.
  • При использовании теристорных срезающих фазу приборов может возникать физически обусловленный пульсирующий шум. Поэтому, в помещениях с повышенными требованиями к шумовым характеристикам вентиляторов, следует применять 5-ступенчатые трансформаторы.

Инструкции по монтажу

  • Возможен монтаж в любом положении.

Электрическое подключение

  • Клеммная коробка с лицевой стороны.

Указания по безопасности

  • Перед вводом вентилятора в эксплуатацию со свободным всасыванием или свободным выбросом, предусмотреть меры по защите от прикосновения к крыльчатке согласно DIN EN ISO 13857. Для этого установить защитную решетку.

Содержание

Схемы подключения

ESR 25-2 - Схемы подключения
